工作井与顶管工程监理细则

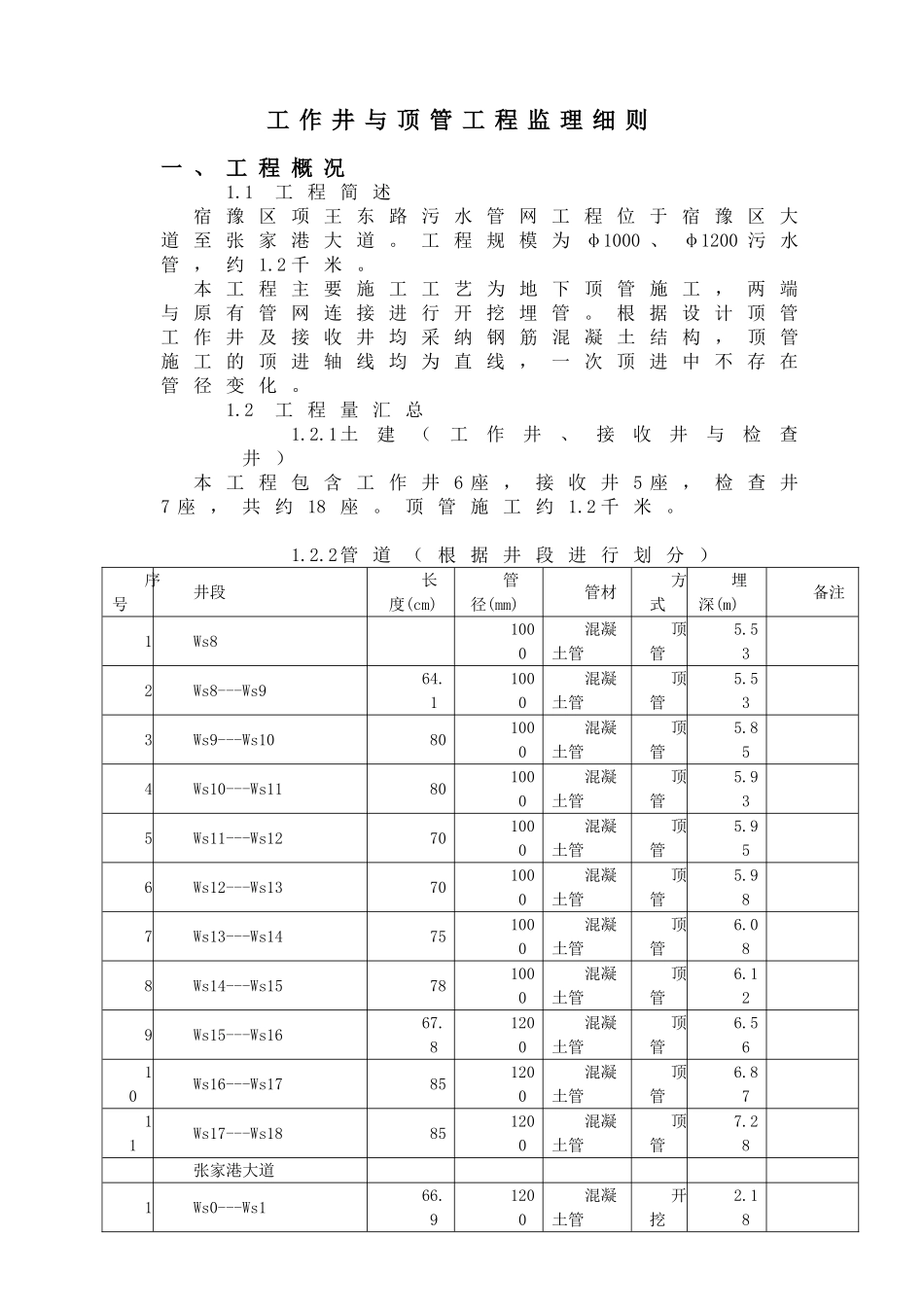

工 作 井 与 顶 管 工 程 监 理 细 则一 、 工 程 概 况1.1工 程 简 述宿 豫 区 项 王 东 路 污 水 管 网 工 程 位 于 宿 豫 区 大道 至 张 家 港 大 道 。 工 程 规 模 为 φ1000 、 φ1200 污 水管 ， 约 1.2 千 米 。本 工 程 主 要 施 工 工 艺 为 地 下 顶 管 施 工 ， 两 端与 原 有 管 网 连 接 进 行 开 挖 埋 管 。 根 据 设 计 顶 管工 作 井 及 接 收 井 均 采 纳 钢 筋 混 凝 土 结 构 ， 顶 管施 工 的 顶 进 轴 线 均 为 直 线 ， 一 次 顶 进 中 不 存 在管 径 变 化 。1.2工 程 量 汇 总1.2.1土建（工作井、接收井与检查井 ）本 工 程 包 含 工 作 井 6 座 ， 接 收 井 5 座 ， 检 查 井7 座 ， 共 约 18 座 。 顶 管 施 工 约 1.2 千 米 。1.2.2管 道 （ 根 据 井 段 进 行 划 分 ）序号井段长度(cm)管径(mm)管材方式埋深(m)备注1Ws81000混凝土管顶管5.53 2Ws8---Ws964.11000混凝土管顶管5.53 3Ws9---Ws10801000混凝土管顶管5.85 4Ws10---Ws11801000混凝土管顶管5.93 5Ws11---Ws12701000混凝土管顶管5.95 6Ws12---Ws13701000混凝土管顶管5.98 7Ws13---Ws14751000混凝土管顶管6.08 8Ws14---Ws15781000混凝土管顶管6.12 9Ws15---Ws1667.81200混凝土管顶管6.56 10Ws16---Ws17851200混凝土管顶管6.87 11Ws17---Ws18851200混凝土管顶管7.28 张家港大道 1Ws0---Ws166.91200混凝土管开挖2.18 2Ws1---Ws2501200混凝土管开挖2.25 3Ws2---Ws3501200混凝土管开挖2.44 4Ws3---Ws4501200混凝土管开挖2.03 5Ws4---Ws5501200混凝土管开挖2.12 6Ws5---Ws6501200混凝土管开挖2.28 7Ws6---Ws7501200混凝土管开挖2.33 二 、 监 理 工 作 依 据本 细 则 依 据 建 设 监 理 委 托 合 同 、 监 理 规 划 、 施工 承 包 合 同 和 施 工 组 织 设 计 ， 以 及 现 行 有 关 法 令、法 规 和 法 律 规 范 要 求 编 制 ， 适 用 于 监 理 合 同 中 约定 的 监 理 项 目 范 围 内 所 有 工 程 项 目 的 施 工 进 度 控制 。2.1 工 程 设 计 文 件 ；2.2 《 岩 土 工 程 勘 察 报 告 》 ；2.4 《 给 水 排 水 构 筑...
