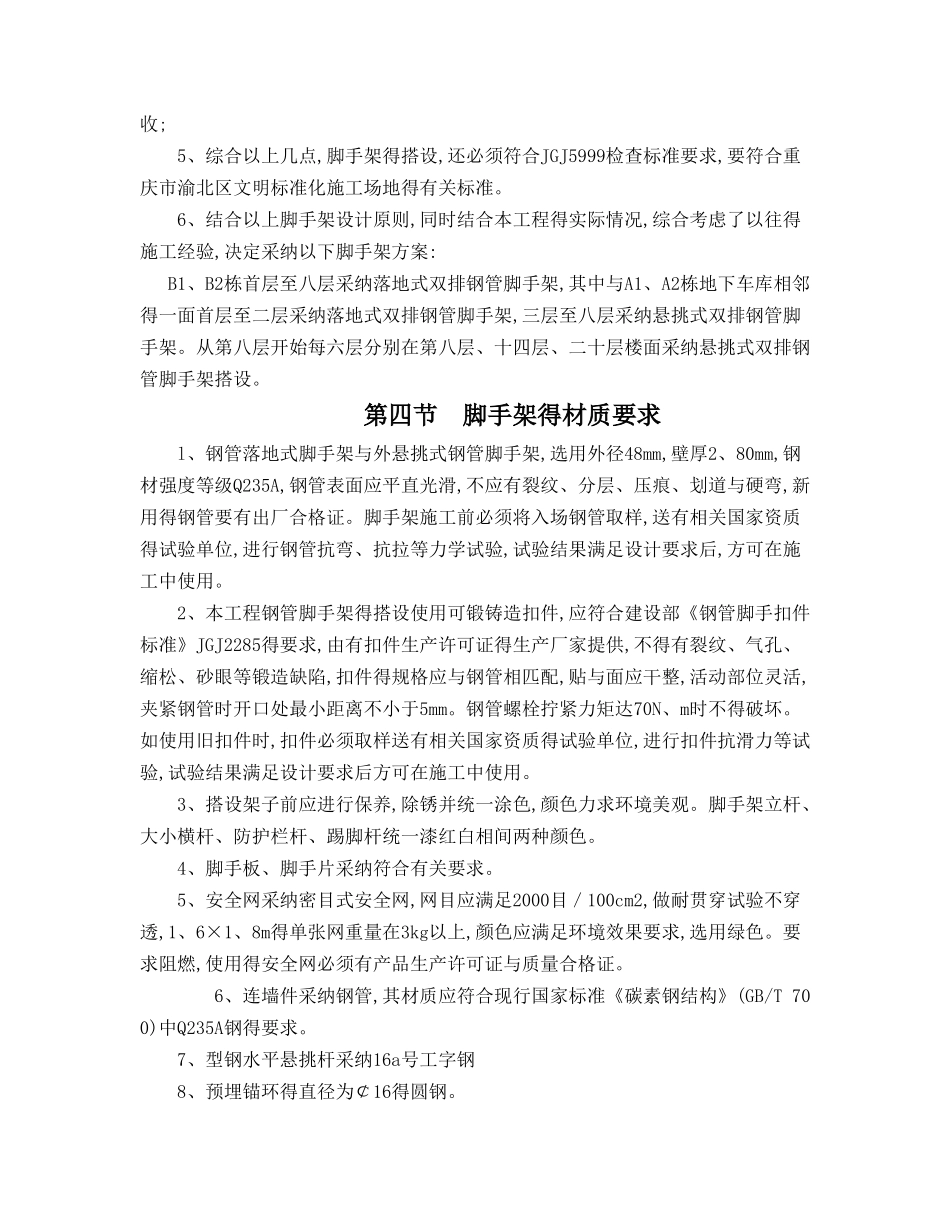

第一节编制依据 建设单位提供得设计施工图纸 空港新城·桂馥家园B1、B2栋《施工组织设计》《建筑施工计算手册》江正荣著 中国建筑工业出版社;《建筑施工手册》第四版 中国建筑工业出版社;《钢结构设计法律规范》GB500172025 中国建筑工业出版社; 《建筑结构荷载法律规范》GB500092001中国建筑工业出版社; 《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ1302001 中国建筑工业出版社; 《混凝土结构设计法律规范》GB500102025中国建筑工业出版社; 《建筑施工安全检查标准》JGJ5999中国建筑工业出版社。 第二节 工程概况 重庆空港新城桂馥家园安置房B1、B2栋工程位于重庆市渝北区空港新城内桂馥大道及兰桂大道交叉口东则F132／01地块,B1、B2栋为地上26层住宅楼,建筑高度为78米,各栋建筑面积为15941、87㎡。设计结构安全等级为二级,抗震设防烈度为6度,结构得抗震类别为丙类,设计合理使用年限为50年。结构形式钢筋混泥土框架剪力墙结构。合同工期: 2025年8月1日2025年10月1日建设单位:重庆市空港新城建设投资(集团)有限公司设计单位:北京世纪中天国际建筑设计有限公司监理单位: 重庆永鑫工程项目管理有限公司施工单位:重庆市渝北区广厦建筑工程公司 第三节 脚手架方案选择 本工程考虑到施工工期、质量与安全要求,故在选择方案时,应充分考虑以下几点: 1、架体得结构设计,力求做到结构要安全可靠,造价经济合理。 2、在规定得条件下与规定得使用期限内,能够充分满足预期得安全性与耐久性。 3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。 4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收; 5、综合以上几点,脚手架得搭设,还必须符合JGJ5999检查标准要求,要符合重庆市渝北区文明标准化施工场地得有关标准。 6、结合以上脚手架设计原则,同时结合本工程得实际情况,综合考虑了以往得施工经验,决定采纳以下脚手架方案:B1、B2栋首层至八层采纳落地式双排钢管脚手架,其中与A1、A2栋地下车库相邻得一面首层至二层采纳落地式双排钢管脚手架,三层至八层采纳悬挑式双排钢管脚手架。从第八层开始每六层分别在第八层、十四层、二十层楼面采纳悬挑式双排钢管脚手架搭设。 第四节 脚手架得材质要求 l、钢管落地式脚手架与外悬挑式钢管脚手架,选用外径48mm,壁厚2、80mm,钢材强度等级Q235A,钢管表面应平直光滑,不应有裂纹、分层、压痕、...
