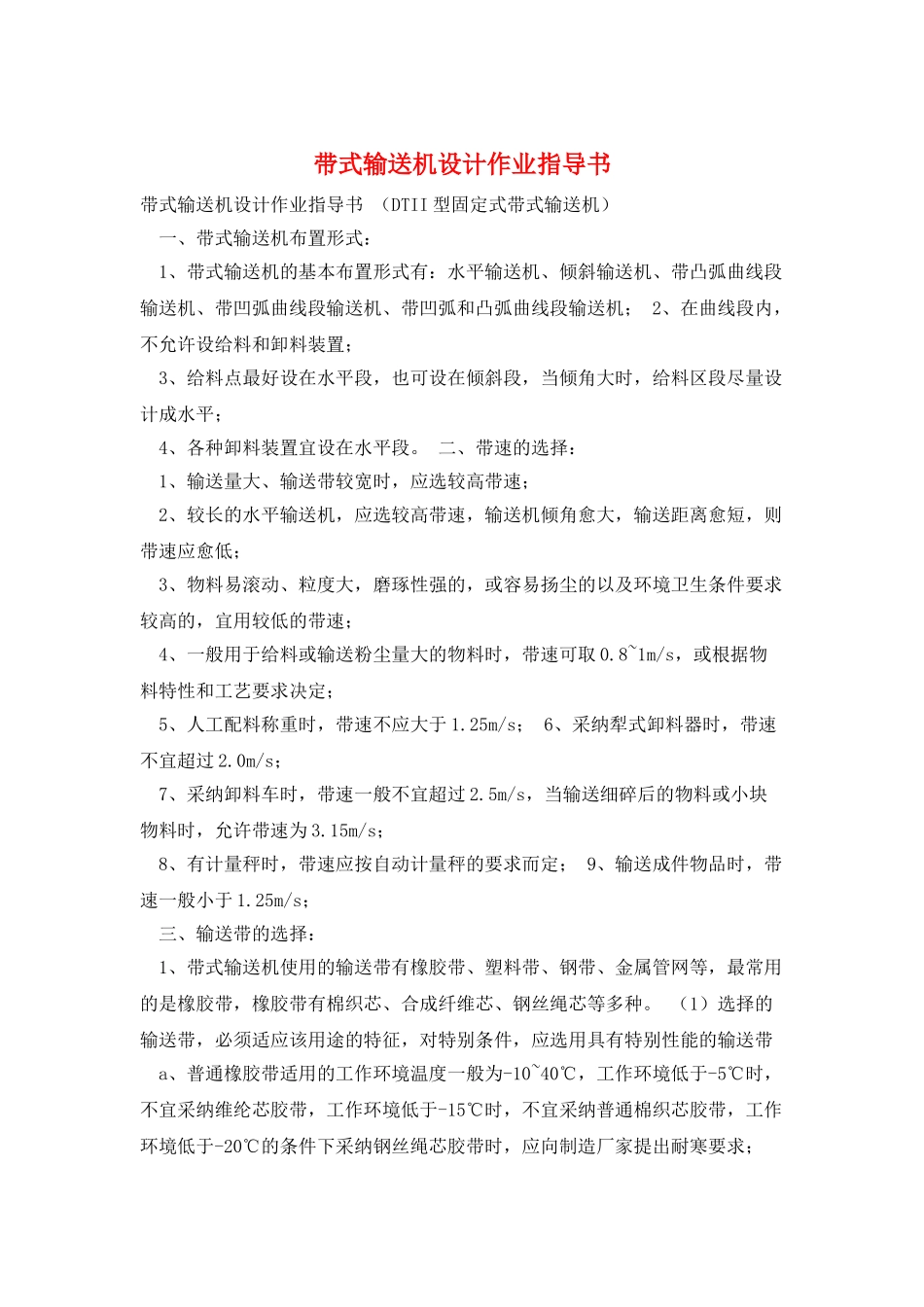

带式输送机设计作业指导书带式输送机设计作业指导书 （DTII 型固定式带式输送机） 一、带式输送机布置形式： 1、带式输送机的基本布置形式有：水平输送机、倾斜输送机、带凸弧曲线段输送机、带凹弧曲线段输送机、带凹弧和凸弧曲线段输送机； 2、在曲线段内，不允许设给料和卸料装置； 3、给料点最好设在水平段，也可设在倾斜段，当倾角大时，给料区段尽量设计成水平； 4、各种卸料装置宜设在水平段。 二、带速的选择： 1、输送量大、输送带较宽时，应选较高带速； 2、较长的水平输送机，应选较高带速，输送机倾角愈大，输送距离愈短，则带速应愈低； 3、物料易滚动、粒度大，磨琢性强的，或容易扬尘的以及环境卫生条件要求较高的，宜用较低的带速； 4、一般用于给料或输送粉尘量大的物料时，带速可取 0.8~1m/s，或根据物料特性和工艺要求决定； 5、人工配料称重时，带速不应大于 1.25m/s； 6、采纳犁式卸料器时，带速不宜超过 2.0m/s； 7、采纳卸料车时，带速一般不宜超过 2.5m/s，当输送细碎后的物料或小块物料时，允许带速为 3.15m/s； 8、有计量秤时，带速应按自动计量秤的要求而定； 9、输送成件物品时，带速一般小于 1.25m/s； 三、输送带的选择： 1、带式输送机使用的输送带有橡胶带、塑料带、钢带、金属管网等，最常用的是橡胶带，橡胶带有棉织芯、合成纤维芯、钢丝绳芯等多种。 （1）选择的输送带，必须适应该用途的特征，对特别条件，应选用具有特别性能的输送带 a、普通橡胶带适用的工作环境温度一般为-10~40℃，工作环境低于-5℃时，不宜采纳维纶芯胶带，工作环境低于-15℃时，不宜采纳普通棉织芯胶带，工作环境低于-20℃的条件下采纳钢丝绳芯胶带时，应向制造厂家提出耐寒要求； b、普通橡胶带适用的物料温度不超过 80℃，当物料温度在 80~150℃时，应采纳耐热型胶带，当物料温度超过 150℃时，应向制造厂咨询，当物料温度在300~500℃高温时，可采纳耐高温输送带。 （2）根据输送带的工作条件，合理确定安全系数，经济合理地选择输送带的带芯材料和带芯层数 a、棉帆布芯输送带安全系数见下表： 织物芯层数 n 硫化接头 3~4 8 5~8 9 9~12 10 织物芯层数 机械接头 3~4 10 5~8 9~12 11 12 n b、锦纶（尼龙）、涤纶（聚脂）帆布芯输送带，硫化接头取安全系数 n=10~12；使用条件恶劣及要求特别安全时应大于 12；机械接头安全系数应大于 15； c、钢丝绳芯输送带，其静安全系数取为 ...
