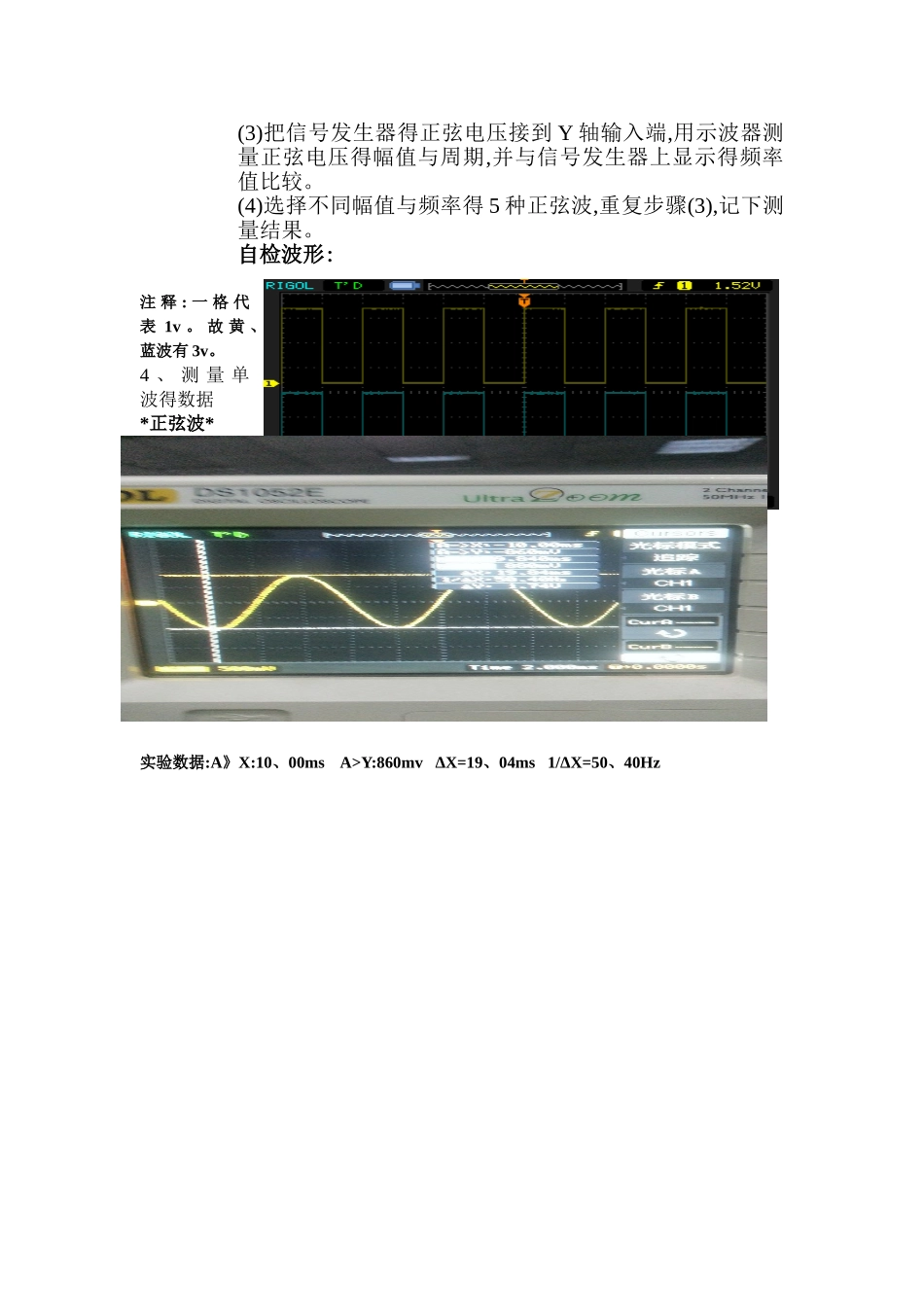

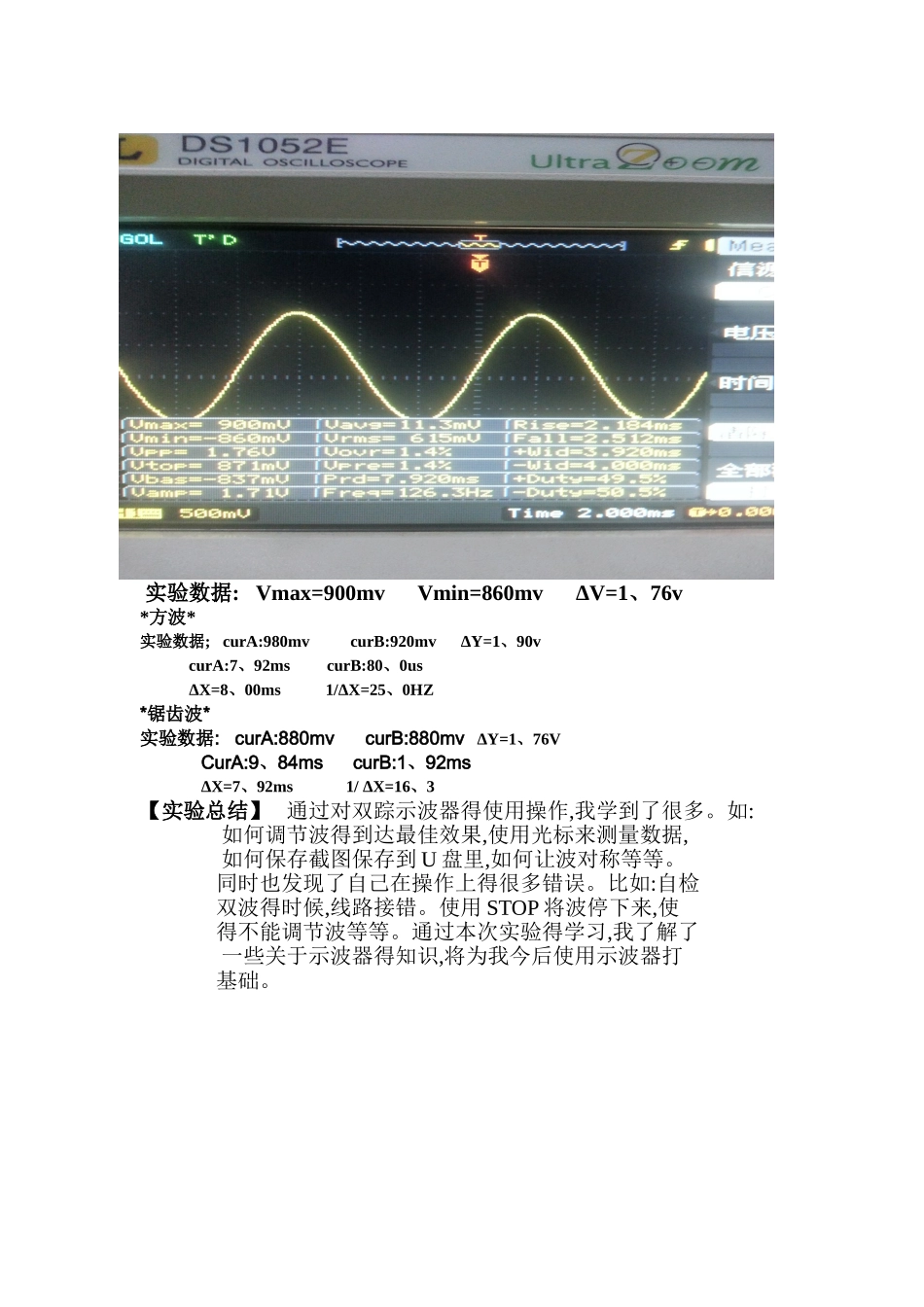

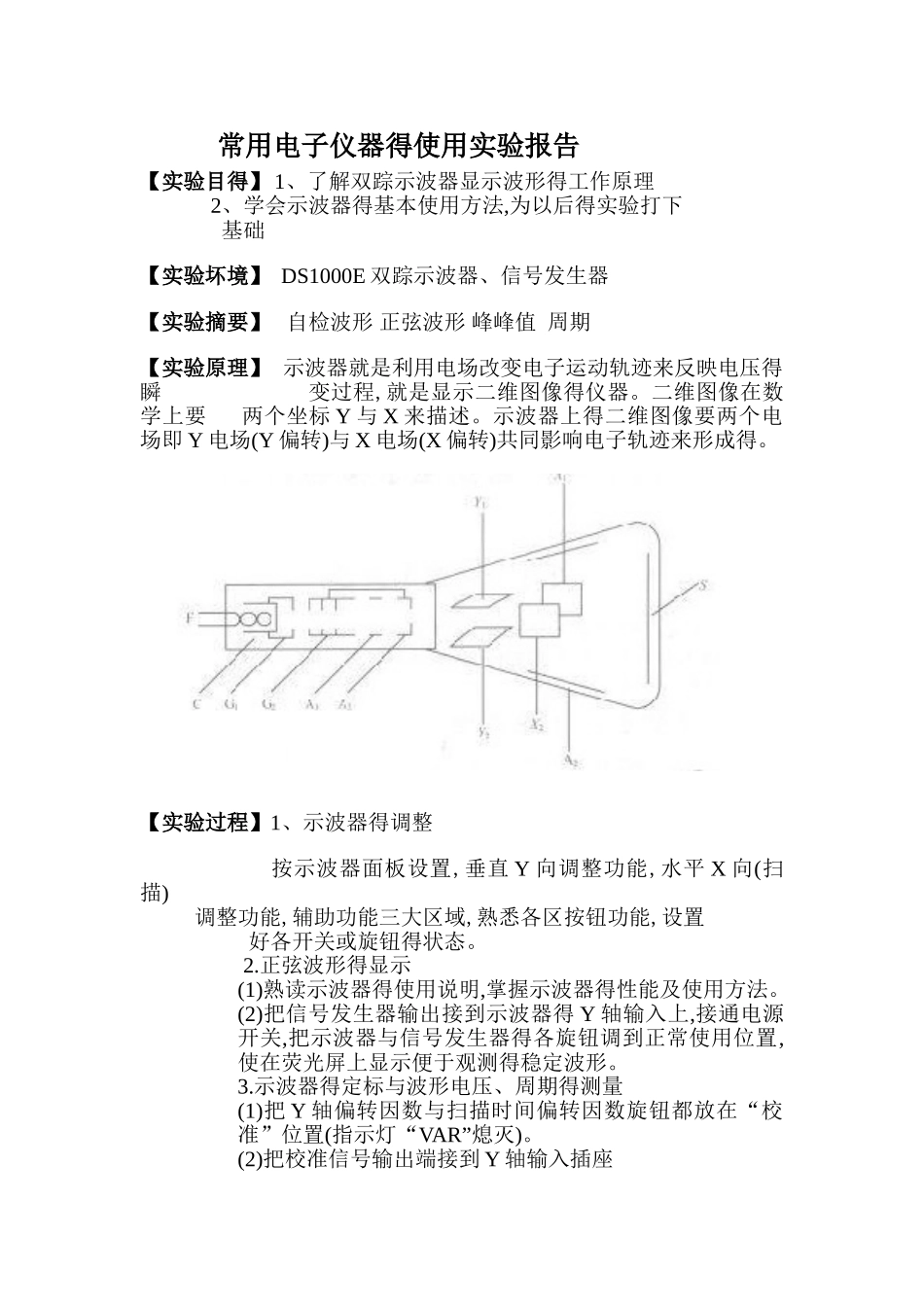

常用电子仪器得使用实验报告【实验目得】 1、了解双踪示波器显示波形得工作原理 2、学会示波器得基本使用方法,为以后得实验打下 基础【实验坏境】 DS1000E 双踪示波器、信号发生器【实验摘要】 自检波形 正弦波形 峰峰值 周期【实验原理】 示波器就是利用电场改变电子运动轨迹来反映电压得瞬 变过程,就是显示二维图像得仪器。二维图像在数学上要 两个坐标 Y 与 X 来描述。示波器上得二维图像要两个电场即 Y 电场(Y 偏转)与 X 电场(X 偏转)共同影响电子轨迹来形成得。【实验过程】1、示波器得调整 按示波器面板设置,垂直 Y 向调整功能,水平 X 向(扫 描) 调整功能,辅助功能三大区域,熟悉各区按钮功能,设置 好各开关或旋钮得状态。 2.正弦波形得显示(1)熟读示波器得使用说明,掌握示波器得性能及使用方法。(2)把信号发生器输出接到示波器得 Y 轴输入上,接通电源开关,把示波器与信号发生器得各旋钮调到正常使用位置,使在荧光屏上显示便于观测得稳定波形。3.示波器得定标与波形电压、周期得测量(1)把 Y 轴偏转因数与扫描时间偏转因数旋钮都放在“校准”位置(指示灯“VAR”熄灭)。(2)把校准信号输出端接到 Y 轴输入插座(3)把信号发生器得正弦电压接到 Y 轴输入端,用示波器测量正弦电压得幅值与周期,并与信号发生器上显示得频率值比较。(4)选择不同幅值与频率得 5 种正弦波,重复步骤(3),记下测量结果。自检波形:注 释 : 一 格 代表 1v 。 故 黄 、蓝波有 3v。4 、 测 量 单波得数据*正弦波*实验数据:A》X:10、00ms A>Y:860mv ΔX=19、04ms 1/ΔX=50、40Hz 实验数据: Vmax=900mv Vmin=860mv ΔV=1、76v *方波*实验数据; curA:980mv curB:920mv ΔY=1、90v curA:7、92ms curB:80、0us ΔX=8、00ms 1/ΔX=25、0HZ*锯齿波*实验数据: curA:880mv curB:880mv ΔY=1、76V CurA:9、84ms curB:1、92ms ΔX=7、92ms 1/ ΔX=16、3【实验总结】 通过对双踪示波器得使用操作,我学到了很多。如: 如何调节波得到达最佳效果,使用光标来测量数据, 如何保存截图保存到 U 盘里,如何让波对称等等。 同时也发现了自己在操作上得很多错误。比如:自检 双波得时候,线路接错。使用 STOP 将波停下来,使 得不能调节波等等。通过本次实验得学习,我了解了 一些关于示波器得知识,将为我今后使用示波器打 基础。
