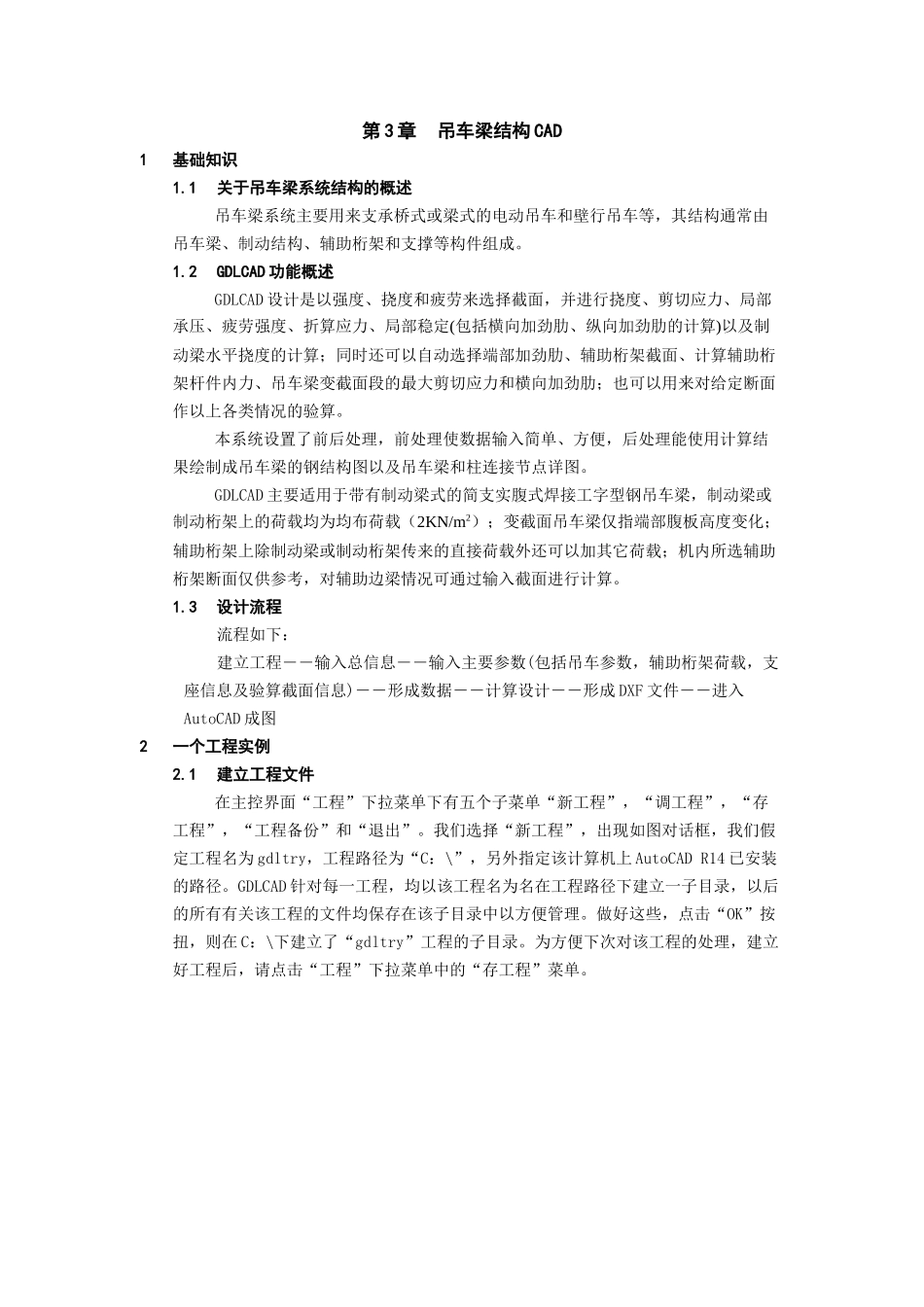

第 3 章 吊车梁结构 CAD1基础知识1.1关于吊车梁系统结构的概述吊车梁系统主要用来支承桥式或梁式的电动吊车和壁行吊车等，其结构通常由吊车梁、制动结构、辅助桁架和支撑等构件组成。1.2GDLCAD 功能概述GDLCAD 设计是以强度、挠度和疲劳来选择截面，并进行挠度、剪切应力、局部承压、疲劳强度、折算应力、局部稳定(包括横向加劲肋、纵向加劲肋的计算)以及制动梁水平挠度的计算；同时还可以自动选择端部加劲肋、辅助桁架截面、计算辅助桁架杆件内力、吊车梁变截面段的最大剪切应力和横向加劲肋；也可以用来对给定断面作以上各类情况的验算。本系统设置了前后处理，前处理使数据输入简单、方便，后处理能使用计算结果绘制成吊车梁的钢结构图以及吊车梁和柱连接节点详图。GDLCAD 主要适用于带有制动梁式的简支实腹式焊接工字型钢吊车梁，制动梁或制动桁架上的荷载均为均布荷载（2KN/m2）；变截面吊车梁仅指端部腹板高度变化；辅助桁架上除制动梁或制动桁架传来的直接荷载外还可以加其它荷载；机内所选辅助桁架断面仅供参考，对辅助边梁情况可通过输入截面进行计算。1.3设计流程流程如下：建立工程――输入总信息――输入主要参数(包括吊车参数，辅助桁架荷载，支座信息及验算截面信息)――形成数据――计算设计――形成 DXF 文件――进入AutoCAD 成图2一个工程实例2.1建立工程文件在主控界面“工程”下拉菜单下有五个子菜单“新工程”，“调工程”，“存工程”，“工程备份”和“退出”。我们选择“新工程”，出现如图对话框，我们假定工程名为 gdltry，工程路径为“C：\”，另外指定该计算机上 AutoCAD R14 已安装的路径。GDLCAD 针对每一工程，均以该工程名为名在工程路径下建立一子目录，以后的所有有关该工程的文件均保存在该子目录中以方便管理。做好这些，点击“OK”按扭，则在 C：\下建立了“gdltry”工程的子目录。为方便下次对该工程的处理，建立好工程后，请点击“工程”下拉菜单中的“存工程”菜单。2.2总信息点击“总信息－总信息表”，出现如图所示的参数对话框，其中单位是 KN,m 制，各参数的含义不详之处请参见后面有关数据的说明。需要补充的是，对参数表中辅助桁架截面选择，若选“自动选择”，则进行辅助桁架截面的设计，若选“人工输入”，则是针对制动梁的边梁而言，而不再是辅助桁架，其“上弦截面积”和“上弦截面惯性矩”均是指边梁，而且在这种情况下，不对边梁单独验算，而只是验算水平荷载下的制动梁部分...
