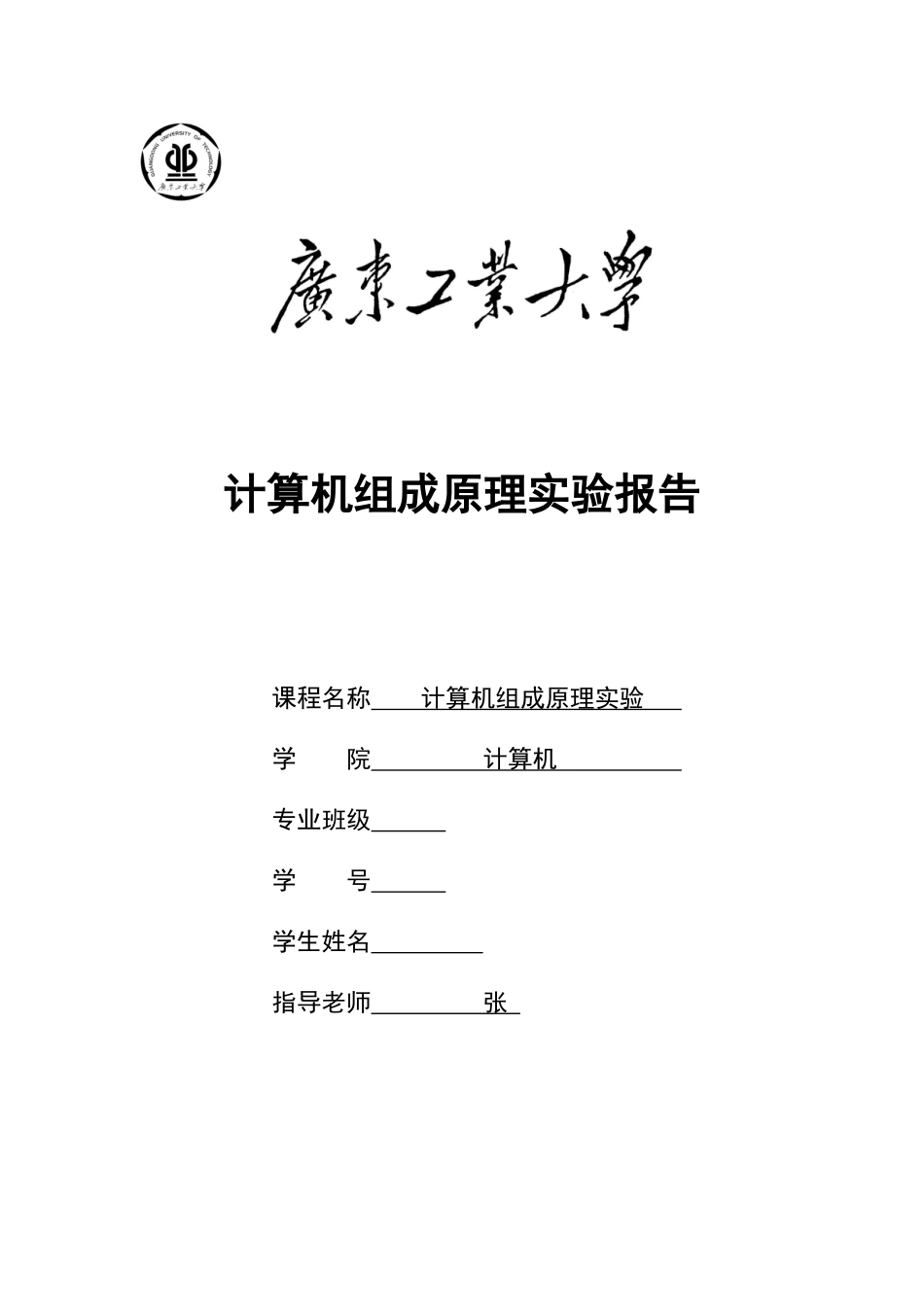

计算机组成原理实验报告课程名称 计算机组成原理实验 学 院 计算机 专业班级 学 号 学生姓名 指导老师 张 2025 年 6 月 21 计算机 学院 专业 班 学号 姓名 协作者 老师评定_______________实验题目 实验一 基础汇编语言程序设计 实验一：基础汇编语言程序设计实验1 实验目的学习和了解 TEC-XP+教学实验监控命令的用法; 学习和了解 TEC-XP+教学实验系统的指令系统; 学习简单的 TEC-XP+教学实验系统汇编程序设计。2 实验设备及器材工作良好的 PC 机; TEC-XP+教学实验系统和仿真终端软件 PCEC。3 实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与 PC 端的通讯。4 实验内容1) 学习联机使用 TEC－XP+教学实验系统和仿真终端软件 PCEC；2) 学习使用 WINDOWS 界面的串口通讯软件；3) 使用监控程序的 R 命令显示/修改寄存器内容、D 命令显示存储内容、E 命令修改存储内容；4) 使用 A 命令写一小段汇编程序，U 命令反汇编输入的程序，用 G 命令连续运行该程序，用 T、P 命令单步运行并观察程序单步执行情况。5 实验步骤1) 准备一台串口工作良好的 PC 机器; 2) 将 TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态; 3) 将黑色的电源线一段接 220V 沟通电源,另一端插在 TEC-XP+实验箱的电源插座里; 4) 取 出 通 讯 线 , 将 通 讯 线 的 9 芯 插 头 接 在 TEC-XP+ 实 验 箱 上 的 串口"COM1"或"COM2"上,另一端接到 PC 机的串口上; 5) 将 TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为 001100(连续、内存读指令、组合逻辑、联机、16 位、MACH),6) 控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同; 7) 打开电源,船型开关盒 5V 电源指示灯亮; 8) 在 PC 机上运行 PCEC16.EXE 文件,根据连接的 PC 机的串口设置所用 PC 机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RES...
