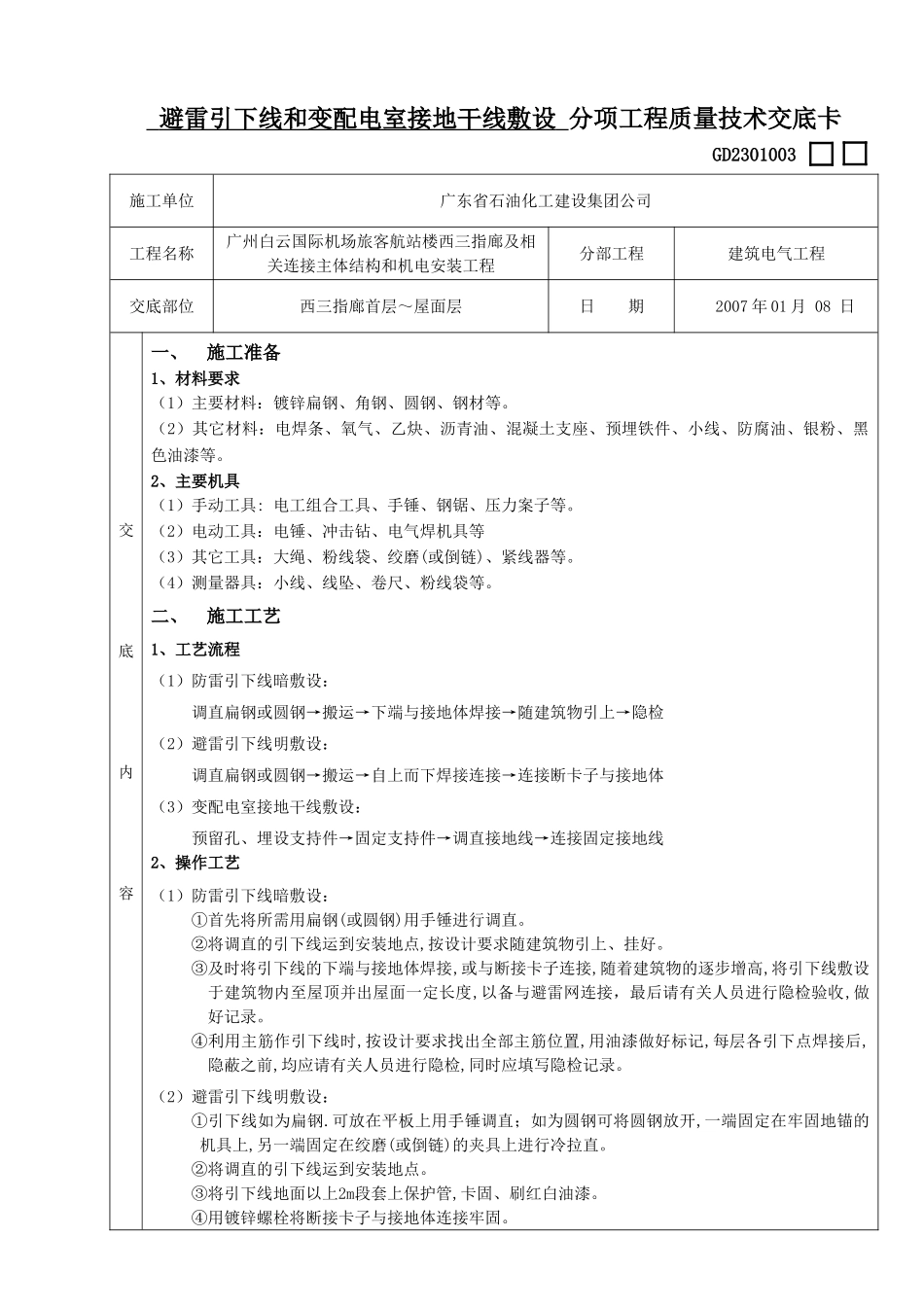

避雷引下线和变配电室接地干线敷设 分项工程质量技术交底卡GD2301003 施工单位广东省石油化工建设集团公司工程名称广州白云国际机场旅客航站楼西三指廊及相关连接主体结构和机电安装工程分部工程建筑电气工程交底部位西三指廊首层～屋面层日 期2007 年 01 月 08 日交底内容一、施工准备1、材料要求（1）主要材料：镀锌扁钢、角钢、圆钢、钢材等。（2）其它材料：电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。2、主要机具（1）手动工具: 电工组合工具、手锤、钢锯、压力案子等。（2）电动工具：电锤、冲击钻、电气焊机具等（3）其它工具：大绳、粉线袋、绞磨(或倒链)、紧线器等。（4）测量器具：小线、线坠、卷尺、粉线袋等。二、施工工艺1、工艺流程（1）防雷引下线暗敷设：调直扁钢或圆钢→搬运→下端与接地体焊接→随建筑物引上→隐检（2）避雷引下线明敷设：调直扁钢或圆钢→搬运→自上而下焊接连接→连接断卡子与接地体（3）变配电室接地干线敷设：预留孔、埋设支持件→固定支持件→调直接地线→连接固定接地线2、操作工艺（1）防雷引下线暗敷设：①首先将所需用扁钢(或圆钢)用手锤进行调直。②将调直的引下线运到安装地点,按设计要求随建筑物引上、挂好。③及时将引下线的下端与接地体焊接,或与断接卡子连接,随着建筑物的逐步增高,将引下线敷设于建筑物内至屋顶并出屋面一定长度,以备与避雷网连接，最后请有关人员进行隐检验收,做好记录。④利用主筋作引下线时,按设计要求找出全部主筋位置,用油漆做好标记,每层各引下点焊接后,隐蔽之前,均应请有关人员进行隐检,同时应填写隐检记录。（2）避雷引下线明敷设：①引下线如为扁钢.可放在平板上用手锤调直；如为圆钢可将圆钢放开,一端固定在牢固地锚的机具上,另一端固定在绞磨(或倒链)的夹具上进行冷拉直。②将调直的引下线运到安装地点。③将引下线地面以上2m段套上保护管,卡固、刷红白油漆。④用镀锌螺栓将断接卡子与接地体连接牢固。交底内容（3）变配电室接地干线敷设：①根据设计要求，确定坐标轴线位置；②支持件埋设完毕后，可敷设接地干线；③于接地干线外表面刷黄绿相间油漆标识。三、质量标准1、主控项目（1）暗敷在建筑物抹灰层内的引下线有卡钉分段固定，明敷的引下线应平直、无急弯，与支架焊接处，应用油漆防腐，且无遗漏。（2）变压器室、高低压开关房内的接地干线应有不少于 2 处与接地装置引出干线连接。（3）当用金属构件、金...
