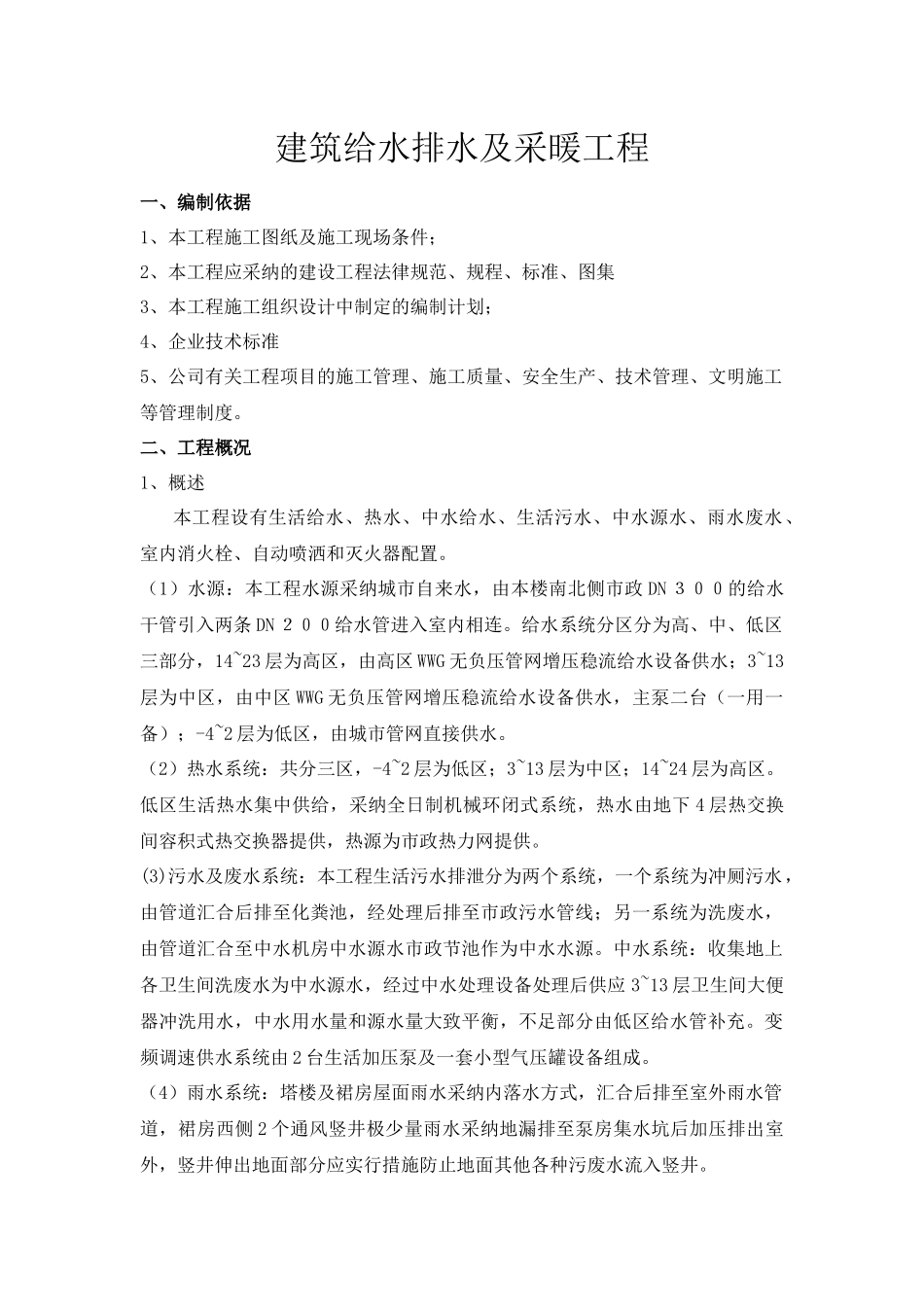

建筑给水排水及采暖工程一、编制依据1、本工程施工图纸及施工现场条件；2、本工程应采纳的建设工程法律规范、规程、标准、图集3、本工程施工组织设计中制定的编制计划；4、企业技术标准5、公司有关工程项目的施工管理、施工质量、安全生产、技术管理、文明施工等管理制度。二、工程概况1、概述本工程设有生活给水、热水、中水给水、生活污水、中水源水、雨水废水、室内消火栓、自动喷洒和灭火器配置。（1）水源：本工程水源采纳城市自来水，由本楼南北侧市政 DN ３００的给水干管引入两条 DN ２００给水管进入室内相连。给水系统分区分为高、中、低区三部分，14~23 层为高区，由高区 WWG 无负压管网增压稳流给水设备供水；3~13层为中区，由中区 WWG 无负压管网增压稳流给水设备供水，主泵二台（一用一备）；-4~2 层为低区，由城市管网直接供水。（2）热水系统：共分三区，-4~2 层为低区；3~13 层为中区；14~24 层为高区。低区生活热水集中供给，采纳全日制机械环闭式系统，热水由地下 4 层热交换间容积式热交换器提供，热源为市政热力网提供。(3)污水及废水系统：本工程生活污水排泄分为两个系统，一个系统为冲厕污水，由管道汇合后排至化粪池，经处理后排至市政污水管线；另一系统为洗废水，由管道汇合至中水机房中水源水市政节池作为中水水源。中水系统：收集地上各卫生间洗废水为中水源水，经过中水处理设备处理后供应 3~13 层卫生间大便器冲洗用水，中水用水量和源水量大致平衡，不足部分由低区给水管补充。变频调速供水系统由 2 台生活加压泵及一套小型气压罐设备组成。（4）雨水系统：塔楼及裙房屋面雨水采纳内落水方式，汇合后排至室外雨水管道，裙房西侧 2 个通风竖井极少量雨水采纳地漏排至泵房集水坑后加压排出室外，竖井伸出地面部分应实行措施防止地面其他各种污废水流入竖井。（5）消防给水系统：室内消防给水采纳临时高压给水系统，设地下室消防水泵接合器 3 台。在地下 3 层消防水泵房内设 3 台消火栓给水泵（两用一备），地下 4 层为人防工程，设污水集水井 5 处，消防电梯井底设废水集水井和潜水泵排水，共 3 处。冷冻机房的消防泵各自设一处集水井排水。两处厨房各自设一处集水井排水。其他位置为车库集水井七处，每处设潜污泵 2 台。2、材料设备选用（1）保温材料的选用 保温材料选用序号系统类别保温材料厚度（mm）保护层1吊顶内及管井内防结露的生活给水、排水、中水管复合铝箔橡塑（难...
