建筑给水排水及采暖工程施工质量监理实施细则

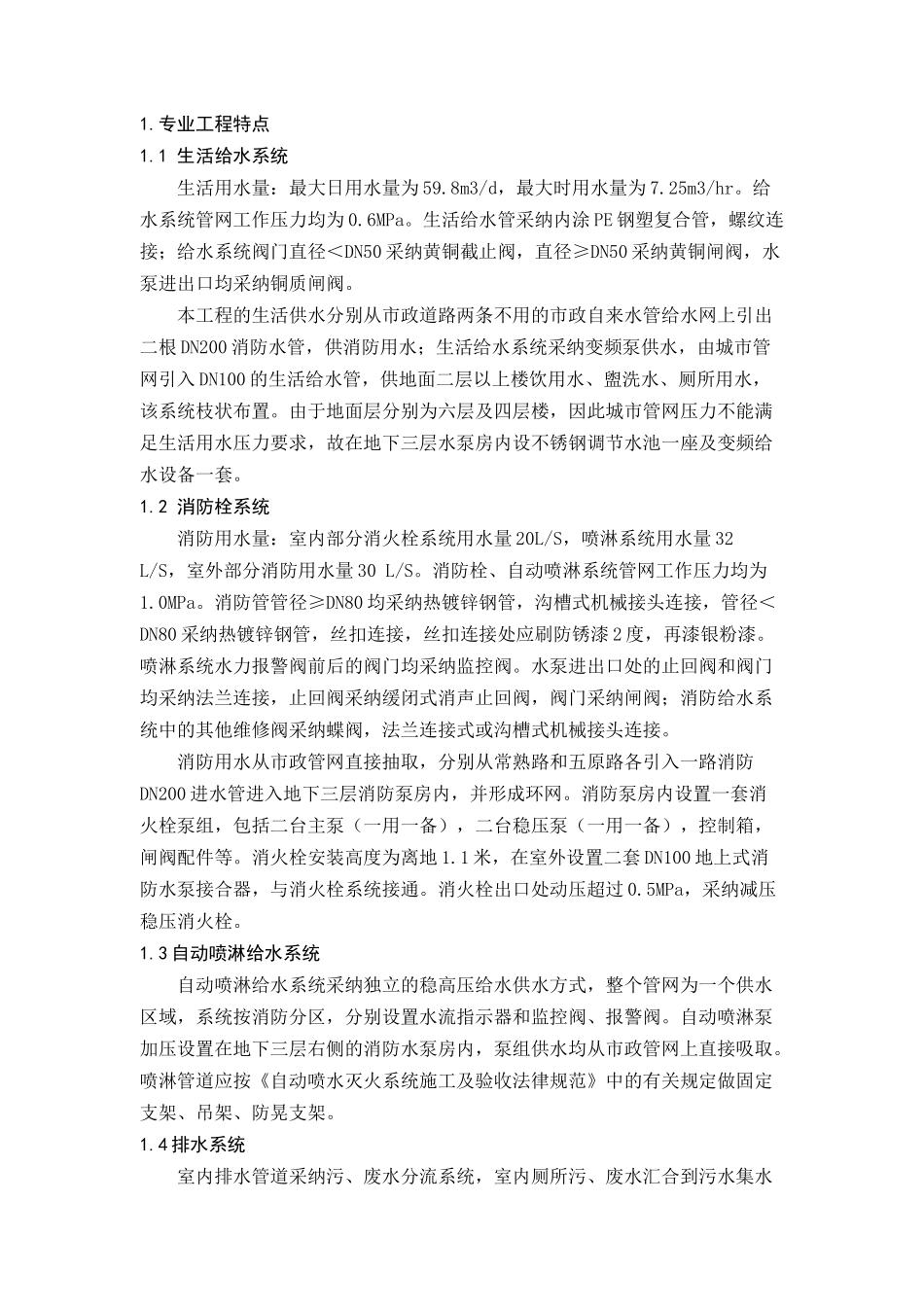

XG-T-003 编号：上海市卫生监督所综合业务楼回搬重建工程建筑给水排水及采暖工程施工质量监理实施细则编制： 日期： 审核： 日期： 上海新光工程咨询有限公司上海市卫生监督所综合业务楼项目监理机构2025 年 1 月目 录1. 专业工程特点2. 编制依据3. 监理工作流程 4. 监理工作的工程质量验收标准5. 监理工作的目标6. 监理工作的控制要点7. 监理工作的方法及措施8. 安全监理措施1.专业工程特点1.1 生活给水系统生活用水量：最大日用水量为 59.8m3/d，最大时用水量为 7.25m3/hr。给水系统管网工作压力均为 0.6MPa。生活给水管采纳内涂 PE 钢塑复合管，螺纹连接；给水系统阀门直径＜DN50 采纳黄铜截止阀，直径≥DN50 采纳黄铜闸阀，水泵进出口均采纳铜质闸阀。本工程的生活供水分别从市政道路两条不用的市政自来水管给水网上引出二根 DN200 消防水管，供消防用水；生活给水系统采纳变频泵供水，由城市管网引入 DN100 的生活给水管，供地面二层以上楼饮用水、盥洗水、厕所用水，该系统枝状布置。由于地面层分别为六层及四层楼，因此城市管网压力不能满足生活用水压力要求，故在地下三层水泵房内设不锈钢调节水池一座及变频给水设备一套。1.2 消防栓系统消防用水量：室内部分消火栓系统用水量 20L/S，喷淋系统用水量 32 L/S，室外部分消防用水量 30 L/S。消防栓、自动喷淋系统管网工作压力均为1.0MPa。消防管管径≥DN80 均采纳热镀锌钢管，沟槽式机械接头连接，管径＜DN80 采纳热镀锌钢管，丝扣连接，丝扣连接处应刷防锈漆 2 度，再漆银粉漆。喷淋系统水力报警阀前后的阀门均采纳监控阀。水泵进出口处的止回阀和阀门均采纳法兰连接，止回阀采纳缓闭式消声止回阀，阀门采纳闸阀；消防给水系统中的其他维修阀采纳蝶阀，法兰连接式或沟槽式机械接头连接。消防用水从市政管网直接抽取，分别从常熟路和五原路各引入一路消防DN200 进水管进入地下三层消防泵房内，并形成环网。消防泵房内设置一套消火栓泵组，包括二台主泵（一用一备），二台稳压泵（一用一备），控制箱，闸阀配件等。消火栓安装高度为离地 1.1 米，在室外设置二套 DN100 地上式消防水泵接合器，与消火栓系统接通。消火栓出口处动压超过 0.5MPa，采纳减压稳压消火栓。1.3 自动喷淋给水系统自动喷淋给水系统采纳独立的稳高压给水供水方式，整个管网为一个供水区域，系统按消防分区，分别设置水流指示器和监控阀、报警阀。自动喷淋泵加压设置在地...
