建通信实务背诵

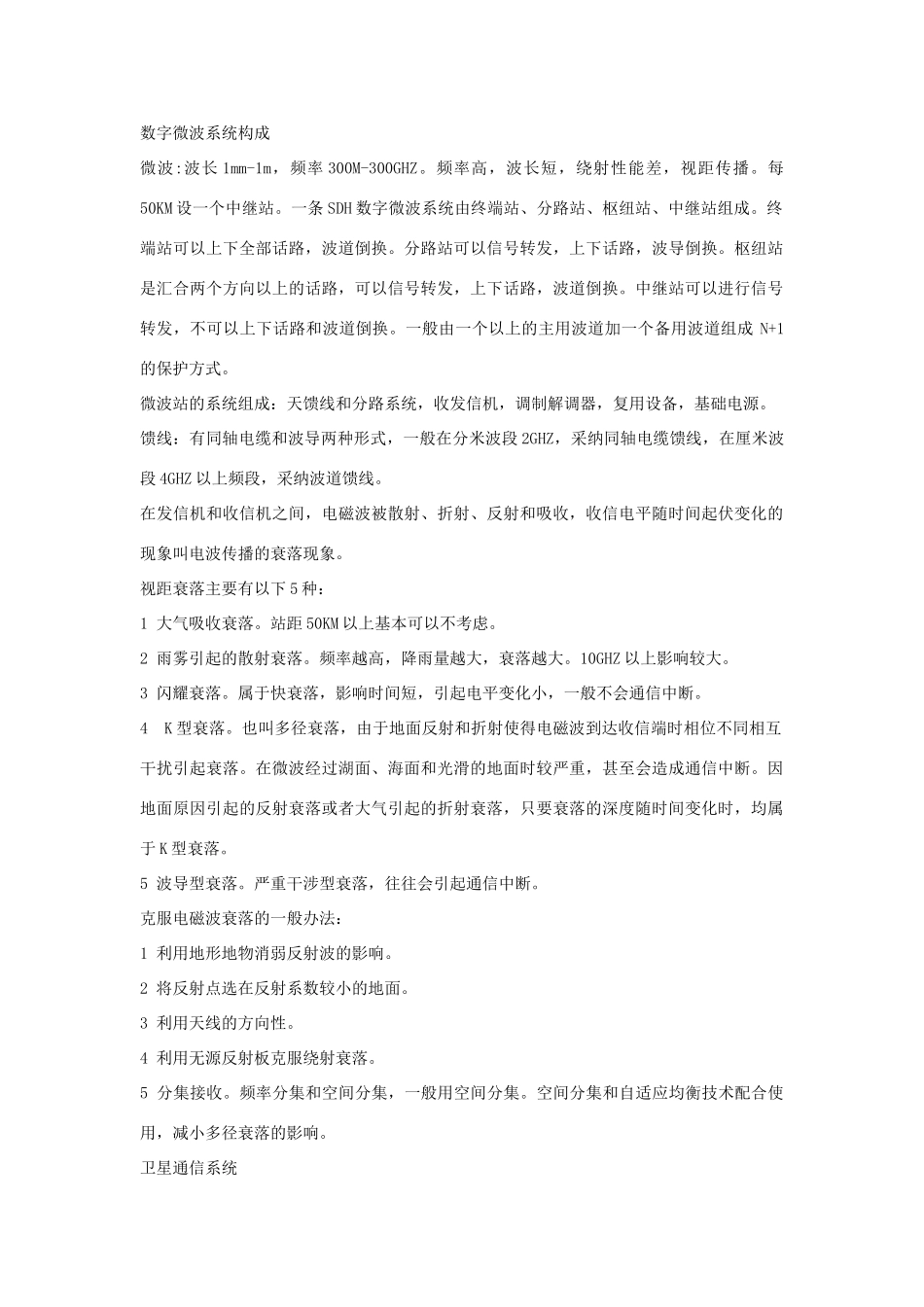

数字微波系统构成微波:波长 1mm-1m，频率 300M-300GHZ。频率高，波长短，绕射性能差，视距传播。每50KM 设一个中继站。一条 SDH 数字微波系统由终端站、分路站、枢纽站、中继站组成。终端站可以上下全部话路，波道倒换。分路站可以信号转发，上下话路，波导倒换。枢纽站是汇合两个方向以上的话路，可以信号转发，上下话路，波道倒换。中继站可以进行信号转发，不可以上下话路和波道倒换。一般由一个以上的主用波道加一个备用波道组成 N+1的保护方式。微波站的系统组成：天馈线和分路系统，收发信机，调制解调器，复用设备，基础电源。馈线：有同轴电缆和波导两种形式，一般在分米波段 2GHZ，采纳同轴电缆馈线，在厘米波段 4GHZ 以上频段，采纳波道馈线。在发信机和收信机之间，电磁波被散射、折射、反射和吸收，收信电平随时间起伏变化的现象叫电波传播的衰落现象。视距衰落主要有以下 5 种：1 大气吸收衰落。站距 50KM 以上基本可以不考虑。2 雨雾引起的散射衰落。频率越高，降雨量越大，衰落越大。10GHZ 以上影响较大。3 闪耀衰落。属于快衰落，影响时间短，引起电平变化小，一般不会通信中断。4 K 型衰落。也叫多径衰落，由于地面反射和折射使得电磁波到达收信端时相位不同相互干扰引起衰落。在微波经过湖面、海面和光滑的地面时较严重，甚至会造成通信中断。因地面原因引起的反射衰落或者大气引起的折射衰落，只要衰落的深度随时间变化时，均属于 K 型衰落。5 波导型衰落。严重干涉型衰落，往往会引起通信中断。克服电磁波衰落的一般办法：1 利用地形地物消弱反射波的影响。2 将反射点选在反射系数较小的地面。3 利用天线的方向性。4 利用无源反射板克服绕射衰落。5 分集接收。频率分集和空间分集，一般用空间分集。空间分集和自适应均衡技术配合使用，减小多径衰落的影响。卫星通信系统卫星通信系统由通信卫星、地球站、跟踪遥测指令系统、监控管理系统四部分组成。卫星通信线路由发端地球站、上行传播路径、卫星转发器、下行传播路径、收端地球站组成。在卫星通信中，为避开同频干扰，上行线路和下行线路的频率不同。通信卫星的分类，按距离地面的高度分：静止轨道卫星，运行周期 24h；中地球轨道卫星，运行周期 4-12H，低地球轨道卫星，运行周期 2-4 小时。卫星通信的优点：1 传输距离远 2 组网灵活 3 机动性好 4 通信线路质量稳定可靠 5 通信频带宽，传输容量大，可达 500-1000M 6 可自发自收...
