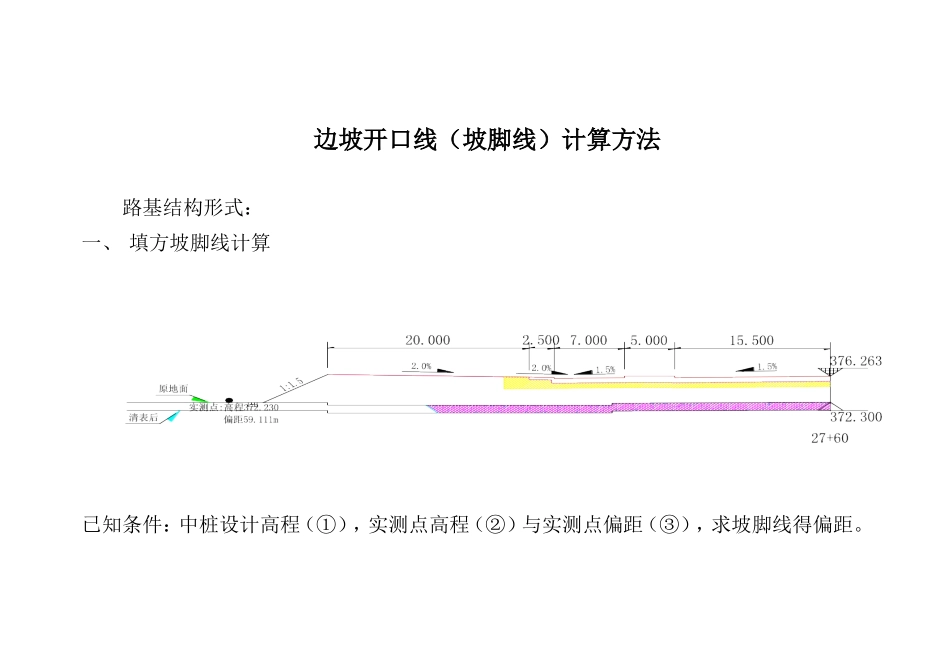

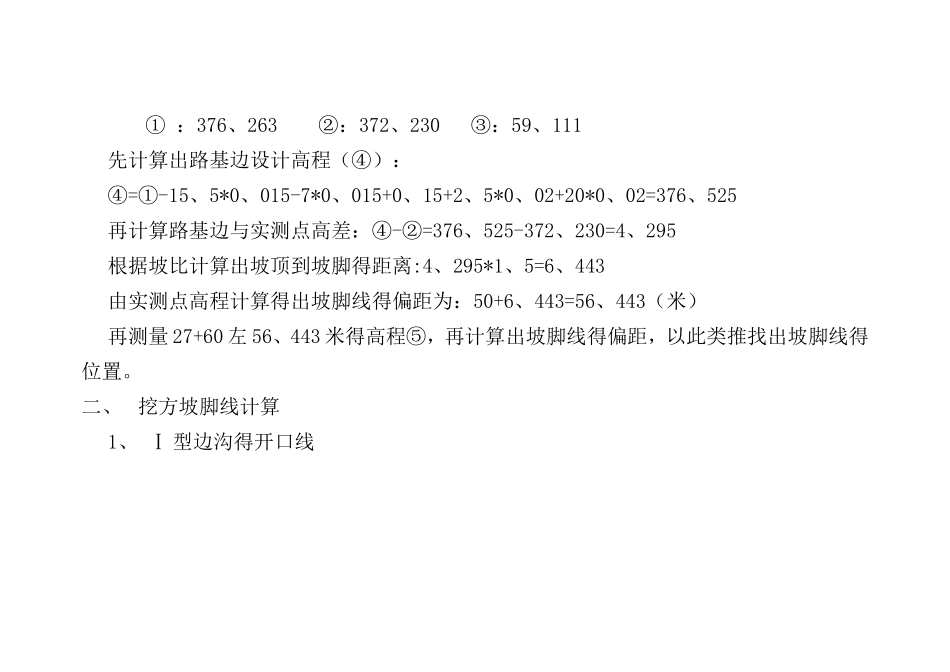

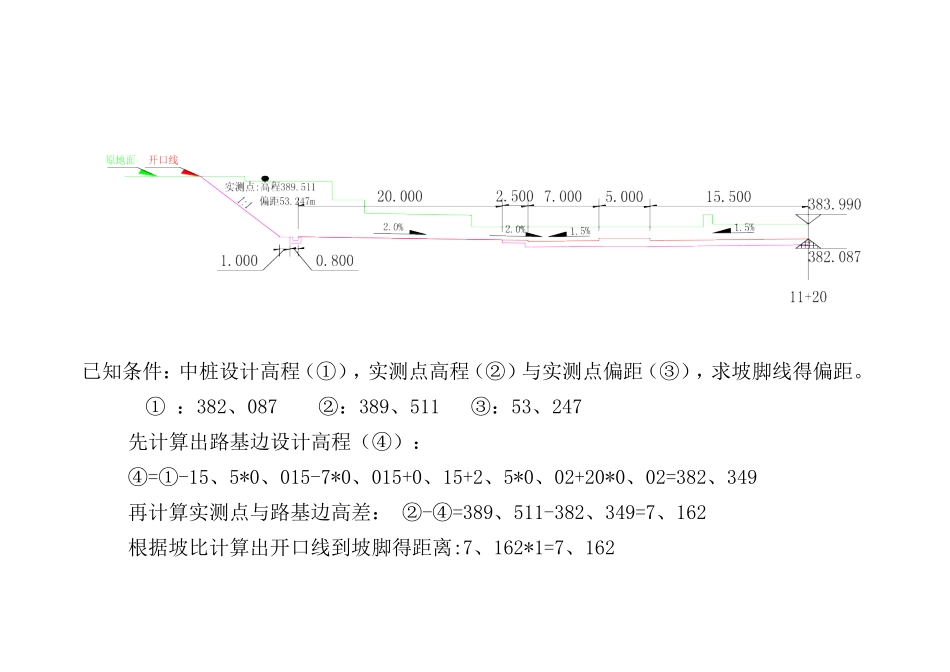

边坡开口线（坡脚线）计算方法路基结构形式：一、 填方坡脚线计算 已知条件：中桩设计高程（①），实测点高程（②）与实测点偏距（③），求坡脚线得偏距。① ：376、263 ②：372、230 ③：59、111 先计算出路基边设计高程（④）：④=①-15、5*0、015-7*0、015+0、15+2、5*0、02+20*0、02=376、525 再计算路基边与实测点高差：④-②=376、525-372、230=4、295根据坡比计算出坡顶到坡脚得距离:4、295*1、5=6、443由实测点高程计算得出坡脚线得偏距为：50+6、443=56、443（米）再测量 27+60 左 56、443 米得高程⑤，再计算出坡脚线得偏距，以此类推找出坡脚线得位置。二、 挖方坡脚线计算1、 Ⅰ 型边沟得开口线已知条件：中桩设计高程（①），实测点高程（②）与实测点偏距（③），求坡脚线得偏距。① ：382、087 ②：389、511 ③：53、247 先计算出路基边设计高程（④）：④=①-15、5*0、015-7*0、015+0、15+2、5*0、02+20*0、02=382、349 再计算实测点与路基边高差： ②-④=389、511-382、349=7、162根据坡比计算出开口线到坡脚得距离:7、162*1=7、162由实测点高程计算得出开口线得偏距为：50+1、8（水沟碎落台宽度）+7、162=58、962（米）再测量 11+20 左 58、962 米得高程⑤ 390、130，再计算出坡脚线得偏距 59、581，以此类推找出坡脚线得位置。2、 Ⅱ 型边沟得开口线Ⅱ 型边沟结构形式：已知条件：中桩设计高程（①），实测点高程（②）与实测点偏距（③），求坡开口线得偏距。① ：381、447 ②：414、921 ③：78、896先计算出路基边设计高程（④）：④=①-15、5*0、015-7*0、015+0、15+2、5*0、02+20*0、02=381、709再算出护面墙顶得设计高⑤：381、709+1=382、709再计算实测点与护面墙顶高差： ②-⑤=414、921-382、709=32、212根据高差 32、212 推断有几阶台阶：1 阶控制高差为 8 米，32、212/8=4 余 0、212。由此推断此处应有 5 阶台阶。 其中前 3 阶坡比为 1:1，1 阶台阶宽度为 10 米，宽度共为 30 米。第 4 阶台阶坡比为1:1、5,1 阶台阶宽度为 14 米。第 5 阶宽度为 0、212*1、5=0、318、 由实测点高程计算得出开口线得偏距为：50+1、875（水沟碎落台宽度）+30+14+0、318=96、193（米）再测量 4+40 左 96、193 米得高程⑥ 416、794，再计算出坡脚线得偏距 98、959，以此类推找出坡脚线得位置。
