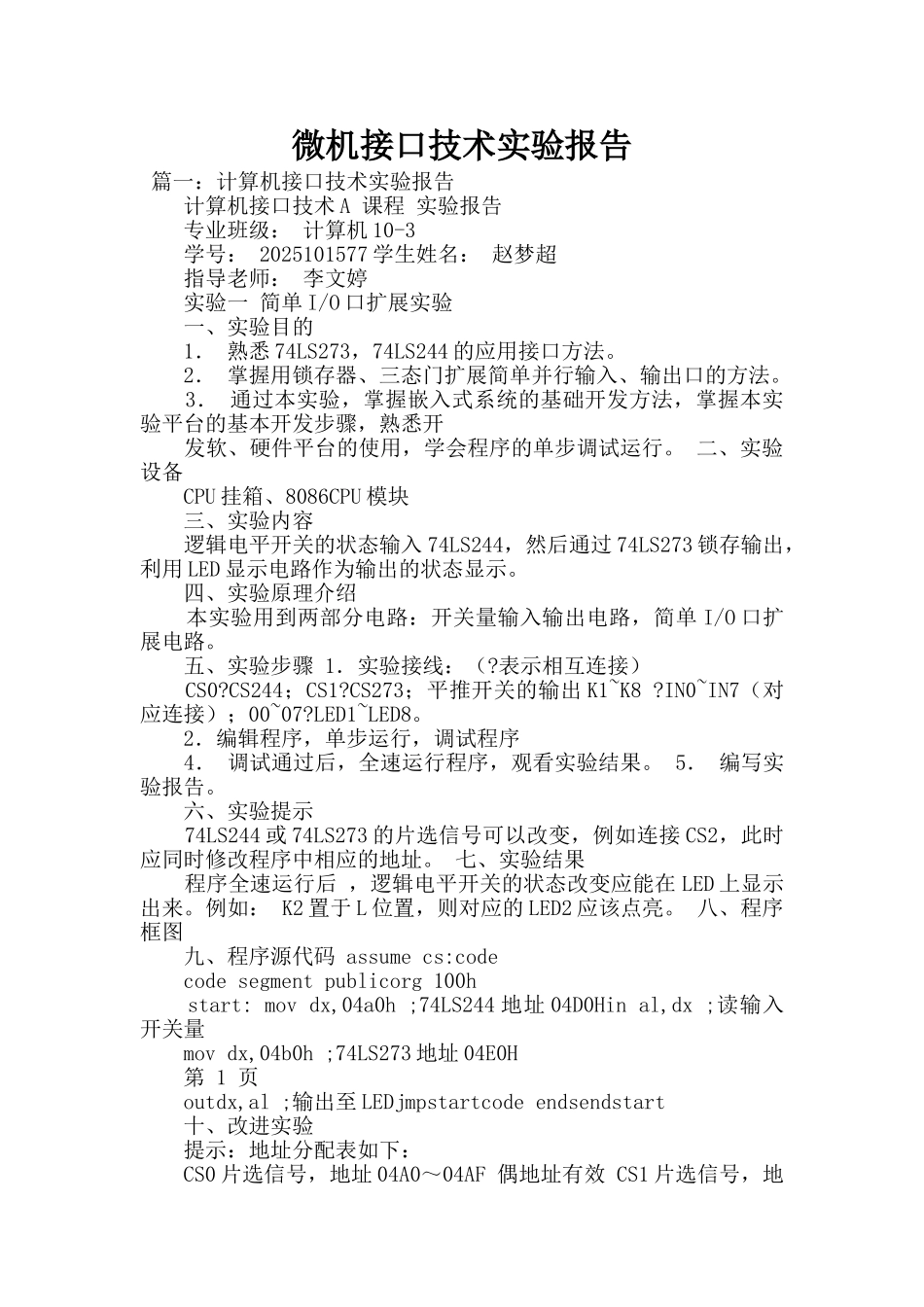

微机接口技术实验报告 篇一：计算机接口技术实验报告 计算机接口技术 A 课程 实验报告 专业班级： 计算机 10-3 学号： 2025101577 学生姓名： 赵梦超 指导老师： 李文婷 实验一 简单 I/O 口扩展实验 一、实验目的 1． 熟悉 74LS273，74LS244 的应用接口方法。 2． 掌握用锁存器、三态门扩展简单并行输入、输出口的方法。 3． 通过本实验，掌握嵌入式系统的基础开发方法，掌握本实验平台的基本开发步骤，熟悉开 发软、硬件平台的使用，学会程序的单步调试运行。 二、实验设备 CPU 挂箱、8086CPU 模块 三、实验内容 逻辑电平开关的状态输入 74LS244，然后通过 74LS273 锁存输出，利用 LED 显示电路作为输出的状态显示。 四、实验原理介绍 本实验用到两部分电路：开关量输入输出电路，简单 I/O 口扩展电路。 五、实验步骤 1．实验接线：（?表示相互连接） CS0?CS244；CS1?CS273；平推开关的输出 K1~K8 ?IN0~IN7（对应连接）；00~07?LED1~LED8。 2．编辑程序，单步运行，调试程序 4． 调试通过后，全速运行程序，观看实验结果。 5． 编写实验报告。 六、实验提示 74LS244 或 74LS273 的片选信号可以改变，例如连接 CS2，此时应同时修改程序中相应的地址。 七、实验结果 程序全速运行后 ，逻辑电平开关的状态改变应能在 LED 上显示出来。例如： K2 置于 L 位置，则对应的 LED2 应该点亮。 八、程序框图 九、程序源代码 assume cs:code code segment publicorg 100h start: mov dx,04a0h ;74LS244 地址 04D0Hin al,dx ;读输入开关量 mov dx,04b0h ;74LS273 地址 04E0H 第 1 页 outdx,al ;输出至 LEDjmpstartcode endsendstart 十、改进实验 提示：地址分配表如下： CS0 片选信号，地址 04A0～04AF 偶地址有效 CS1 片选信号，地址 04B0～04BF 偶地址有效 CS2 片选信号，地址 04C0～04CF 偶地址有效 CS3 片选信号，地址 04D0～04DF 偶地址有效 CS4 片选信号，地址 04E0～04EF 偶地址有效 CS5 片选信号，地址 04F0～04FF 偶地址有效 CS6 片选信号，地址 0000～01FF 偶地址有效 CS7 片选信号，地址 0200～03FF 偶地址有效 改变片选信号线的连接方式，如：CS3?CS244；CS4?CS273；请修改相应的程序实现上述方案中的功能。 十、实验结果： 程序全速运行后 ，逻辑电平开关的状态改变应能在 LED 上显示出来。K2 置...
