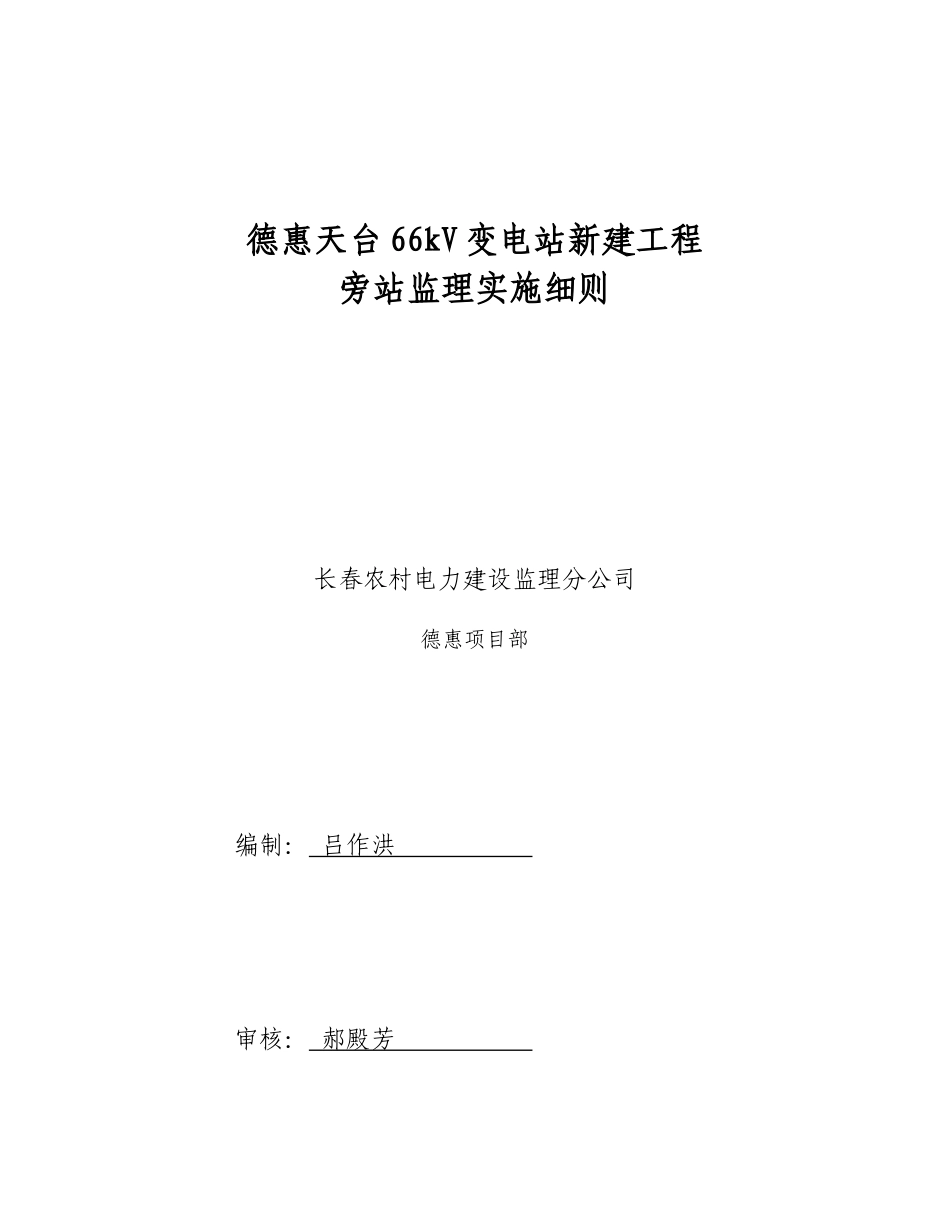

德惠天台KV变电站新建工程旁站监理实施细则

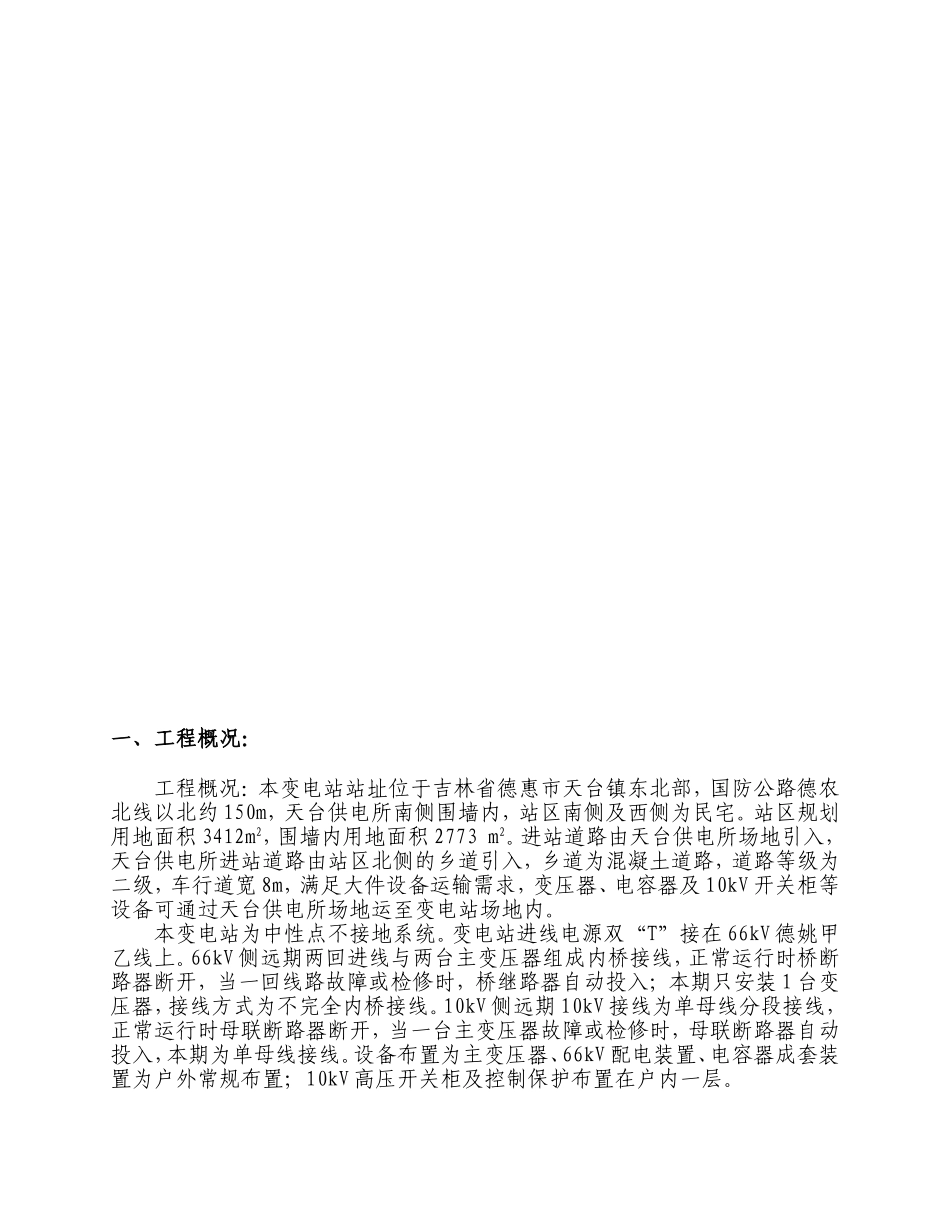

德惠天台 66kV 变电站新建工程旁站监理实施细则长春农村电力建设监理分公司德惠项目部编制： 吕作洪 审核： 郝殿芳 批准： 郝殿芳 目录一、 工程概况：......................................................................................................................4二、旁站监理组织形式.........................................................................................................5三、旁站监理程序...................................................................................................................6四、旁站监理范围及内容.....................................................................................................7五、旁站人员职责................................................................................................................10六、旁站监理工作纪律.......................................................................................................11一、工程概况：工程概况：本变电站站址位于吉林省德惠市天台镇东北部，国防公路德农北线以北约 150m，天台供电所南侧围墙内，站区南侧及西侧为民宅。站区规划用地面积 3412m2，围墙内用地面积 2773 m2。进站道路由天台供电所场地引入，天台供电所进站道路由站区北侧的乡道引入，乡道为混凝土道路，道路等级为二级，车行道宽 8m，满足大件设备运输需求，变压器、电容器及 10kV 开关柜等设备可通过天台供电所场地运至变电站场地内。本变电站为中性点不接地系统。变电站进线电源双“T”接在 66kV 德姚甲乙线上。66kV 侧远期两回进线与两台主变压器组成内桥接线，正常运行时桥断路器断开，当一回线路故障或检修时，桥继路器自动投入；本期只安装 1 台变压器，接线方式为不完全内桥接线。10kV 侧远期 10kV 接线为单母线分段接线，正常运行时母联断路器断开，当一台主变压器故障或检修时，母联断路器自动投入，本期为单母线接线。设备布置为主变压器、66kV 配电装置、电容器成套装置为户外常规布置；10kV 高压开关柜及控制保护布置在户内一层。本工程建设目标系根据业主项目部管理大纲与监理合同提出了五项目标1.质量目标：满足国家电网公司输变电设计 66kV 变电分册 A-5 方案的质量要求和法律规范标准要求；建筑与安装分项工程合格率 100%，分项工程优良率...
