悬臂式挡土墙施工工艺

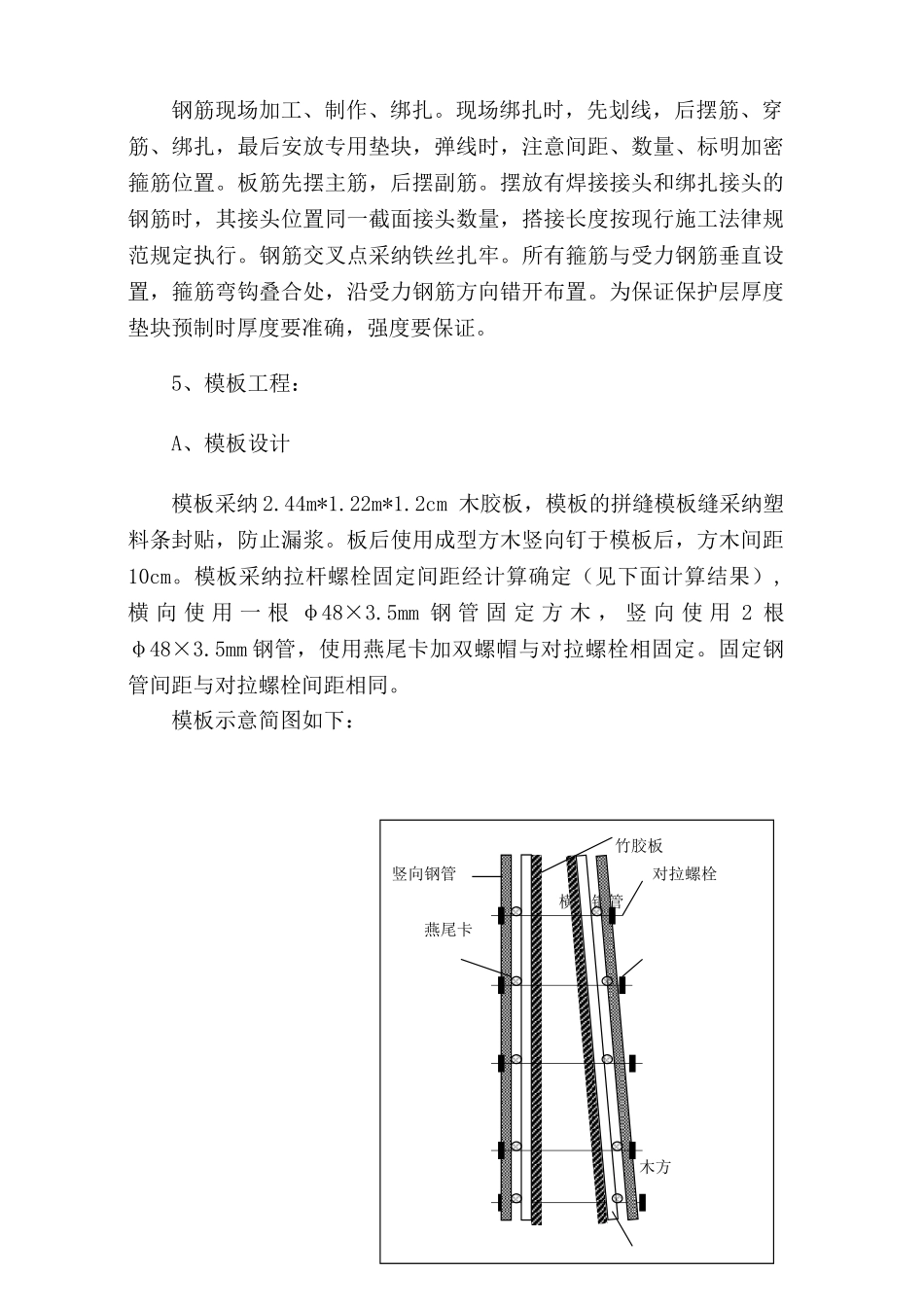

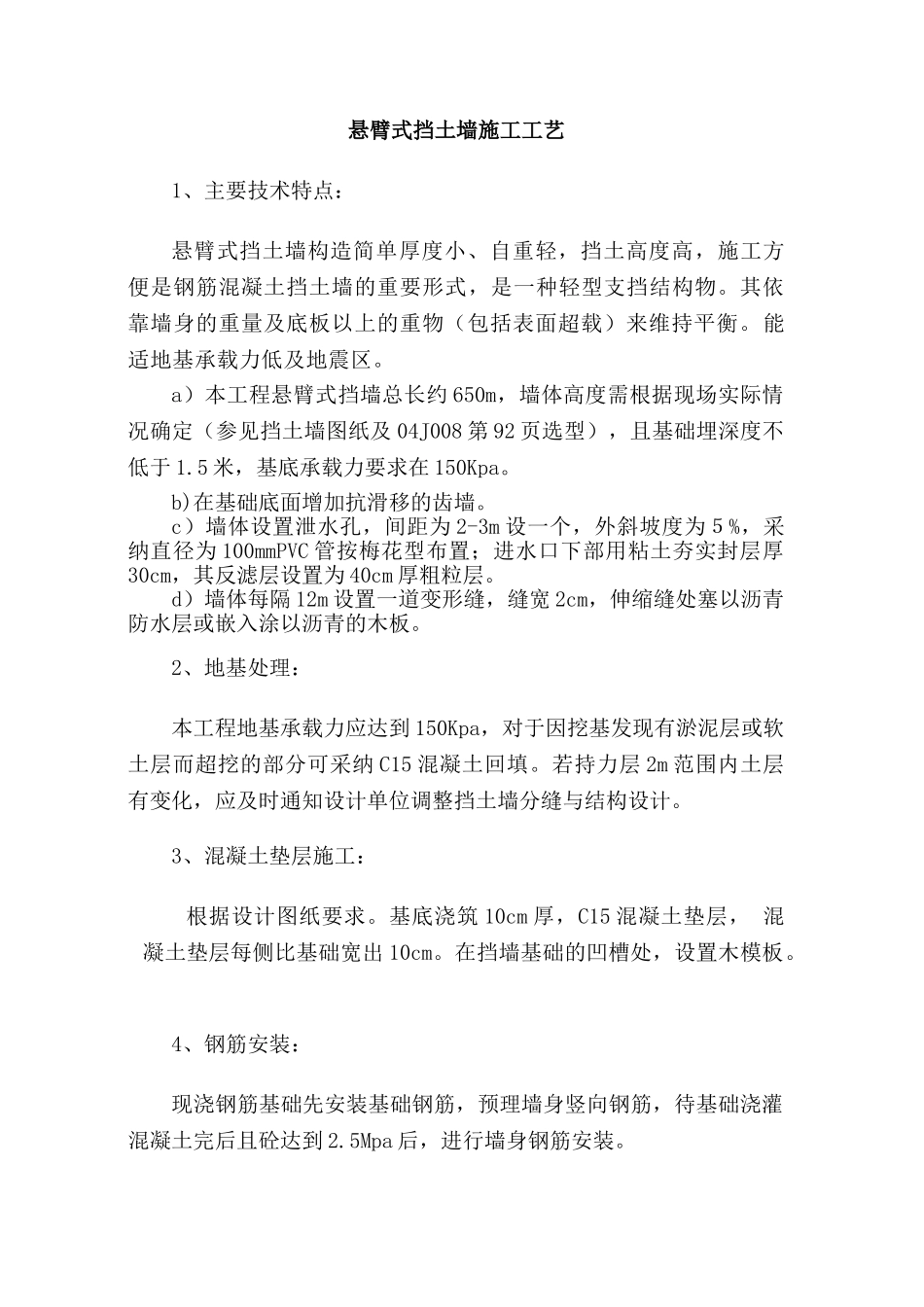

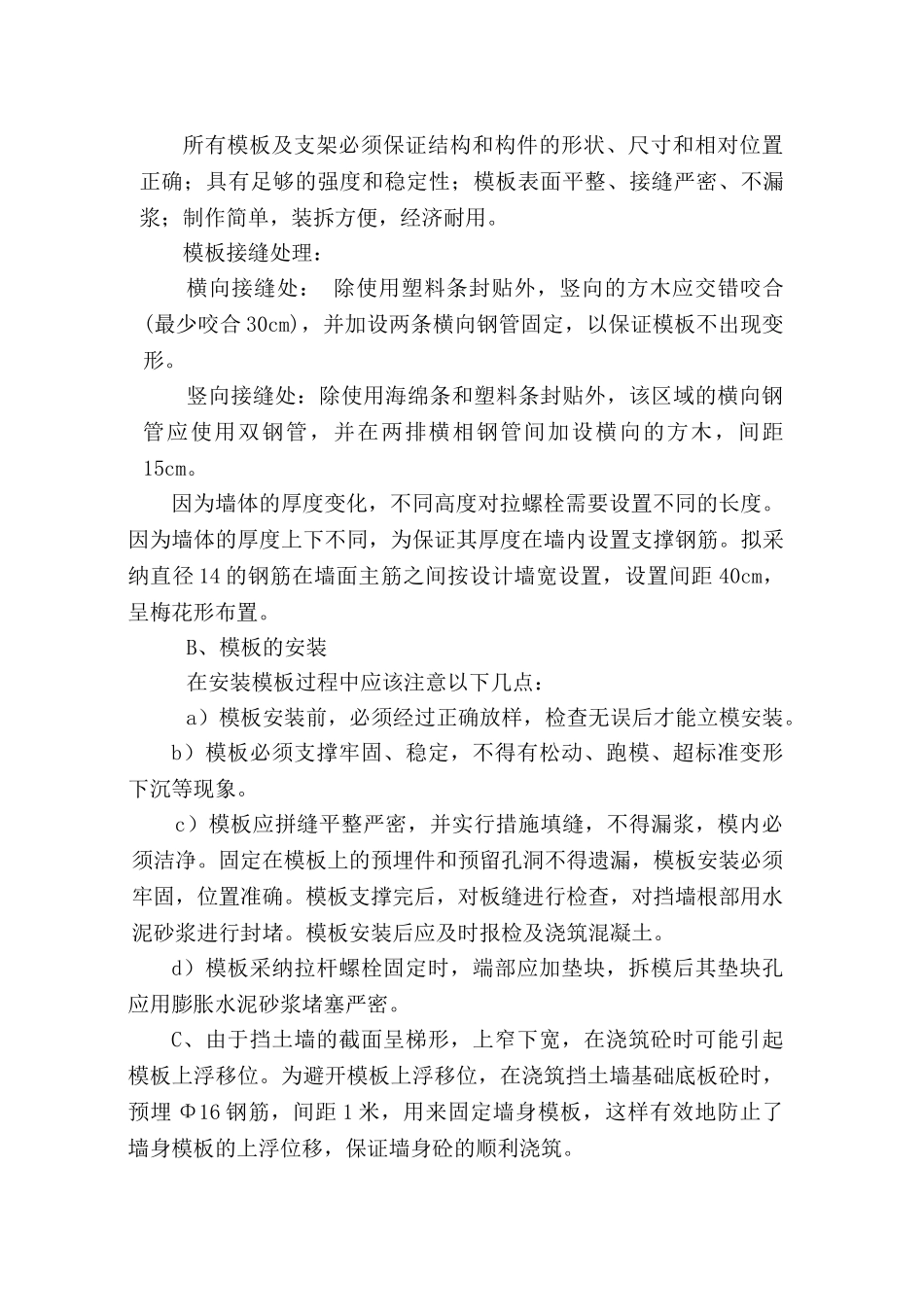

悬臂式挡土墙施工工艺1、主要技术特点：悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物（包括表面超载）来维持平衡。能适地基承载力低及地震区。a）本工程悬臂式挡墙总长约 650m，墙体高度需根据现场实际情况确定（参见挡土墙图纸及 04J008 第 92 页选型），且基础埋深度不低于 1.5 米，基底承载力要求在 150Kpa。b)在基础底面增加抗滑移的齿墙。c）墙体设置泄水孔，间距为 2-3m 设一个，外斜坡度为５%，采纳直径为 100mmPVC 管按梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为 40cm 厚粗粒层。d）墙体每隔 12m 设置一道变形缝，缝宽 2cm，伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板。2、地基处理：本工程地基承载力应达到 150Kpa，对于因挖基发现有淤泥层或软土层而超挖的部分可采纳 C15 混凝土回填。若持力层 2m 范围内土层有变化，应及时通知设计单位调整挡土墙分缝与结构设计。3、混凝土垫层施工：根据设计图纸要求。基底浇筑 10cm 厚，C15 混凝土垫层， 混凝土垫层每侧比基础宽出 10cm。在挡墙基础的凹槽处，设置木模板。 4、钢筋安装： 现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到 2.5Mpa 后，进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工法律规范规定执行。钢筋交叉点采纳铁丝扎牢。所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。为保证保护层厚度垫块预制时厚度要准确，强度要保证。5、模板工程：A、模板设计模板采纳 2.44m*1.22m*1.2cm 木胶板，模板的拼缝模板缝采纳塑料条封贴，防止漏浆。板后使用成型方木竖向钉于模板后，方木间距10cm。模板采纳拉杆螺栓固定间距经计算确定（见下面计算结果）,横 向 使 用 一 根 φ48×3.5mm 钢 管 固 定 方 木 ， 竖 向 使 用 2 根φ48×3.5mm 钢管，使用燕尾卡加双螺帽与对拉螺栓相固定。固定钢管间距与对拉螺栓间距相同。模板示意简图如下： 竹胶板竖向钢管 对拉螺栓 横向钢管 燕尾卡 木方 5*8方木所有模板及支架必须保证结构和构...
