手机供电电路与工作原理82573

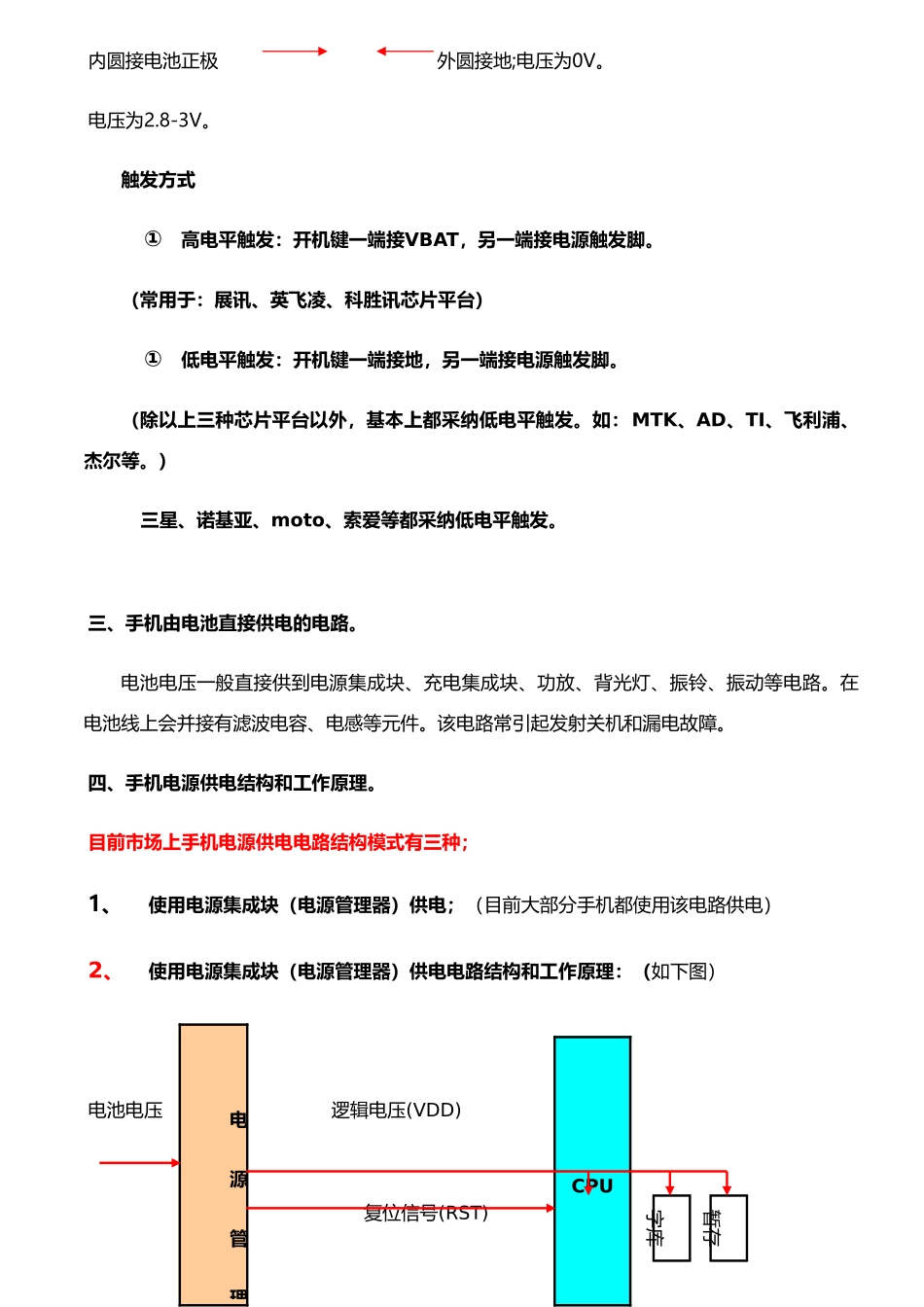

手机供电电路结构和工作原理一、电池脚的结构和功能。目前手机电池脚有四脚和三脚两种：（如下图）正温类 负 正温 负极度型 极极 度 极脚 脚脚（图一）（图二）1、电池正极（VBATT）负责供电。2、TEMP：电池温度检测该脚检测电池温度；有些机还参加开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。4、电池负极（GND）即手机公共地。二、 开关机键:开机触发电压约为2.8-3V(如下图)。内圆接电池正极外圆接地;电压为0V。电压为2.8-3V。触发方式①高电平触发：开机键一端接VBAT，另一端接电源触发脚。（常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。（除以上三种芯片平台以外，基本上都采纳低电平触发。如：MTK、AD、TI、飞利浦、杰尔等。） 三星、诺基亚、moto、索爱等都采纳低电平触发。三、手机由电池直接供电的电路。电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。在电池线上会并接有滤波电容、电感等元件。该电路常引起发射关机和漏电故障。四、手机电源供电结构和工作原理。 目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压逻辑电压(VDD) 复位信号(RST)电源管理CPU字库暂存射频电压(VREF)VTCXO26M13MON/OFF AFC开机维持关机检测（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。2）该电路掌握重点:（1）各元件的功能与作用。（2）各路电压的产生及走向。（3）复位信号的产生及作用。（4）13M时钟信号的产生及走向。2中频 分频（5）开机过程。（6）关机过程。3)、电路分析。（1）各元件的功能与作用。电源集成块：a)、提供各路工作电源；并提供逻辑复位信号(诺基亚系列手机的电源集成块还包含一个储存器，并存有部分软件资料；更换音频后应刷机）b)、有些手机还负责音频信号处理。c)、负责电池电量检测及充电控制。中频集成块：a)、接收时负责接收信号解调。b)、发射时负责发射信息调制。c)、结合26M晶体产生13M时钟。d)、控制RX-VC...
