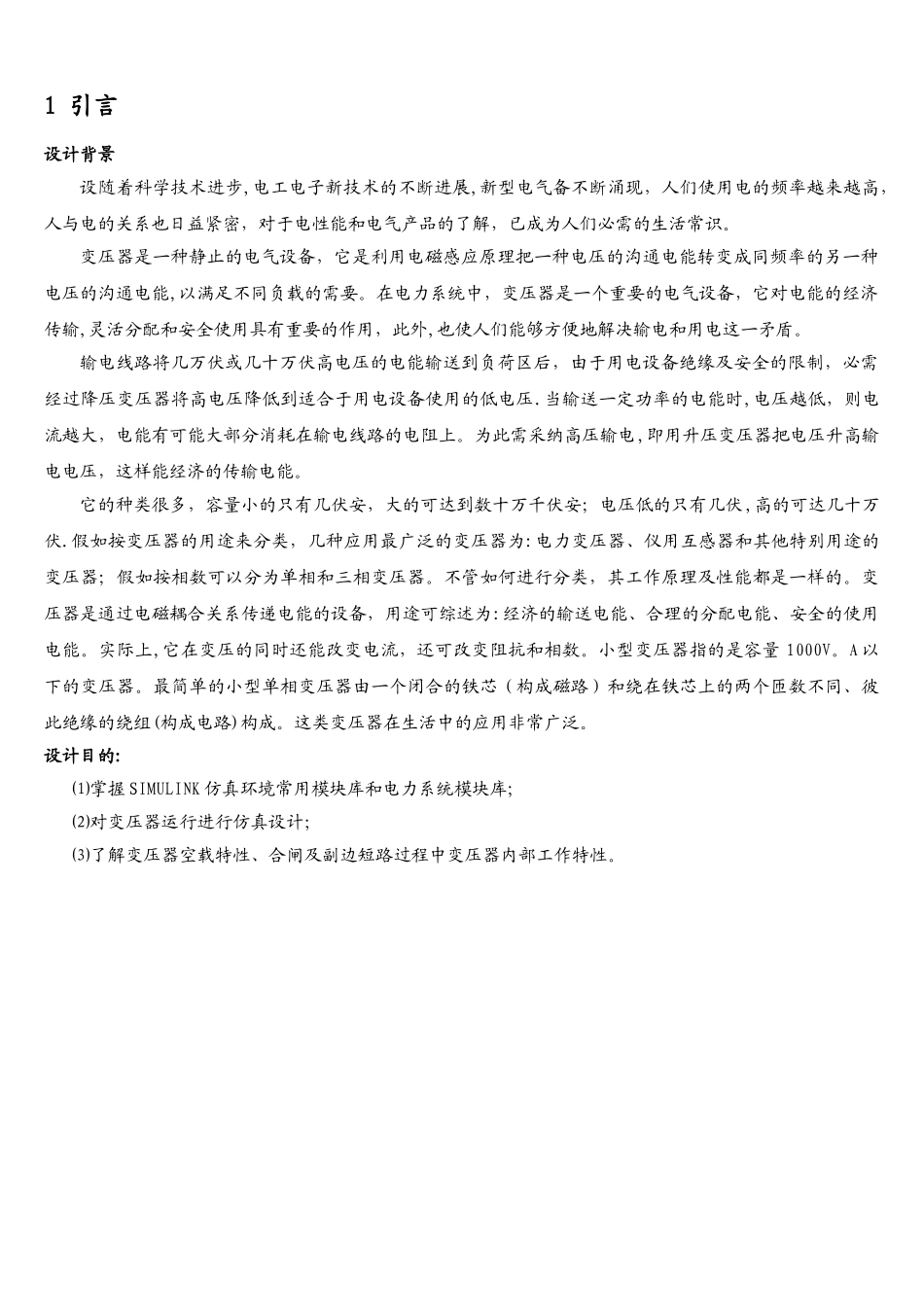

扬州大学专业软件应用综合设计报告 水能 学院 11 级 电气 专业题目 变压器综合仿真设计一 学生 浦健 学号 111704222 指导老师 张建华 2025 年 1 月 3 日变压器综合仿真设计一摘要： 变压器的稳定运行对于电网设备的连续可靠运转具有十分重要的意义.在正常情况下，变压器的励磁电流通常不会超过变压器额定电流的 ２％ ～５%。但当变压器空载合闸或外部故障切除恢复供电时，变压器一次绕组内会产生数值极大的瞬态励磁涌流，励磁涌流一方面会导致绕组变形，减小变压器的使用寿命 ;另一方面还会使变压器差动保护装置产生误动作，此外励磁涌流中包含的高次谐波以及直流重量，会降低电力系统的供电质量，在一定条件下可能会引起电力系统谐振,产生过电压.目前对励磁涌流的讨论包括两方面:一是如何有效抑制励磁涌流；二是如何鉴别励磁涌流与故障电流.但可以鉴别只表明差动保护不会误动作，并未减小变压器的瞬态过渡过程对电网的冲击以及对绕组的损伤。未来的进展方向还是在于提出更好地抑制涌流产生的方法和策略，而这又离不开对励磁涌流产生的原理及过程进行正确的分析与测量。本文针对单相变压器空载合闸励磁涌流的暂态特性进行了建模和实验讨论 .本文主要介绍单相变压器的基本工作原理并在此基础上结合 MATLAB 软件，通过仿真测试介绍单相线性、非线性单相变压器的空载及合闸过程的特性.同时，本文也会在仿真过程中结合事例，讲解运用 MATLAB 及 Simulink 进行电路仿真的基本知识。关键字：MATLAB；Simulink；单相变压器；空载运行1 引言设计背景设随着科学技术进步,电工电子新技术的不断进展,新型电气备不断涌现，人们使用电的频率越来越高，人与电的关系也日益紧密，对于电性能和电气产品的了解，已成为人们必需的生活常识。变压器是一种静止的电气设备，它是利用电磁感应原理把一种电压的沟通电能转变成同频率的另一种电压的沟通电能,以满足不同负载的需要。在电力系统中，变压器是一个重要的电气设备，它对电能的经济传输,灵活分配和安全使用具有重要的作用，此外,也使人们能够方便地解决输电和用电这一矛盾。输电线路将几万伏或几十万伏高电压的电能输送到负荷区后，由于用电设备绝缘及安全的限制，必需经过降压变压器将高电压降低到适合于用电设备使用的低电压.当输送一定功率的电能时,电压越低，则电流越大，电能有可能大部分消耗在输电线路的电阻上。为此需采纳高压输电,即用升压变压器把电压升高输电电压，这样...
