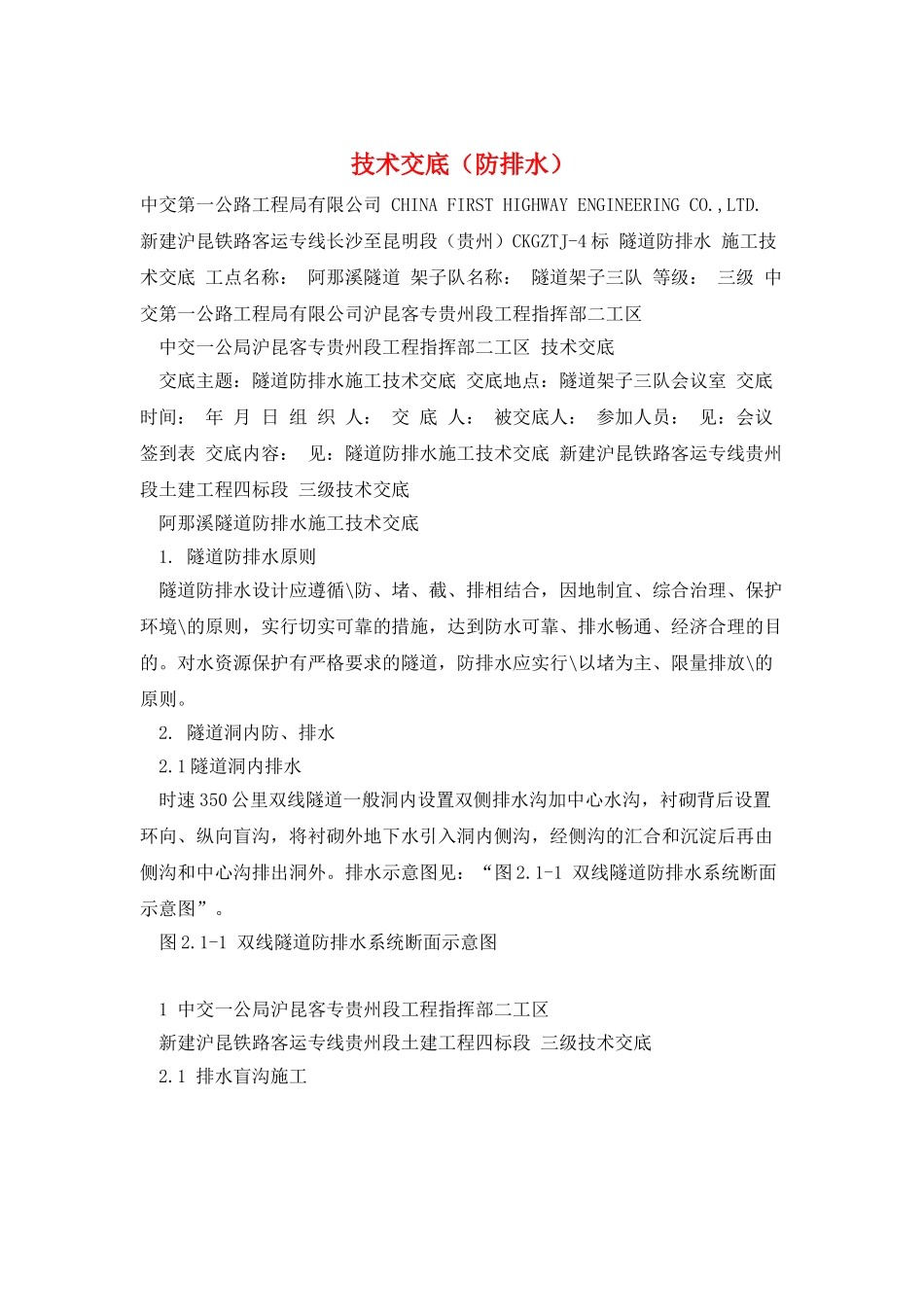

技术交底（防排水）中交第一公路工程局有限公司 CHINA FIRST HIGHWAY ENGINEERING CO.,LTD. 新建沪昆铁路客运专线长沙至昆明段（贵州）CKGZTJ-4 标 隧道防排水 施工技术交底 工点名称： 阿那溪隧道 架子队名称： 隧道架子三队 等级： 三级 中交第一公路工程局有限公司沪昆客专贵州段工程指挥部二工区 中交一公局沪昆客专贵州段工程指挥部二工区 技术交底 交底主题：隧道防排水施工技术交底 交底地点：隧道架子三队会议室 交底时间： 年 月 日 组 织 人： 交 底 人： 被交底人： 参加人员： 见：会议签到表 交底内容： 见：隧道防排水施工技术交底 新建沪昆铁路客运专线贵州段土建工程四标段 三级技术交底 阿那溪隧道防排水施工技术交底 1. 隧道防排水原则 隧道防排水设计应遵循\防、堵、截、排相结合，因地制宜、综合治理、保护环境\的原则，实行切实可靠的措施，达到防水可靠、排水畅通、经济合理的目的。对水资源保护有严格要求的隧道，防排水应实行\以堵为主、限量排放\的原则。 2. 隧道洞内防、排水 2.1 隧道洞内排水 时速 350 公里双线隧道一般洞内设置双侧排水沟加中心水沟，衬砌背后设置环向、纵向盲沟，将衬砌外地下水引入洞内侧沟，经侧沟的汇合和沉淀后再由侧沟和中心沟排出洞外。排水示意图见：“图 2.1-1 双线隧道防排水系统断面示意图”。 图 2.1-1 双线隧道防排水系统断面示意图 1 中交一公局沪昆客专贵州段工程指挥部二工区 新建沪昆铁路客运专线贵州段土建工程四标段 三级技术交底 2.1 排水盲沟施工 洞内排水盲沟主要包括环向排水盲沟（D=50mm）、纵向集水盲沟（D=150mm）、横向排水管（D=150mm），三者通过变径三通连为一体，形成完整的排水系统。 2.1.1 环向排水盲沟施作方法 在隧道初期支护与防水板间设透水环向盲沟，在泄水孔标高处通过变径三通与纵向盲沟相连通。环向盲沟间距根据设计、法律规范要求进行布设，在水量较大地段适当加密。环向盲沟采纳在预安装位置打孔装入小木楔铅丝绑扎固定，环向盲沟布置见：“图 2.1.1-1 盲沟安装示意图”。 图 2.1.1-1 盲沟安装示意图 2.1.2 纵向排水盲沟施作方法 纵向排水盲沟的设置及坡度应根据设计要求安设。并与环向、横向盲沟连成一体，形成一个完整的排水系统。沿线钻孔，定位孔间距在 30cm～50cm。将膨胀锚栓打入定位孔或用锚固剂将钢筋头预埋在定位孔中，固定钉安在盲沟的两侧。用无纺布包住盲沟，用扎...
