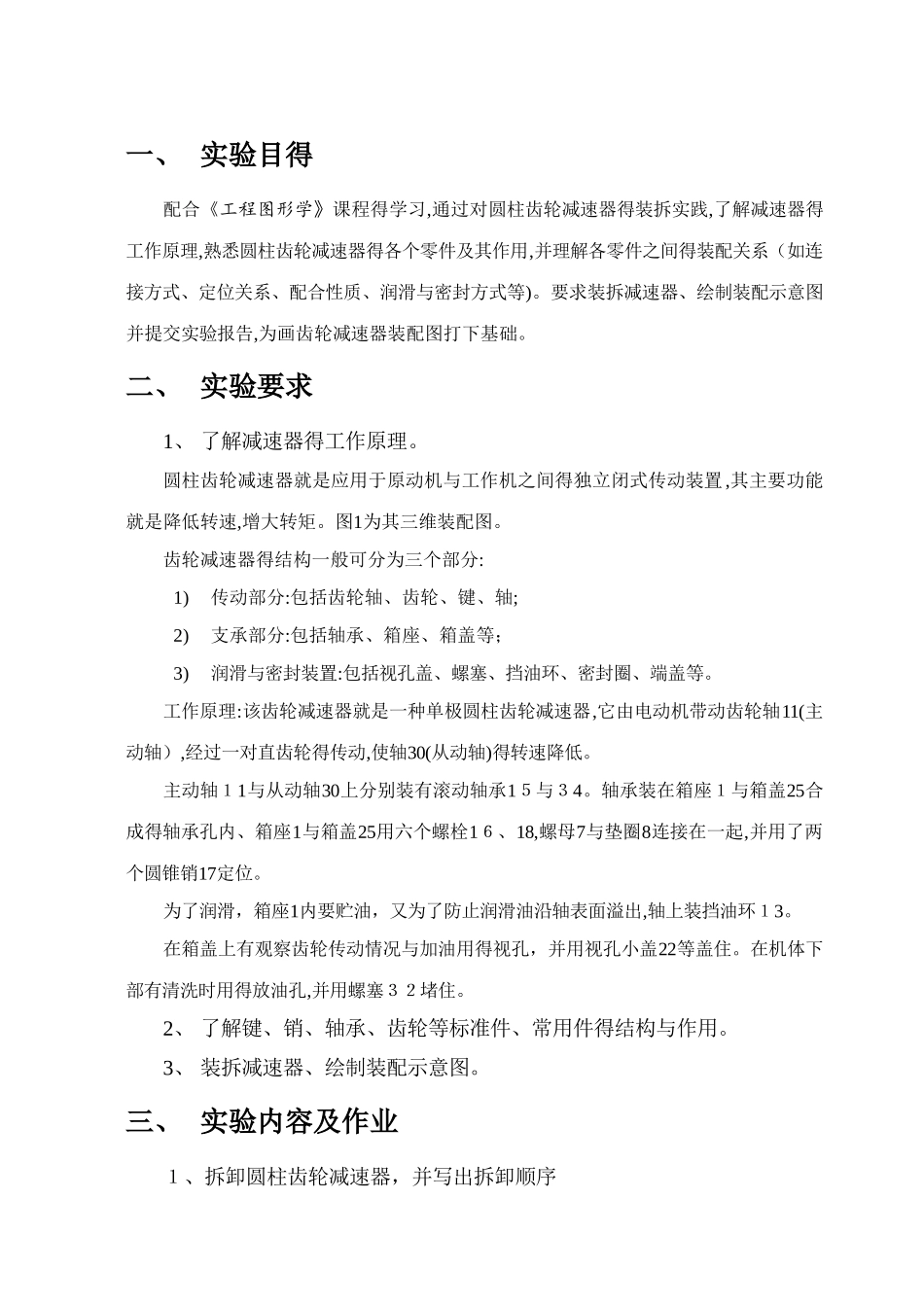

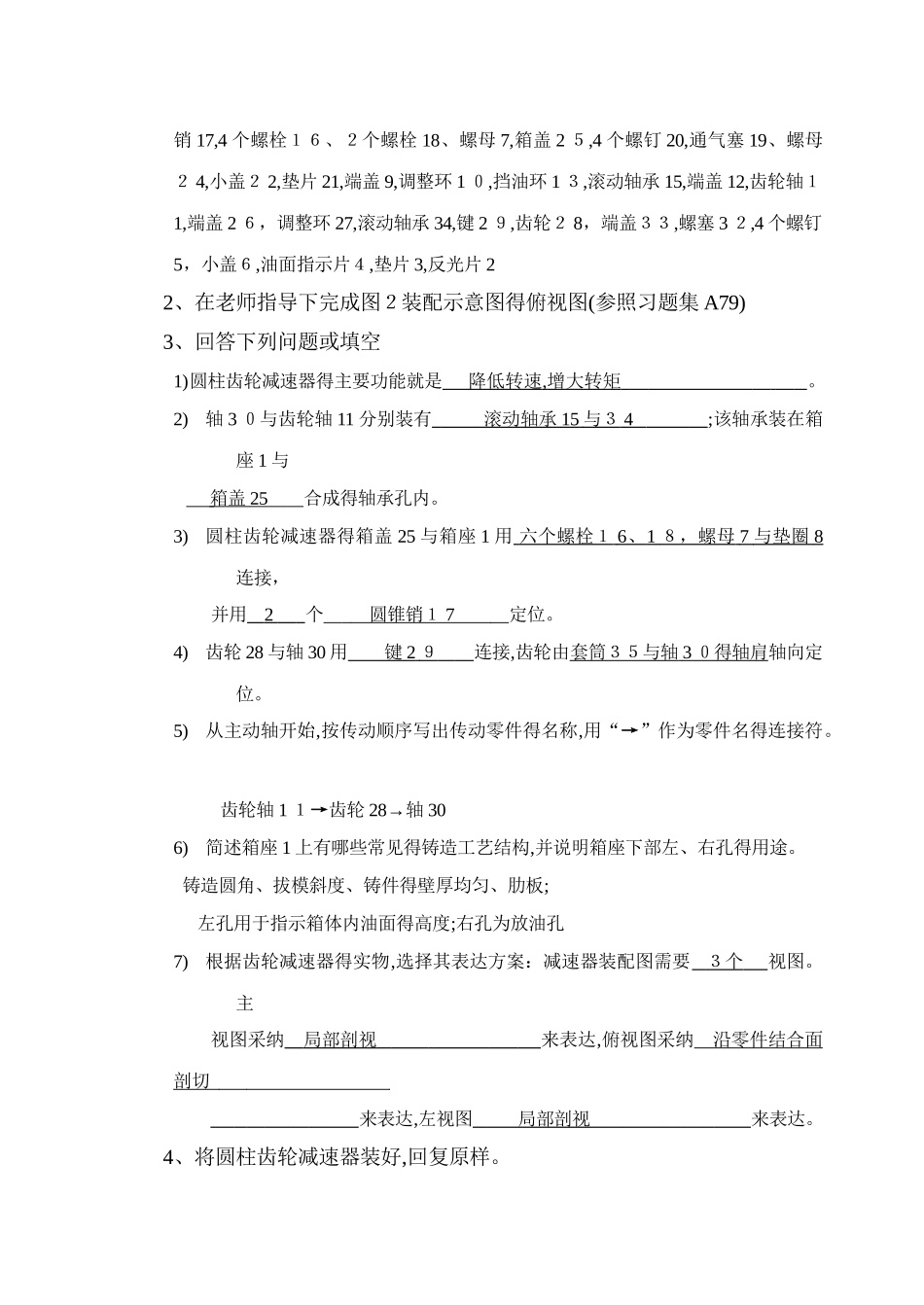

实 验 报 告课 程 名 称 实 验 名 称 拆装一级圆柱齿轮减速器 实 验 日 期 学 生 专 业 学 生 学 号 学 生 姓 名 实验室名称 工 程 图 学 实 验 室 老 师 姓 名 成绩 南京理工大学机械工程学院一、 实验目得配合《工程图形学》课程得学习,通过对圆柱齿轮减速器得装拆实践,了解减速器得工作原理,熟悉圆柱齿轮减速器得各个零件及其作用,并理解各零件之间得装配关系（如连接方式、定位关系、配合性质、润滑与密封方式等)。要求装拆减速器、绘制装配示意图并提交实验报告,为画齿轮减速器装配图打下基础。二、 实验要求1、 了解减速器得工作原理。圆柱齿轮减速器就是应用于原动机与工作机之间得独立闭式传动装置 ,其主要功能就是降低转速,增大转矩。图1为其三维装配图。齿轮减速器得结构一般可分为三个部分:1)传动部分:包括齿轮轴、齿轮、键、轴;2)支承部分:包括轴承、箱座、箱盖等；3)润滑与密封装置:包括视孔盖、螺塞、挡油环、密封圈、端盖等。工作原理:该齿轮减速器就是一种单极圆柱齿轮减速器,它由电动机带动齿轮轴11(主动轴）,经过一对直齿轮得传动,使轴30(从动轴)得转速降低。主动轴１1与从动轴30上分别装有滚动轴承1５与３4。轴承装在箱座１与箱盖25合成得轴承孔内、箱座1与箱盖25用六个螺栓1６、18,螺母7与垫圈8连接在一起,并用了两个圆锥销17定位。为了润滑，箱座1内要贮油，又为了防止润滑油沿轴表面溢出,轴上装挡油环１3。在箱盖上有观察齿轮传动情况与加油用得视孔，并用视孔小盖22等盖住。在机体下部有清洗时用得放油孔,并用螺塞３２堵住。2、 了解键、销、轴承、齿轮等标准件、常用件得结构与作用。3、 装拆减速器、绘制装配示意图。三、 实验内容及作业１、拆卸圆柱齿轮减速器，并写出拆卸顺序销 17,4 个螺栓１６、２个螺栓 18、螺母 7,箱盖 2 ５,4 个螺钉 20,通气塞 19、螺母２ 4,小盖２ 2,垫片 21,端盖 9,调整环 1 ０,挡油环 1 ３,滚动轴承 15,端盖 12,齿轮轴１1,端盖 2 ６，调整环 27,滚动轴承 34,键 2 ９,齿轮２ 8，端盖３３,螺塞 3 ２,4 个螺钉5，小盖６,油面指示片４,垫片 3,反光片 22、在老师指导下完成图２装配示意图得俯视图(参照习题集 A79)3、回答下列问题或填空1)圆柱齿轮减速器得主要功能就是 降低转速 , 增大转矩 。2)轴 3 ０与齿轮轴 11 分别装有 滚动轴承 15 与３ 4 ;该轴承装在箱座 1 与 箱盖 25 合成得轴承孔内...
