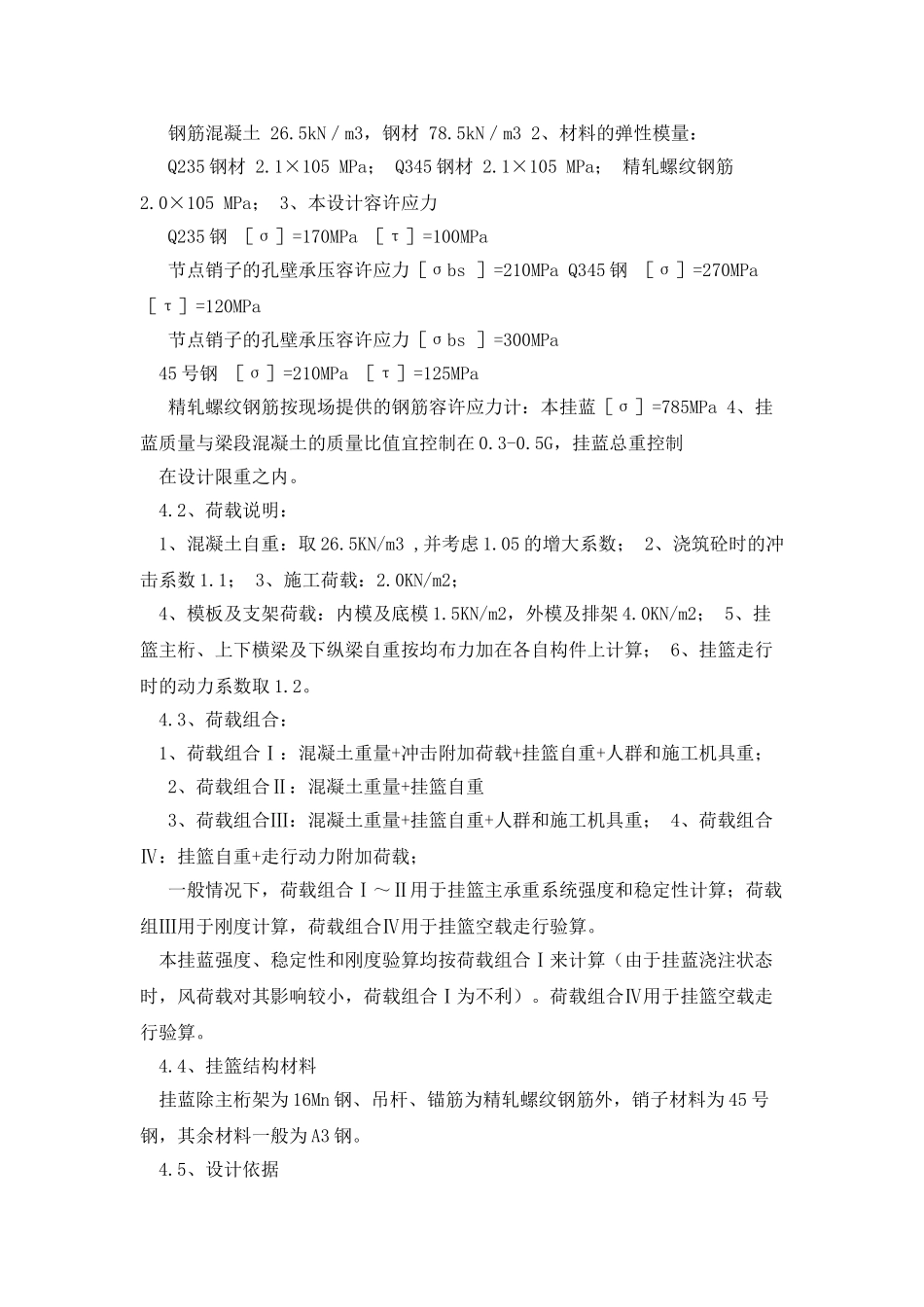

挂篮设计计算书（详细）挂篮设计计算书 一、工程概况： XX 主桥为（30m+50m+30m）三跨预应力混凝土连续箱梁，桥梁全长 110m。 本桥桥面全宽 26m，分两幅，中央分隔带 2 米，每幅桥采纳单箱单室断面，箱梁顶板宽 12.65 米，底板宽 7.0 米，箱梁顶面设 2%单项横坡。墩顶 0 号梁段长 10.0米，四个“T 构”的悬臂各分为 5 对梁段，累计悬臂总长 76 米。 本次设计的挂篮为全新设计，承受荷载 100KN，最大节段长度 4.0m，共计有 4套 8 个头。 二、挂蓝主要组成结构： 1、主桁系统：横向由两片贝雷片组成一片主桁，一个头共两片主桁组成； 2、前、后上横梁：由型钢和钢板构成。 3、内、外模系统：由内、外模板及其支架组成； 4、底模平台及其吊挂系统：由前下横梁、后下横梁、纵梁和底模组成的底模平台和其前、后吊挂锚固系统组成； 5、平衡及锚固系统：由锚固构件、滚轴等组成，以便挂篮在灌注砼和空载行走时，具有必要的稳定性。 7、走行系统：由 P43 轨道、锚固构件及预埋件组成。 具体请详见挂蓝总布置图 三、计算工况： 节段施工一般分为以下步骤： ①挂篮空载走行就位。 ②立模。③绑扎钢筋并浇注混凝土。④混凝土养生达到设计强度后，按设计顺序张拉预应力钢筋或钢束，拆模。步骤①和步骤③为施工最不利， 故根据设计图的要求及挂蓝的施工工序，挂篮计算共分以下 3 个计算工况： 工况 1，施工 2#节段时，梁长 L=3.5m，砼重 900KN； 工况 2，施工 4#节段时，梁长 L=4.0m，砼重 950KN； 工况 3，挂篮走行，挂篮只承受模板及施工荷载。 四、设计相关说明： 4.1、设计相关参数 1、材料容重： 钢筋混凝土 26.5kN／m3，钢材 78.5kN／m3 2、材料的弹性模量： Q235 钢材 2.1×105 MPa； Q345 钢材 2.1×105 MPa； 精轧螺纹钢筋 2.0×105 MPa； 3、本设计容许应力 Q235 钢 ［σ］=170MPa ［τ］=100MPa 节点销子的孔壁承压容许应力［σbs ］=210MPa Q345 钢 ［σ］=270MPa ［τ］=120MPa 节点销子的孔壁承压容许应力［σbs ］=300MPa 45 号钢 ［σ］=210MPa ［τ］=125MPa 精轧螺纹钢筋按现场提供的钢筋容许应力计：本挂蓝［σ］=785MPa 4、挂蓝质量与梁段混凝土的质量比值宜控制在 0.3-0.5G，挂蓝总重控制 在设计限重之内。 4.2、荷载说明： 1、混凝土自重：取 26.5KN/m3 ,并考虑 1.05 的增大系数； 2、浇筑砼时的冲击系数 1.1； 3、施工荷载：2...
