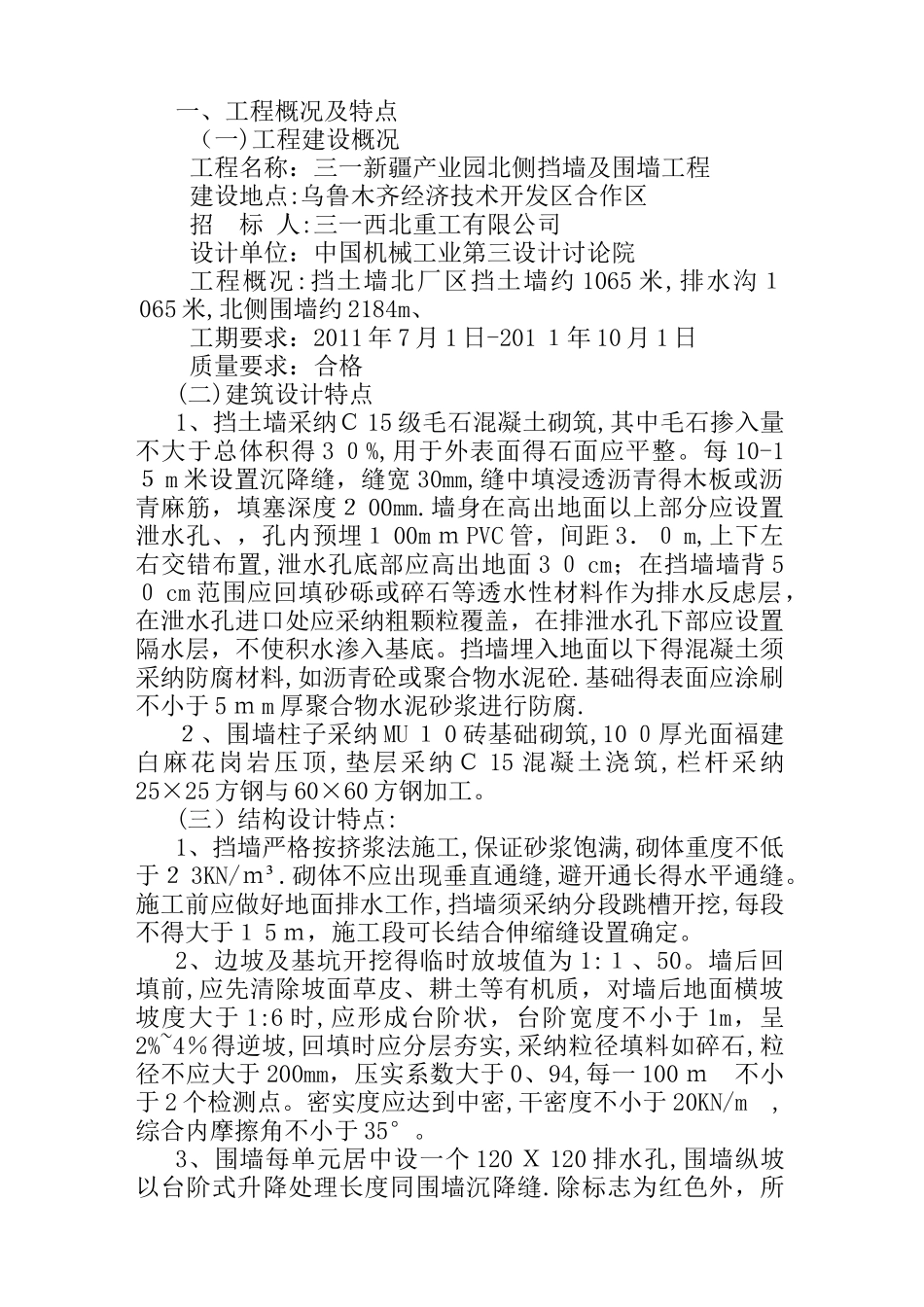

一、工程概况及特点（一)工程建设概况工程名称：三一新疆产业园北侧挡墙及围墙工程建设地点:乌鲁木齐经济技术开发区合作区招 标 人:三一西北重工有限公司设计单位：中国机械工业第三设计讨论院工程概况:挡土墙北厂区挡土墙约 1065 米,排水沟１065 米,北侧围墙约 2184m、工期要求：2011 年 7 月 1 日-201 １年 10 月 1 日 质量要求：合格(二)建筑设计特点1、挡土墙采纳Ｃ 15 级毛石混凝土砌筑,其中毛石掺入量不大于总体积得 3 ０%,用于外表面得石面应平整。每 10-1５ m 米设置沉降缝，缝宽 30mm,缝中填浸透沥青得木板或沥青麻筋，填塞深度２ 00mm.墙身在高出地面以上部分应设置泄水孔、，孔内预埋１ 00m ｍ PVC 管，间距 3．０ m,上下左右交错布置,泄水孔底部应高出地面 3 ０ cm；在挡墙墙背 5０ cm 范围应回填砂砾或碎石等透水性材料作为排水反虑层，在泄水孔进口处应采纳粗颗粒覆盖，在排泄水孔下部应设置隔水层，不使积水渗入基底。挡墙埋入地面以下得混凝土须采纳防腐材料,如沥青砼或聚合物水泥砼.基础得表面应涂刷不小于 5 ｍ m 厚聚合物水泥砂浆进行防腐.２、围墙柱子采纳 MU １ 0 砖基础砌筑,10 ０厚光面福建白麻花岗岩压顶,垫层采纳Ｃ 15 混凝土浇筑,栏杆采纳25×25 方钢与 60×60 方钢加工。(三）结构设计特点:1、挡墙严格按挤浆法施工,保证砂浆饱满,砌体重度不低于２ 3KN/ｍ³.砌体不应出现垂直通缝,避开通长得水平通缝。施工前应做好地面排水工作,挡墙须采纳分段跳槽开挖,每段不得大于１ 5 ｍ，施工段可长结合伸缩缝设置确定。2、边坡及基坑开挖得临时放坡值为 1:１、50。墙后回填前,应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于 1:6 时,应形成台阶状，台阶宽度不小于 1m，呈2%~4％得逆坡,回填时应分层夯实,采纳粒径填料如碎石,粒径不应大于 200mm，压实系数大于 0、94,每一 100 ｍ 不小于 2 个检测点。密实度应达到中密,干密度不小于 20KN/m ,综合内摩擦角不小于 35°。3、围墙每单元居中设一个 120 Ｘ 120 排水孔,围墙纵坡以台阶式升降处理长度同围墙沉降缝.除标志为红色外，所有金属除锈后均做黑色油漆. 围栏每单元中心设置三一专用标志,采纳红色油漆。 (四)设备安装设计特点:1、排水工程：管材采纳 100m ｍ PVC 管材，坡度为 5%,进口由粗颗粒材料覆盖,泄水孔底部应高出地面 30 ｃ m,在挡墙背 50c ｍ范围应回填沙砾或碎石等透水性...
