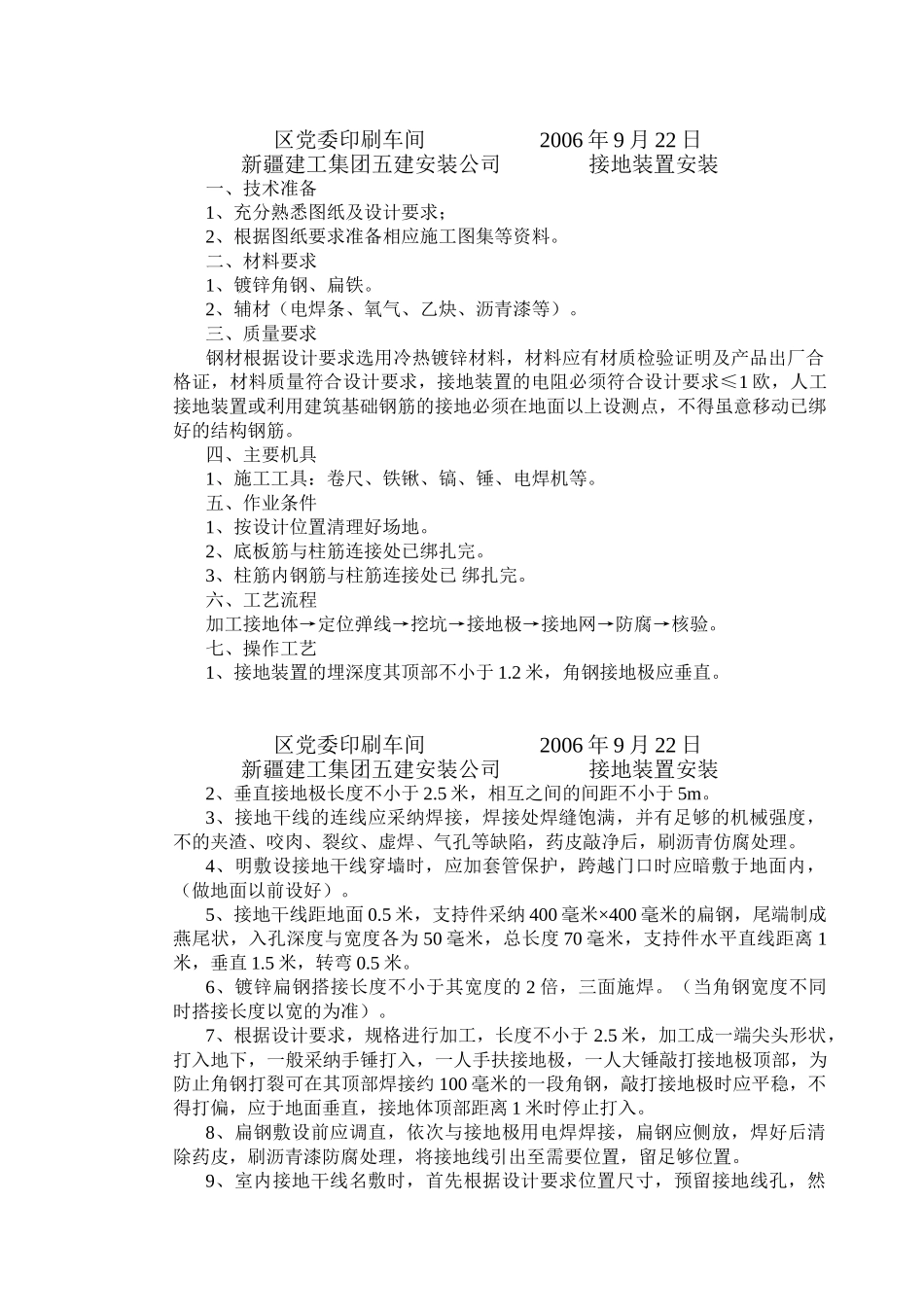

区党委印刷车间 2006 年 9 月 22 日新疆建工集团五建安装公司 接地装置安装一、技术准备1、充分熟悉图纸及设计要求；2、根据图纸要求准备相应施工图集等资料
二、材料要求1、镀锌角钢、扁铁
2、辅材（电焊条、氧气、乙炔、沥青漆等）
三、质量要求钢材根据设计要求选用冷热镀锌材料，材料应有材质检验证明及产品出厂合格证，材料质量符合设计要求，接地装置的电阻必须符合设计要求≤1 欧，人工接地装置或利用建筑基础钢筋的接地必须在地面以上设测点，不得虽意移动已绑好的结构钢筋
四、主要机具1、施工工具：卷尺、铁锹、镐、锤、电焊机等
五、作业条件1、按设计位置清理好场地
2、底板筋与柱筋连接处已绑扎完
3、柱筋内钢筋与柱筋连接处已 绑扎完
六、工艺流程加工接地体→定位弹线→挖坑→接地极→接地网→防腐→核验
七、操作工艺1、接地装置的埋深度其顶部不小于 1
2 米，角钢接地极应垂直
区党委印刷车间 2006 年 9 月 22 日新疆建工集团五建安装公司 接地装置安装2、垂直接地极长度不小于 2
5 米，相互之间的间距不小于 5m
3、接地干线的连线应采纳焊接，焊接处焊缝饱满，并有足够的机械强度，不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷，药皮敲净后，刷沥青仿腐处理
4、明敷设接地干线穿墙时，应加套管保护，跨越门口时应暗敷于地面内，（做地面以前设好）
5、接地干线距地面 0
5 米，支持件采纳 400 毫米×400 毫米的扁钢，尾端制成燕尾状，入孔深度与宽度各为 50 毫米，总长度 70 毫米，支持件水平直线距离 1米，垂直 1
5 米，转弯 0
6、镀锌扁钢搭接长度不小于其宽度的 2 倍，三面施焊
（当角钢宽度不同时搭接长度以宽的为准）
7、根据设计要求，规格进行加工，长度不小于 2
5 米，加工成一端尖头形状，打入地下，一般采纳手锤打入，一人手扶接地极，一人大锤敲打接地极顶部，为防
