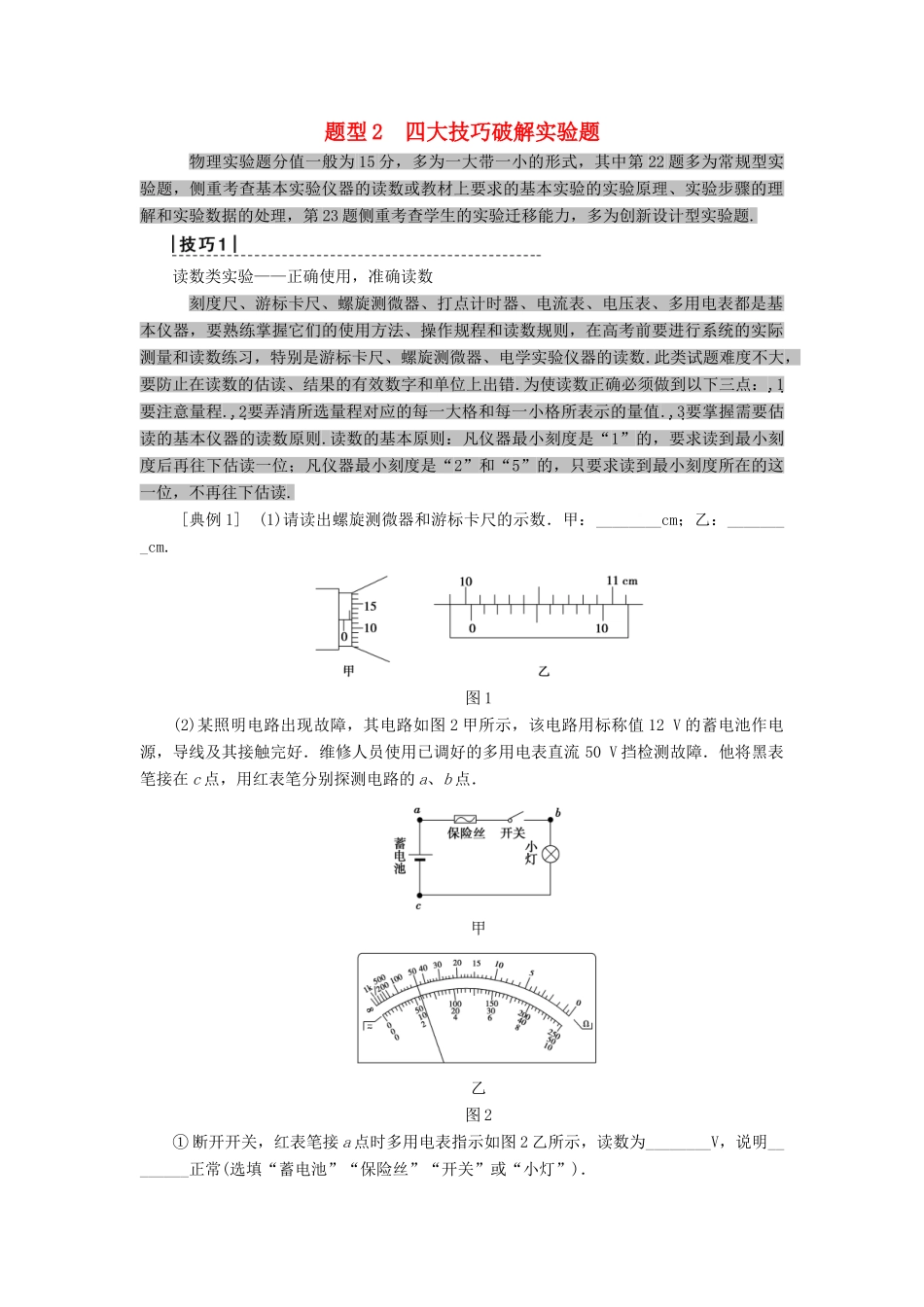

题型 2 四大技巧破解实验题 物理实验题分值一般为 15 分，多为一大带一小的形式，其中第 22 题多为常规型实验题，侧重考查基本实验仪器的读数或教材上要求的基本实验的实验原理、实验步骤的理解和实验数据的处理，第 23 题侧重考查学生的实验迁移能力，多为创新设计型实验题.读数类实验——正确使用，准确读数 刻度尺、游标卡尺、螺旋测微器、打点计时器、电流表、电压表、多用电表都是基本仪器，要熟练掌握它们的使用方法、操作规程和读数规则，在高考前要进行系统的实际测量和读数练习，特别是游标卡尺、螺旋测微器、电学实验仪器的读数.此类试题难度不大，要防止在读数的估读、结果的有效数字和单位上出错.为使读数正确必须做到以下三点：,1 要注意量程.,2 要弄清所选量程对应的每一大格和每一小格所表示的量值.,3 要掌握需要估读的基本仪器的读数原则.读数的基本原则：凡仪器最小刻度是“1”的，要求读到最小刻度后再往下估读一位；凡仪器最小刻度是“2”和“5”的，只要求读到最小刻度所在的这一位，不再往下估读. [典例 1] (1)请读出螺旋测微器和游标卡尺的示数．甲：________cm；乙：________cm.图 1(2)某照明电路出现故障，其电路如图 2 甲所示，该电路用标称值 12 V 的蓄电池作电源，导线及其接触完好．维修人员使用已调好的多用电表直流 50 V 挡检测故障．他将黑表笔接在 c 点，用红表笔分别探测电路的 a、b 点．甲乙图 2① 断开开关，红表笔接 a 点时多用电表指示如图 2 乙所示，读数为________V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．② 红表笔接 b 点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然和图 2乙相同，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．【解析】 (1)螺旋测微器的固定刻度读数为 0.5 mm，可动刻度读数为 0.01×11.7 mm＝0.117 mm，所以最终读数为 0.617 mm＝0.061 7 cm.游标卡尺的固定刻度读数为 100 mm，游标尺读数为 0.1×4 mm＝0.4 mm，所以最终读数为 100 mm＋0.4 mm＝100.4 mm＝10.04 cm.(2)① 多用电表直流 50 V 挡，每一小格是 1 V，要估读到 0.1 V，读数是 11.5 V，断开开关，多用电表直接测量电源两端电压，多用电表有示数且接近电源电动势，说明电源正常．②红表笔接 b 点，闭合开关，多用电表示数与①中相同，说明电路仍然处于断路状态...
