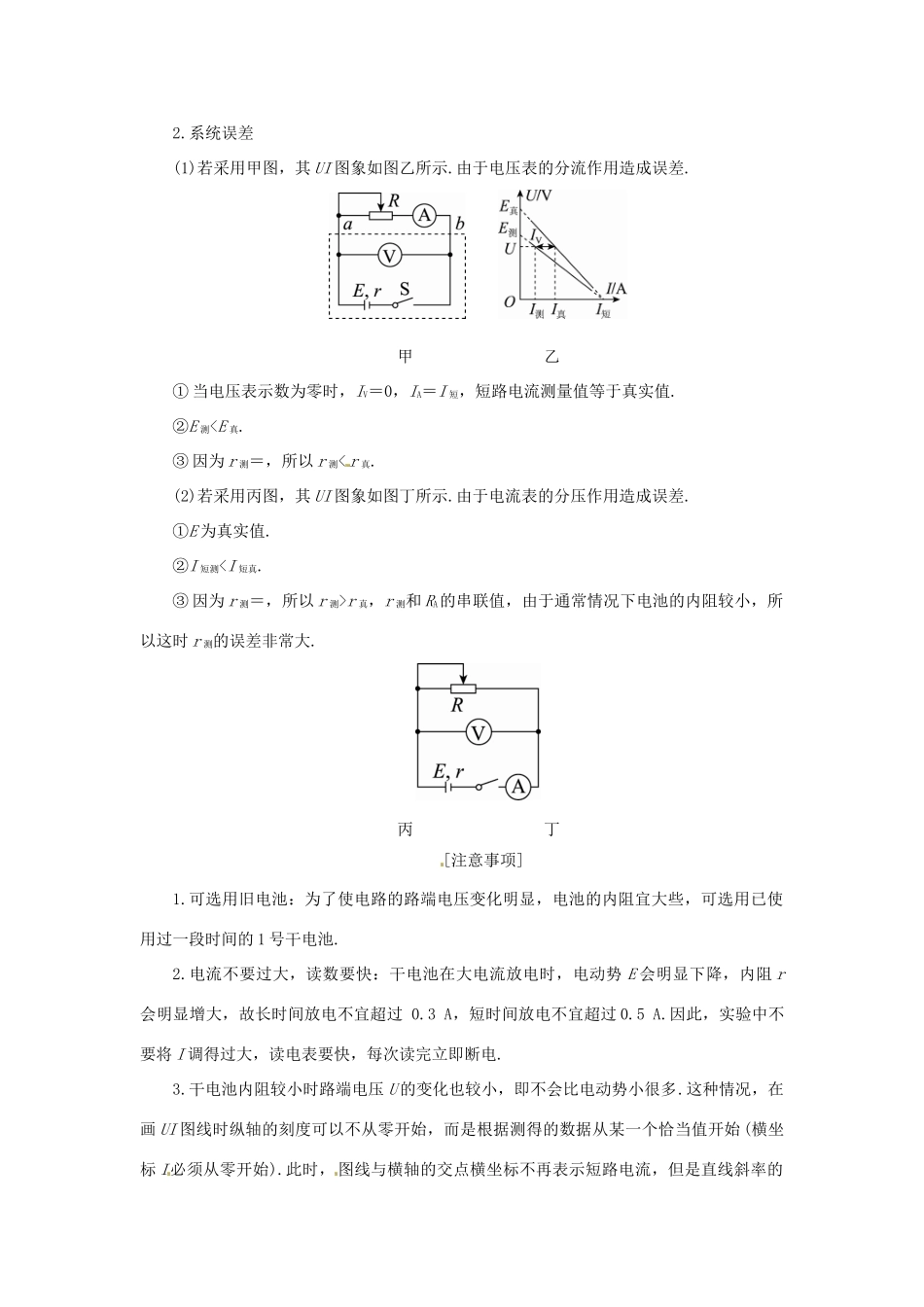

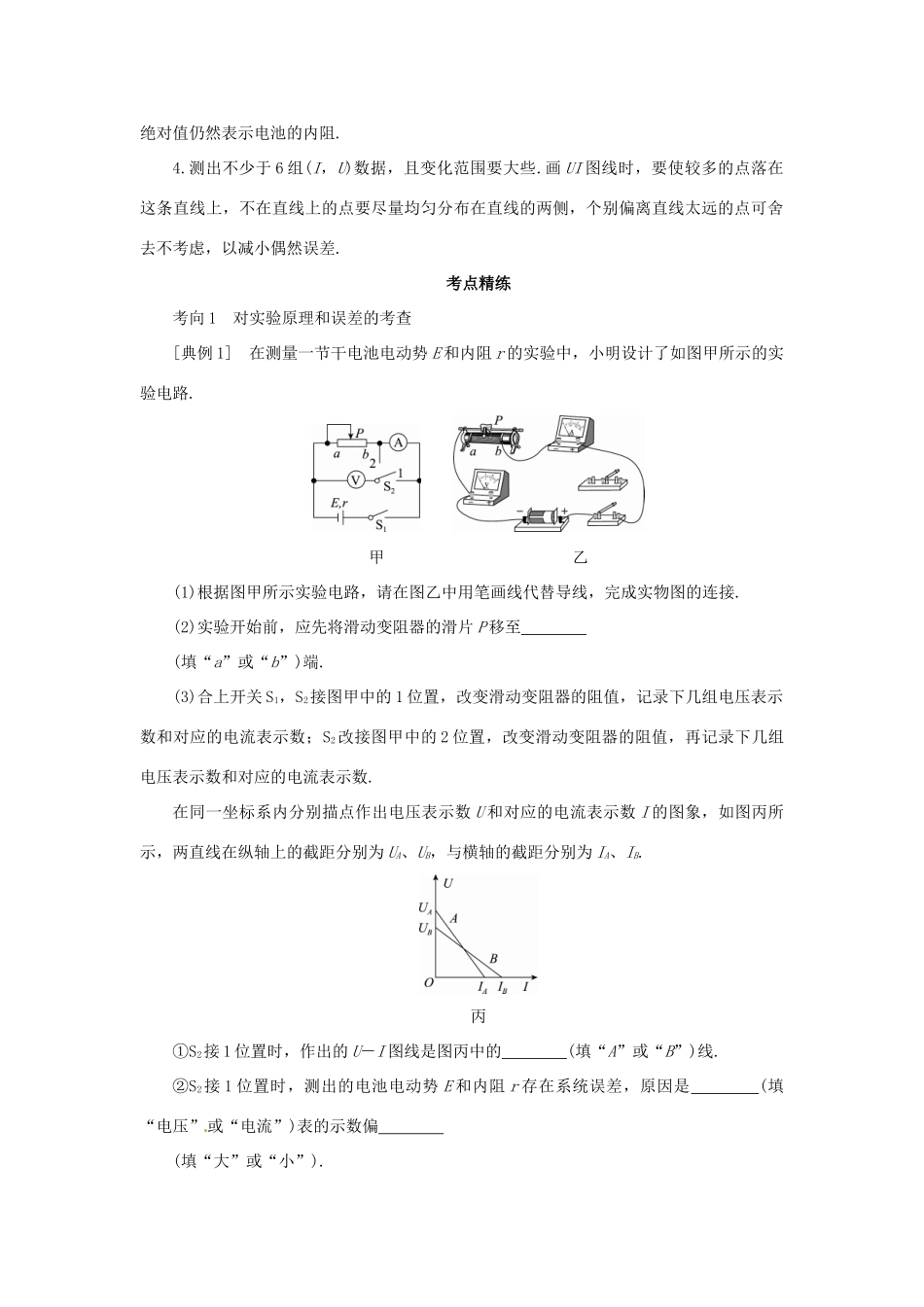

实验：测定电源的电动势和内阻 [基本要求][数据处理]1.计算法，解得：2.图象法(1)图线与纵轴交点为 E.(2)图线与横轴交点为 I 短＝.(3)图线斜率的绝对值表示r＝.[误差分析]1.偶然误差(1)由于电表读数不准引起误差.(2)用图象法求 E 和 r 时，由于作图不准确造成的误差.(3)测量过程中通电时间过长或电流过大，都会超越 E、r 变化.2.系统误差(1)若采用甲图，其 UI 图象如图乙所示.由于电压表的分流作用造成误差. 甲 乙① 当电压表示数为零时，IV＝0，IA＝I 短，短路电流测量值等于真实值.②E 测r 真，r 测和 RA的串联值，由于通常情况下电池的内阻较小，所以这时 r 测的误差非常大. 丙 丁 [注意事项]1.可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的 1 号干电池.2.电流不要过大，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r会明显增大，故长时间放电不宜超过 0.3 A，短时间放电不宜超过 0.5 A.因此，实验中不要将 I 调得过大，读电表要快，每次读完立即断电.3.干电池内阻较小时路端电压 U 的变化也较小，即不会比电动势小很多.这种情况，在画 UI 图线时纵轴的刻度可以不从零开始，而是根据测得的数据从某一个恰当值开始 (横坐标 I必须从零开始).此时， 图线与横轴的交点横坐标不再表示短路电流，但是直线斜率的绝对值仍然表示电池的内阻.4.测出不少于 6 组(I，U)数据，且变化范围要大些.画 UI 图线时，要使较多的点落在这条直线上，不在直线上的点要尽量均匀分布在直线的两侧，个别偏离直线太远的点可舍去不考虑，以减小偶然误差.考点精练考向 1 对实验原理和误差的考查[典例 1] 在测量一节干电池电动势 E 和内阻 r 的实验中，小明设计了如图甲所示的实验电路. 甲 乙(1)根据图甲所示实验电路，请在图乙中用笔画线代替导线，完成实物图的连接.(2)实验开始前，应先将滑动变阻器的滑片 P 移至 (填“a”或“b”)端.(3)合上开关 S1，S2接图甲中的 1 位置，改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数；S2改接图甲中的 2 位置，改变滑动变阻器的阻值，再记录下几组电压表示数和对应的电流表示数.在同一坐标系内分别...
