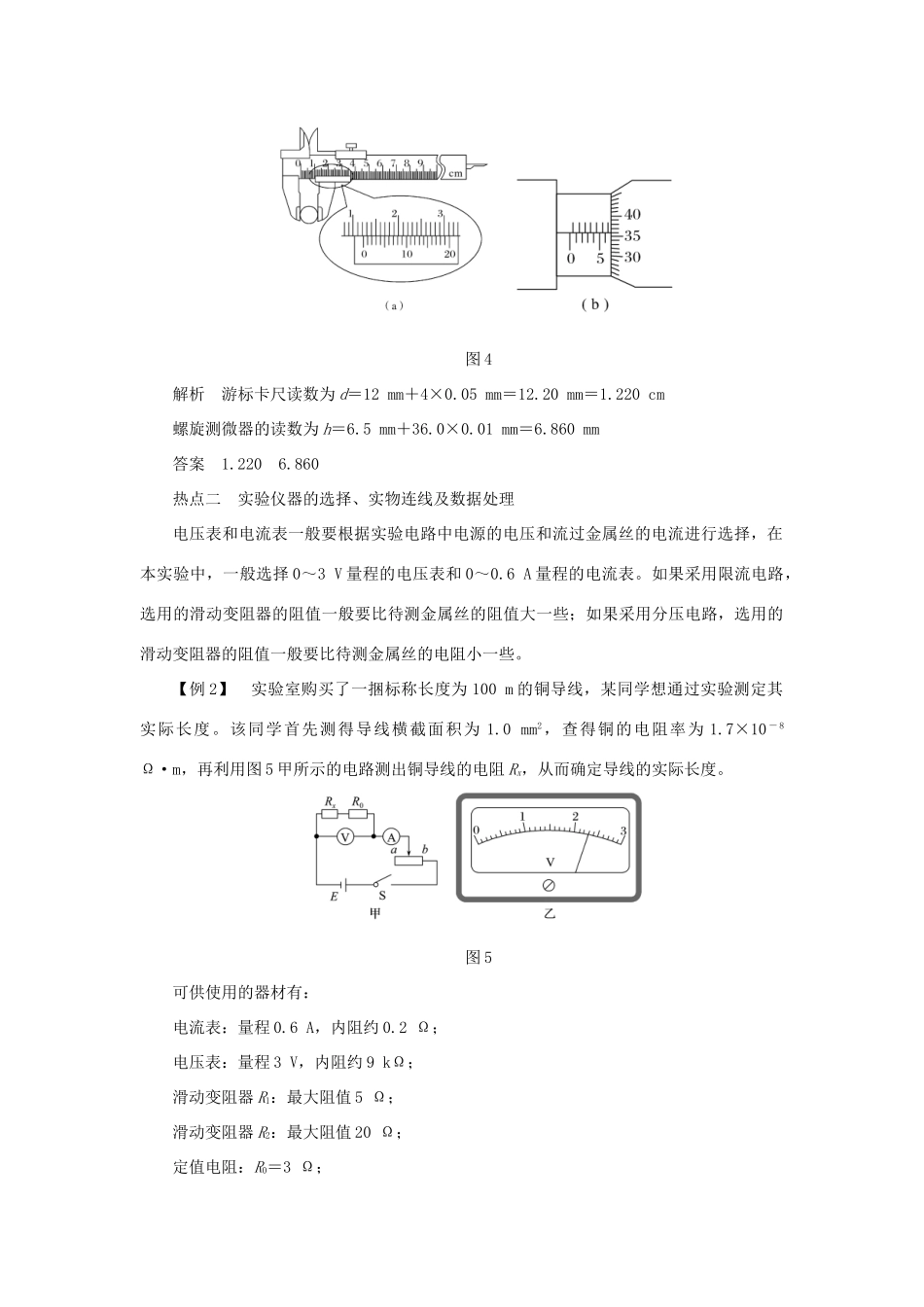

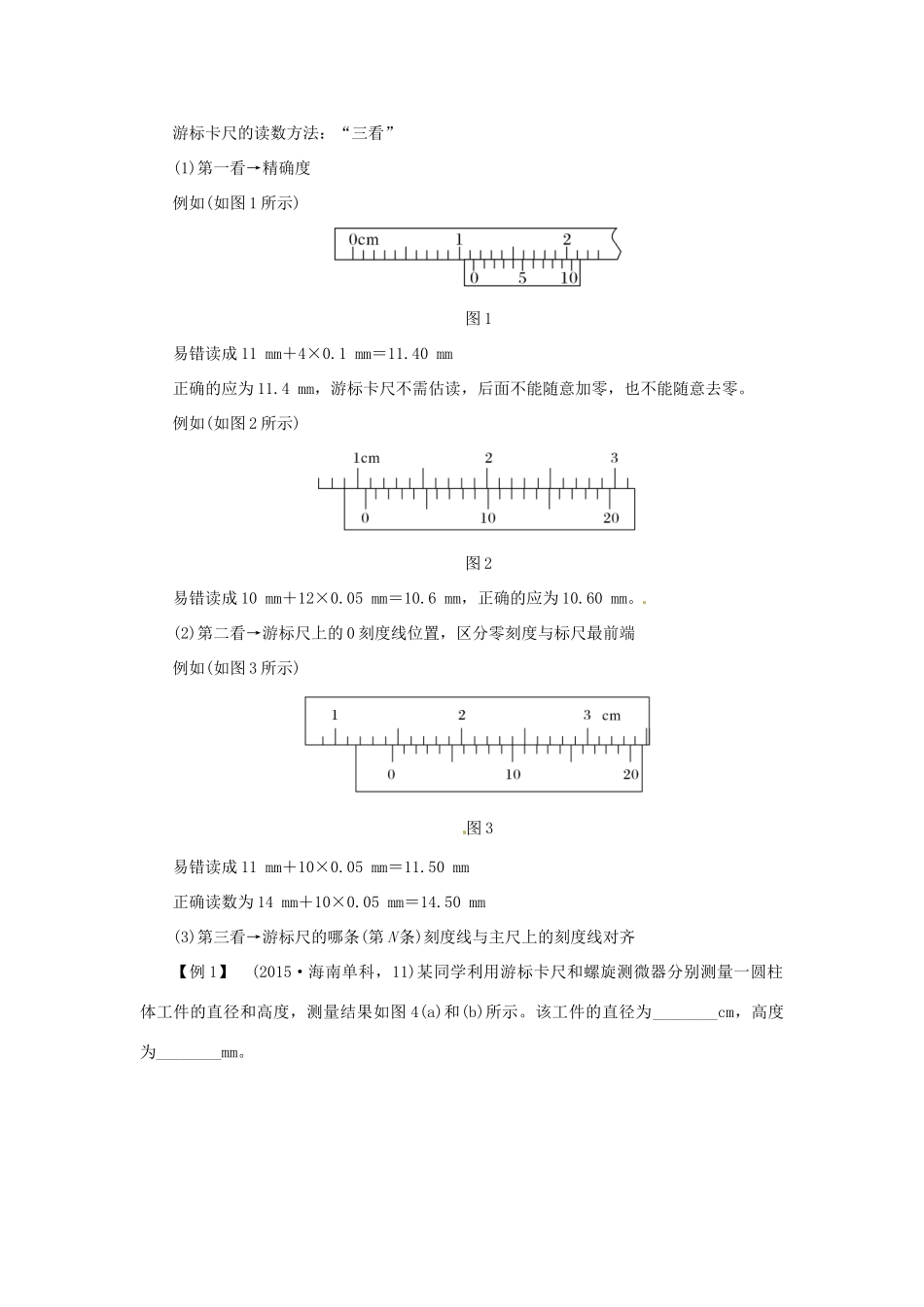

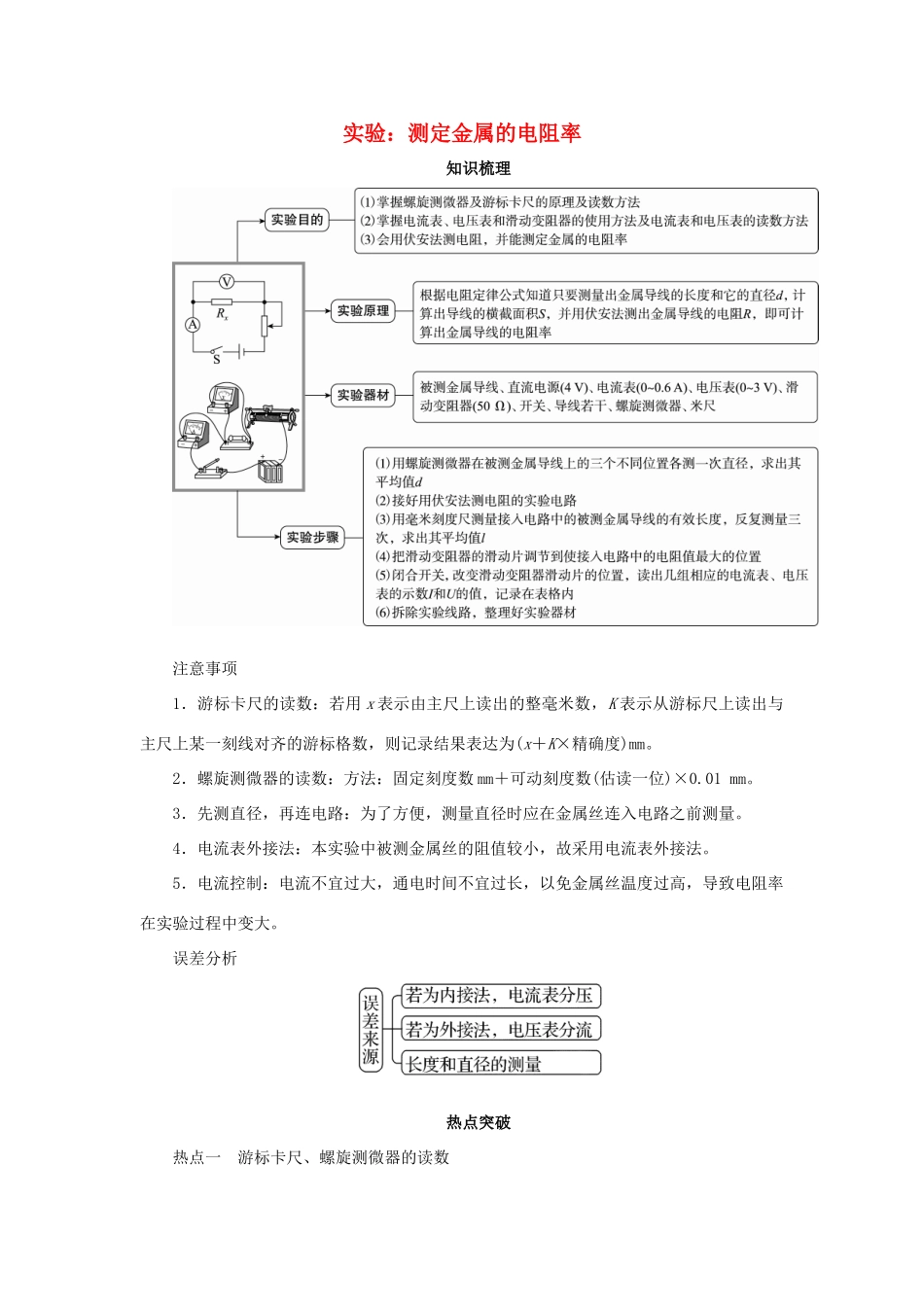

实验：测定金属的电阻率知识梳理注意事项1．游标卡尺的读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标格数，则记录结果表达为(x＋K×精确度)mm。2．螺旋测微器的读数：方法：固定刻度数 mm＋可动刻度数(估读一位)×0.01 mm。3．先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。4．电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。5．电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。误差分析热点突破热点一 游标卡尺、螺旋测微器的读数游标卡尺的读数方法：“三看”(1)第一看→精确度例如(如图 1 所示)图 1易错读成 11 mm＋4×0.1 mm＝11.40 mm正确的应为 11.4 mm，游标卡尺不需估读，后面不能随意加零，也不能随意去零。例如(如图 2 所示)图 2易错读成 10 mm＋12×0.05 mm＝10.6 mm，正确的应为 10.60 mm。(2)第二看→游标尺上的 0 刻度线位置，区分零刻度与标尺最前端例如(如图 3 所示)图 3易错读成 11 mm＋10×0.05 mm＝11.50 mm正确读数为 14 mm＋10×0.05 mm＝14.50 mm(3)第三看→游标尺的哪条(第 N 条)刻度线与主尺上的刻度线对齐【例 1】 (2015·海南单科，11)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图 4(a)和(b)所示。该工件的直径为________cm，高度为________mm。 图 4解析 游标卡尺读数为 d＝12 mm＋4×0.05 mm＝12.20 mm＝1.220 cm螺旋测微器的读数为 h＝6.5 mm＋36.0×0.01 mm＝6.860 mm答案 1.220 6.860热点二 实验仪器的选择、实物连线及数据处理电压表和电流表一般要根据实验电路中电源的电压和流过金属丝的电流进行选择，在本实验中，一般选择 0～3 V 量程的电压表和 0～0.6 A 量程的电流表。如果采用限流电路，选用的滑动变阻器的阻值一般要比待测金属丝的阻值大一些；如果采用分压电路，选用的滑动变阻器的阻值一般要比待测金属丝的电阻小一些。【例 2】 实验室购买了一捆标称长度为 100 m 的铜导线，某同学想通过实验测定其实际长度。该同学首先测得导线横截面积为 1.0 mm2，查得铜的电阻率为 1.7×10 － 8 Ω·m，再利用图 5 甲所示的电路测出铜导线的电阻 Rx，从而确定导线的实际长度。图 5可供使用的器材有：电流表：量程 0.6 A，内阻约 0.2 Ω；电压表：量程...
