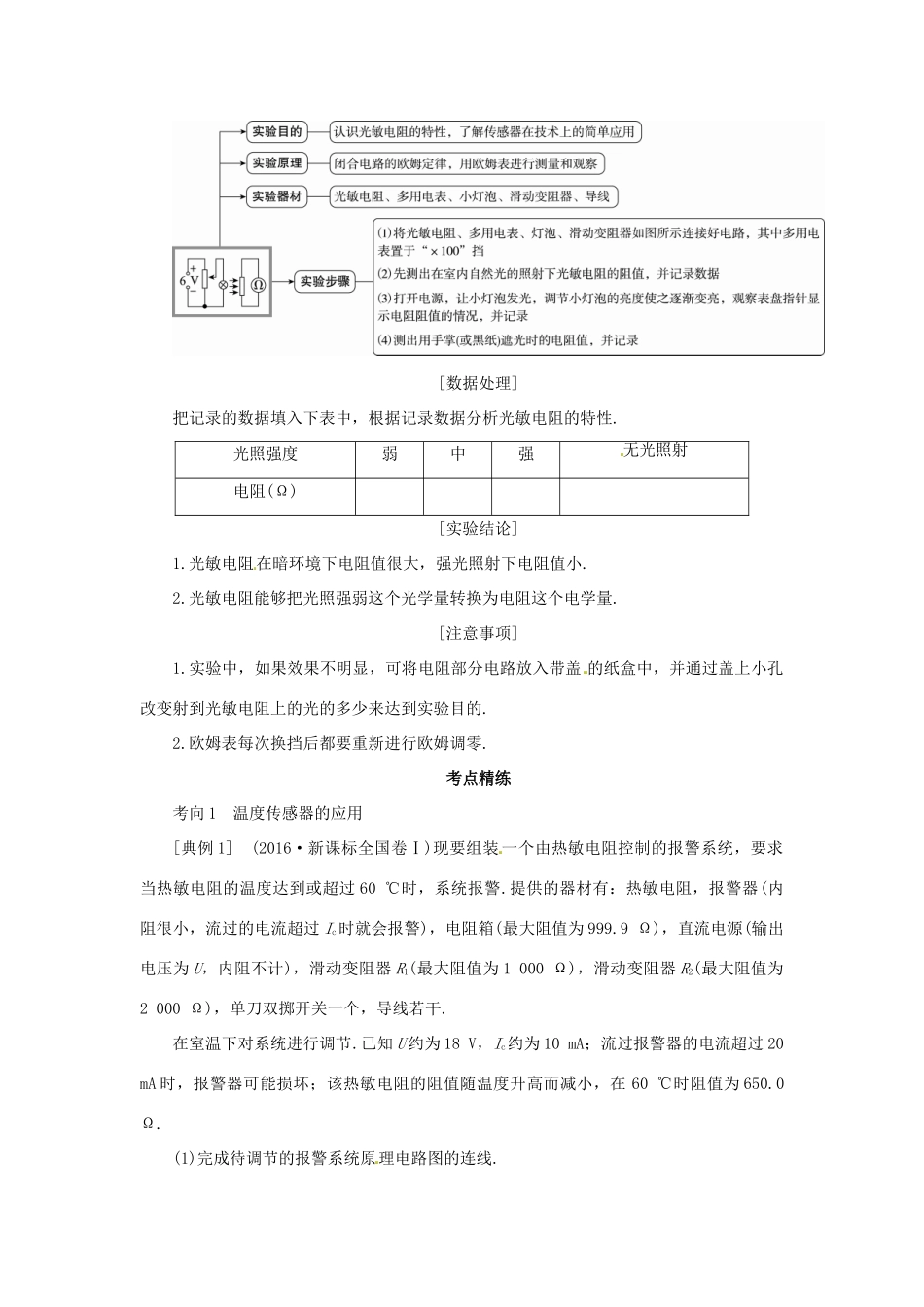

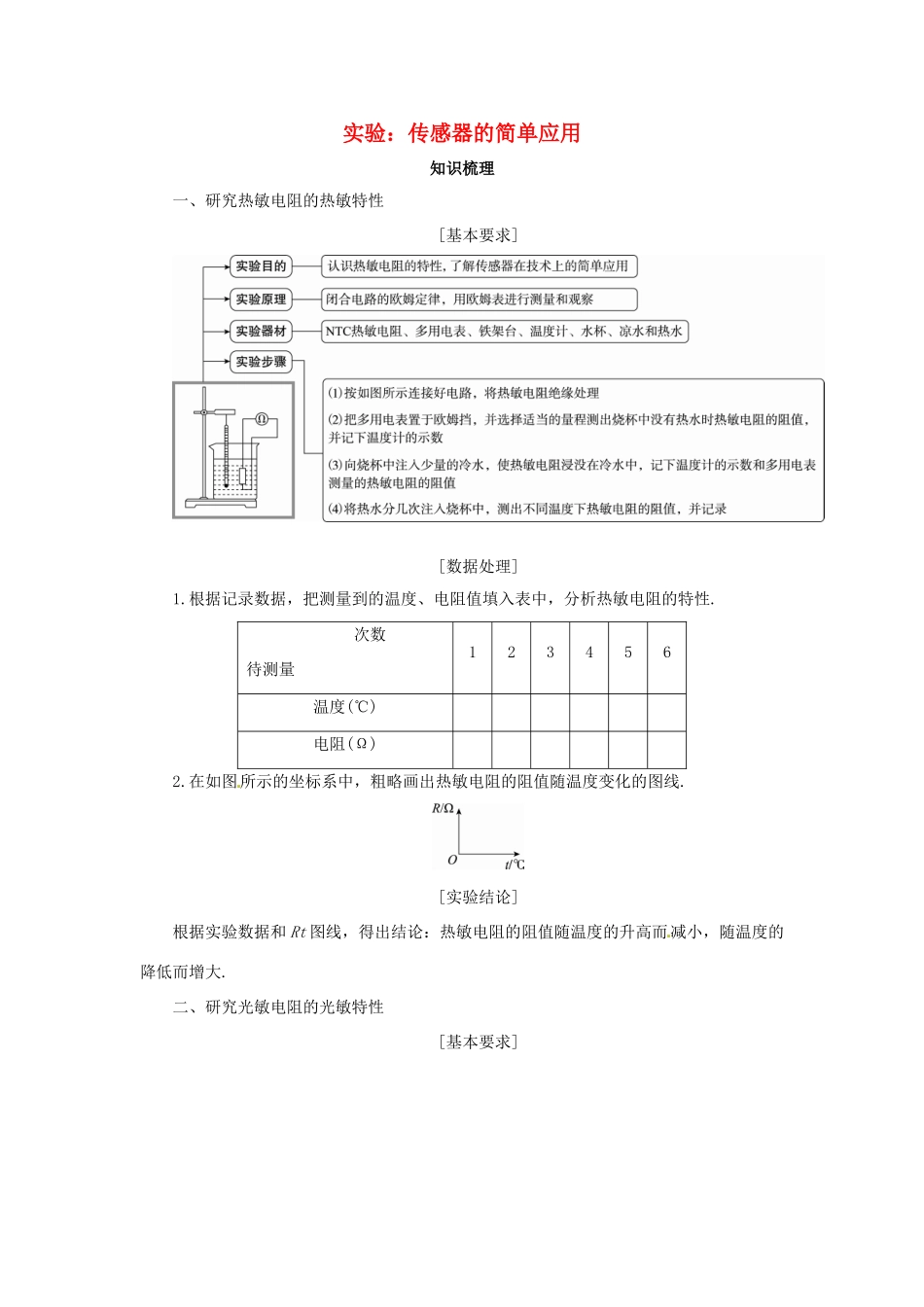

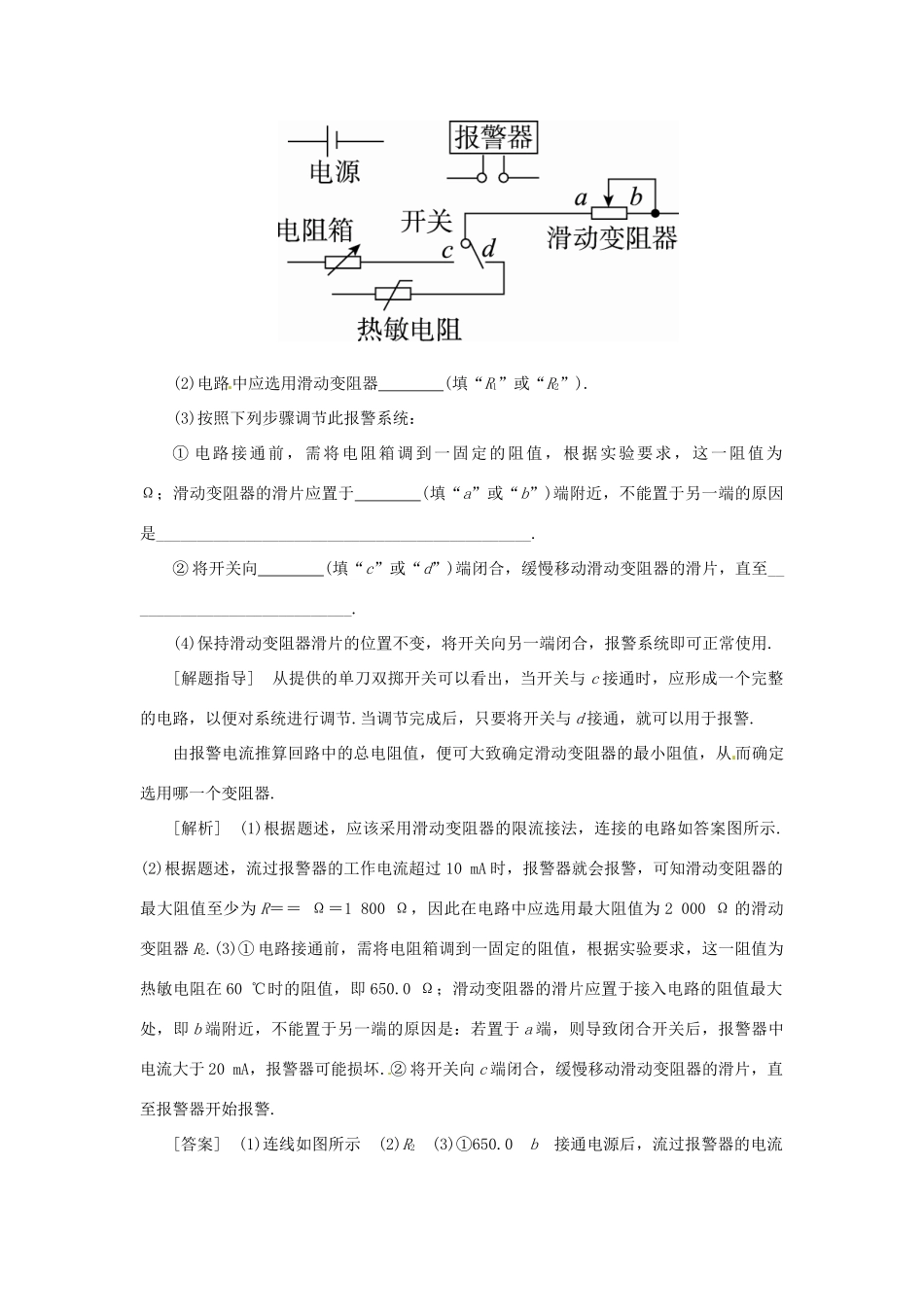

实验：传感器的简单应用知识梳理一、研究热敏电阻的热敏特性[基本要求][数据处理]1.根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性. 次数待测量 123456温度(℃)电阻(Ω)2.在如图所示的坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.[实验结论]根据实验数据和 Rt 图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大.二、研究光敏电阻的光敏特性[基本要求][数据处理]把记录的数据填入下表中，根据记录数据分析光敏电阻的特性.光照强度弱中强无光照射电阻(Ω)[实验结论]1.光敏电阻在暗环境下电阻值很大，强光照射下电阻值小.2.光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量.[注意事项]1.实验中，如果效果不明显，可将电阻部分电路放入带盖 的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的.2.欧姆表每次换挡后都要重新进行欧姆调零.考点精练考向 1 温度传感器的应用[典例 1] (2016·新课标全国卷Ⅰ)现要组装 一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过 60 ℃时，系统报警.提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过 Ic时就会报警)，电阻箱(最大阻值为 999.9 Ω)，直流电源(输出电压为 U，内阻不计)，滑动变阻器 R1(最大阻值为 1 000 Ω)，滑动变阻器 R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干.在室温下对系统进行调节.已知 U 约为 18 V，Ic约为 10 mA；流过报警器的电流超过 20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在 60 ℃时阻值为 650.0 Ω.(1)完成待调节的报警系统原理电路图的连线.(2)电路中应选用滑动变阻器 (填“R1”或“R2”).(3)按照下列步骤调节此报警系统：① 电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为 Ω；滑动变阻器的滑片应置于 (填“a”或“b”)端附近，不能置于另一端的原因是______________________________________________.② 将开关向 (填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至____________________________.(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用.[解题指导] 从提供的单刀双掷开关可以看出，当开关与 c 接通时，应形成一个完整的电路，以便对系统进行调节.当调节完成后，只要将开关与 d 接通，就可以用于报警.由报警电流推算回路中的总电阻值...
