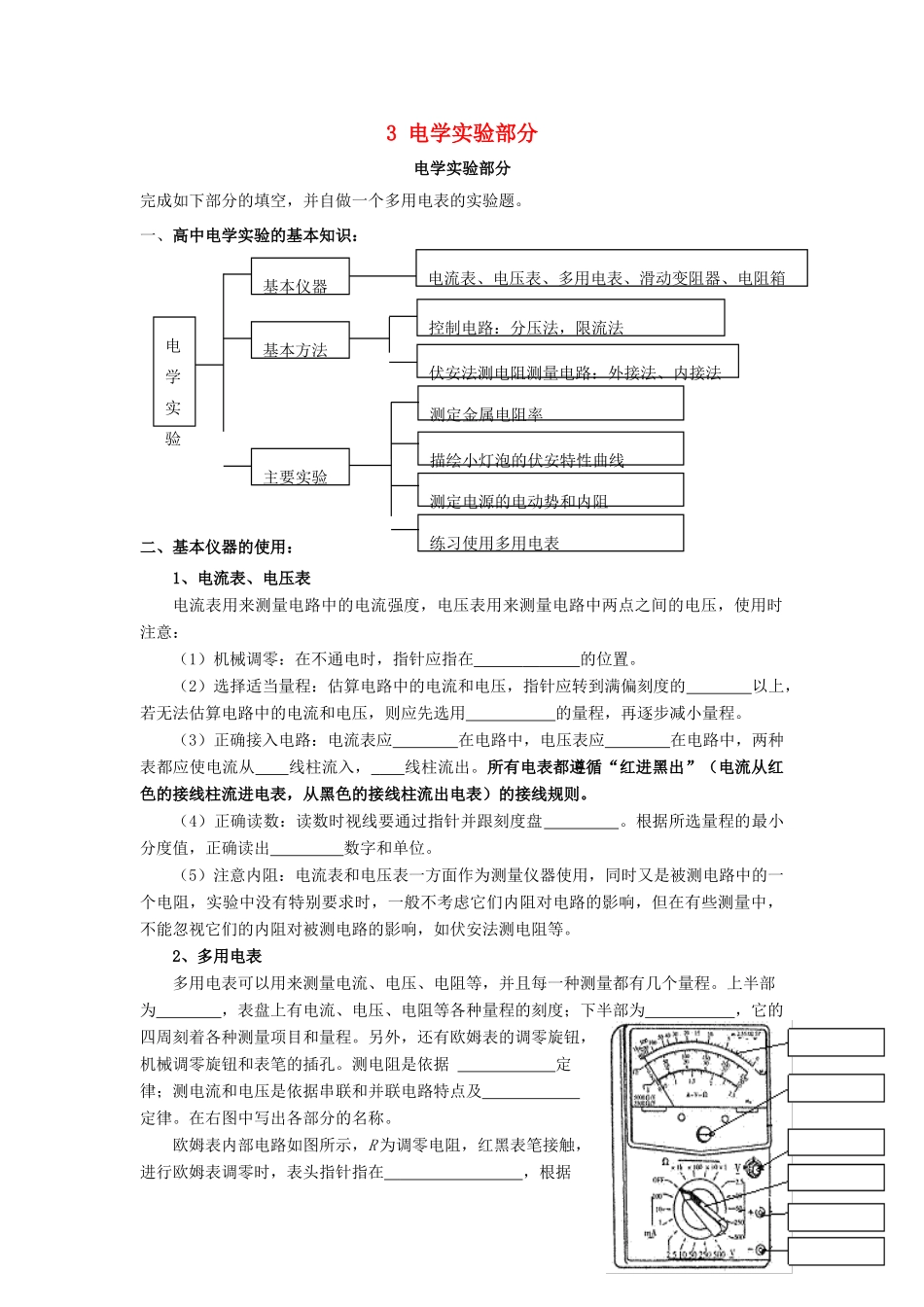

3 电学实验部分电学实验部分完成如下部分的填空，并自做一个多用电表的实验题。一、高中电学实验的基本知识：二、基本仪器的使用：1、电流表、电压表电流表用来测量电路中的电流强度，电压表用来测量电路中两点之间的电压，使用时注意：（1）机械调零：在不通电时，指针应指在 的位置。（2）选择适当量程：估算电路中的电流和电压，指针应转到满偏刻度的 以上，若无法估算电路中的电流和电压，则应先选用 的量程，再逐步减小量程。（3）正确接入电路：电流表应 在电路中，电压表应 在电路中，两种表都应使电流从 线柱流入， 线柱流出。所有电表都遵循“红进黑出”（电流从红色的接线柱流进电表，从黑色的接线柱流出电表）的接线规则。（4）正确读数：读数时视线要通过指针并跟刻度盘 。根据所选量程的最小分度值，正确读出 数字和单位。（5）注意内阻：电流表和电压表一方面作为测量仪器使用，同时又是被测电路中的一个电阻，实验中没有特别要求时，一般不考虑它们内阻对电路的影响，但在有些测量中，不能忽视它们的内阻对被测电路的影响，如伏安法测电阻等。2、多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。上半部为 ，表盘上有电流、电压、电阻等各种量程的刻度；下半部为 ，它的四周刻着各种测量项目和量程。另外，还有欧姆表的调零旋钮，机械调零旋钮和表笔的插孔。测电阻是依据 定律；测电流和电压是依据串联和并联电路特点及 定律。在右图中写出各部分的名称。欧姆表内部电路如图所示，R 为调零电阻，红黑表笔接触，进行欧姆表调零时，表头指针指在 ，根据电学实验基本仪器电流表、电压表、多用电表、滑动变阻器、电阻箱控制电路：分压法，限流法伏安法测电阻测量电路：外接法、内接法主要实验测定金属电阻率描绘小灯泡的伏安特性曲线测定电源的电动势和内阻练习使用多用电表基本方法闭合电路欧姆定律有 ，当红、黑表笔间接有未知电阻 Rx时，有 ，故每一个未知电阻都对应一个电流值 I，我们在刻度盘上直接算出与 I 对应的 Rx的值，所测电阻的值即可从表盘刻度直接读出；当 Rx=R 内=Rg+R+r 时，I= ，指针半偏，所以欧姆表内阻等于中值电阻 R 中。 使用欧姆挡五注意：(1)指针指在大于表盘 小于表盘 位置附近即中间区域；(2)选挡（换挡）接着 调零；(3)待测电阻与电路、电源要 ； (4)读数之后要乘以 得到电阻阻值；(5)用完后，选择开关要置于 或 完成如下部分的填空，...
