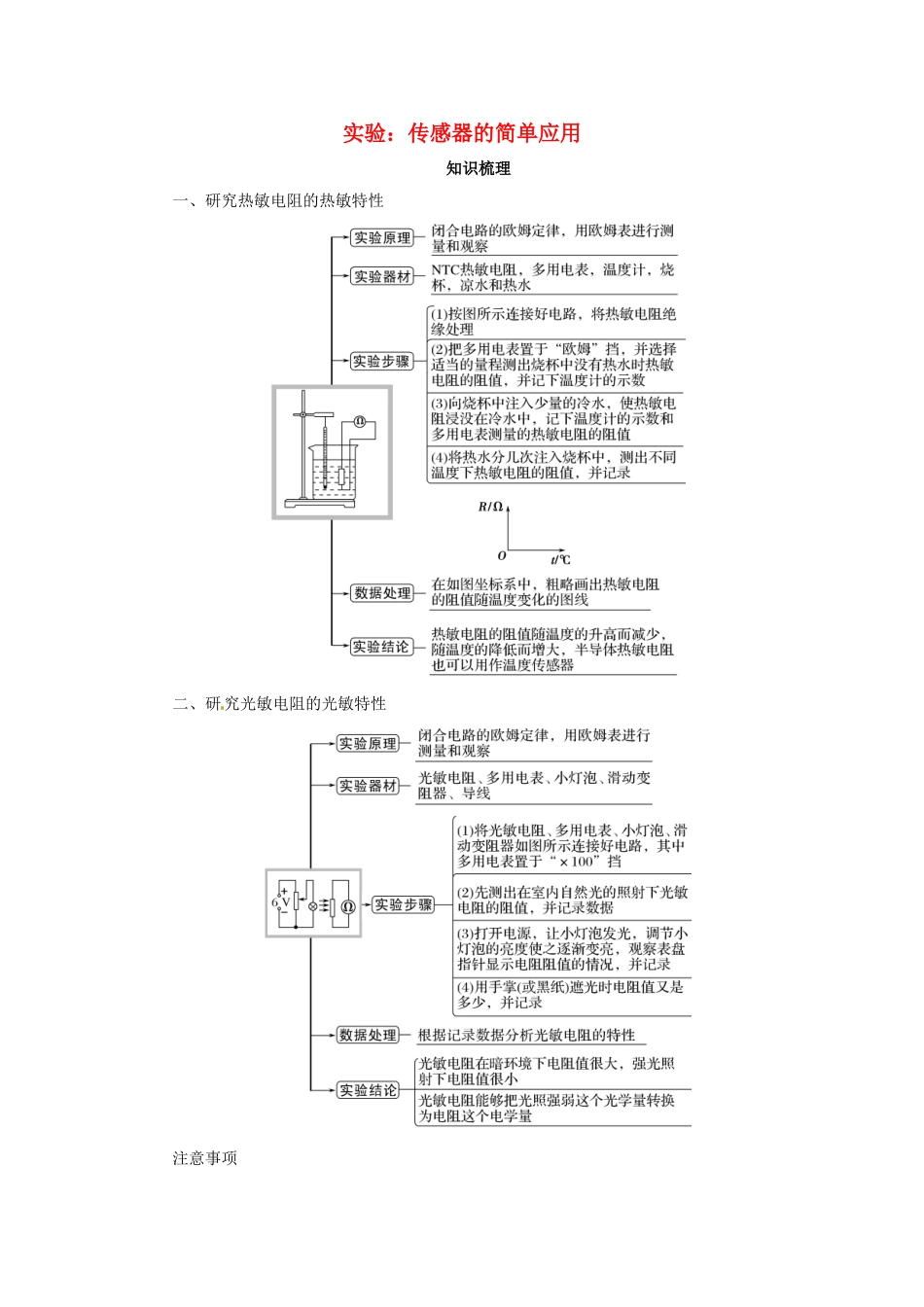

实验：传感器的简单应用知识梳理一、研究热敏电阻的热敏特性二、研究光敏电阻的光敏特性注意事项1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温
2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少
3．欧姆表每次换挡后都要重新调零

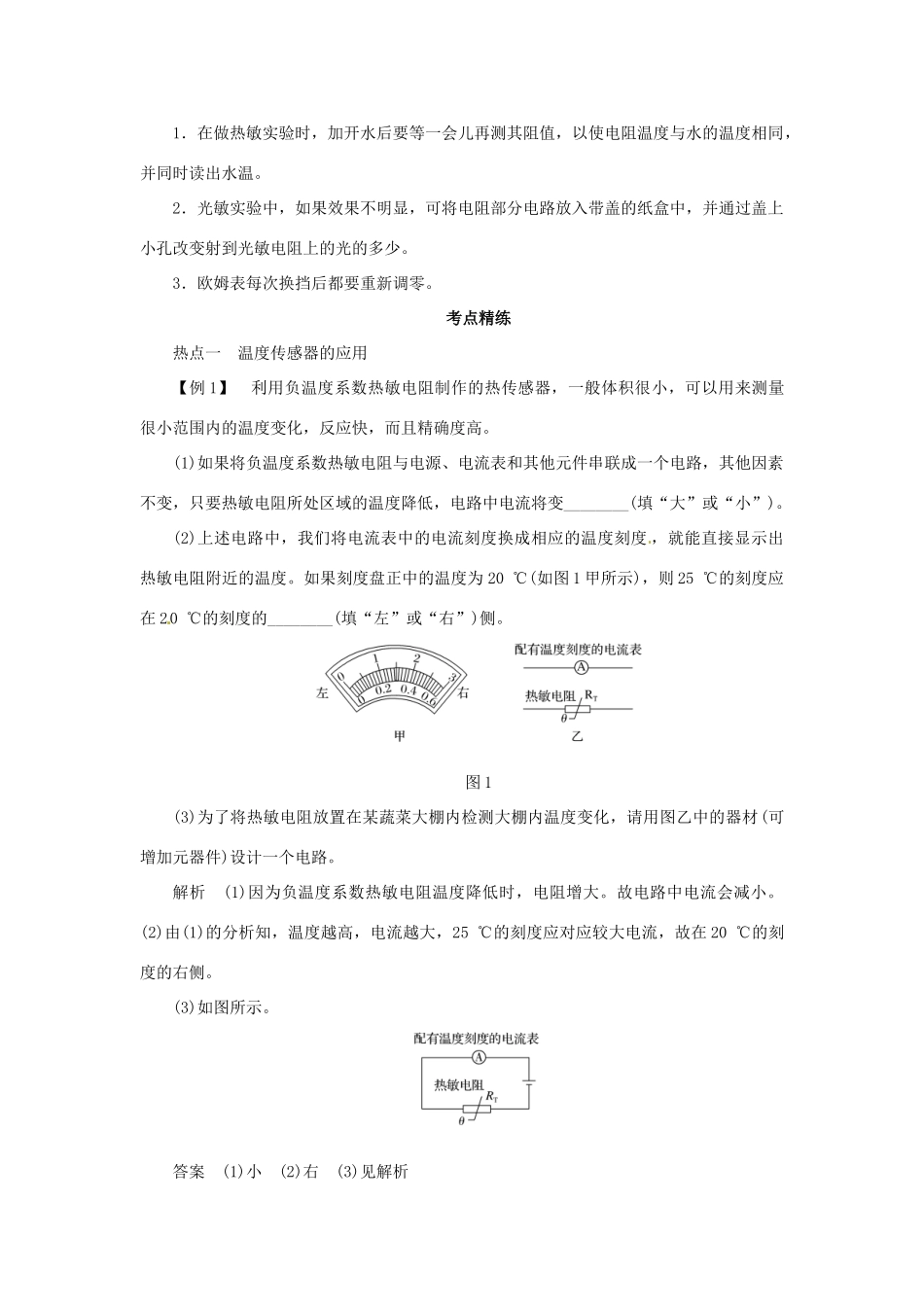

考点精练热点一 温度传感器的应用【例 1】 利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高
(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变________(填“大”或“小”)
(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度 ，就能直接显示出热敏电阻附近的温度
如果刻度盘正中的温度为 20 ℃(如图 1 甲所示)，则 25 ℃的刻度应在 20 ℃的刻度的________(填“左”或“右”)侧
图 1(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的器材(可增加元器件)设计一个电路
解析 (1)因为负温度系数热敏电阻温度降低时，电阻增大
故电路中电流会减小
(2)由(1)的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故在 20 ℃的刻度的右侧
(3)如图所示
答案 (1)小 (2)右 (3)见解析热点二 光电传感器的应用【例 2】 为了研究光敏电阻在室内正常光照射和室外强光照射时电阻的大小关系，某同学用如图 2 甲所示的电路进行实验，得出两种 U－I 图线，如图乙所示
图 2(1)根据 U－I 图线可知正常光照射时光敏电阻的阻值为__________ Ω，强光照射时电阻为__________Ω；(2)若实验中所用电压表的内阻约为 5 kΩ，毫安表的内阻约为 100 Ω
