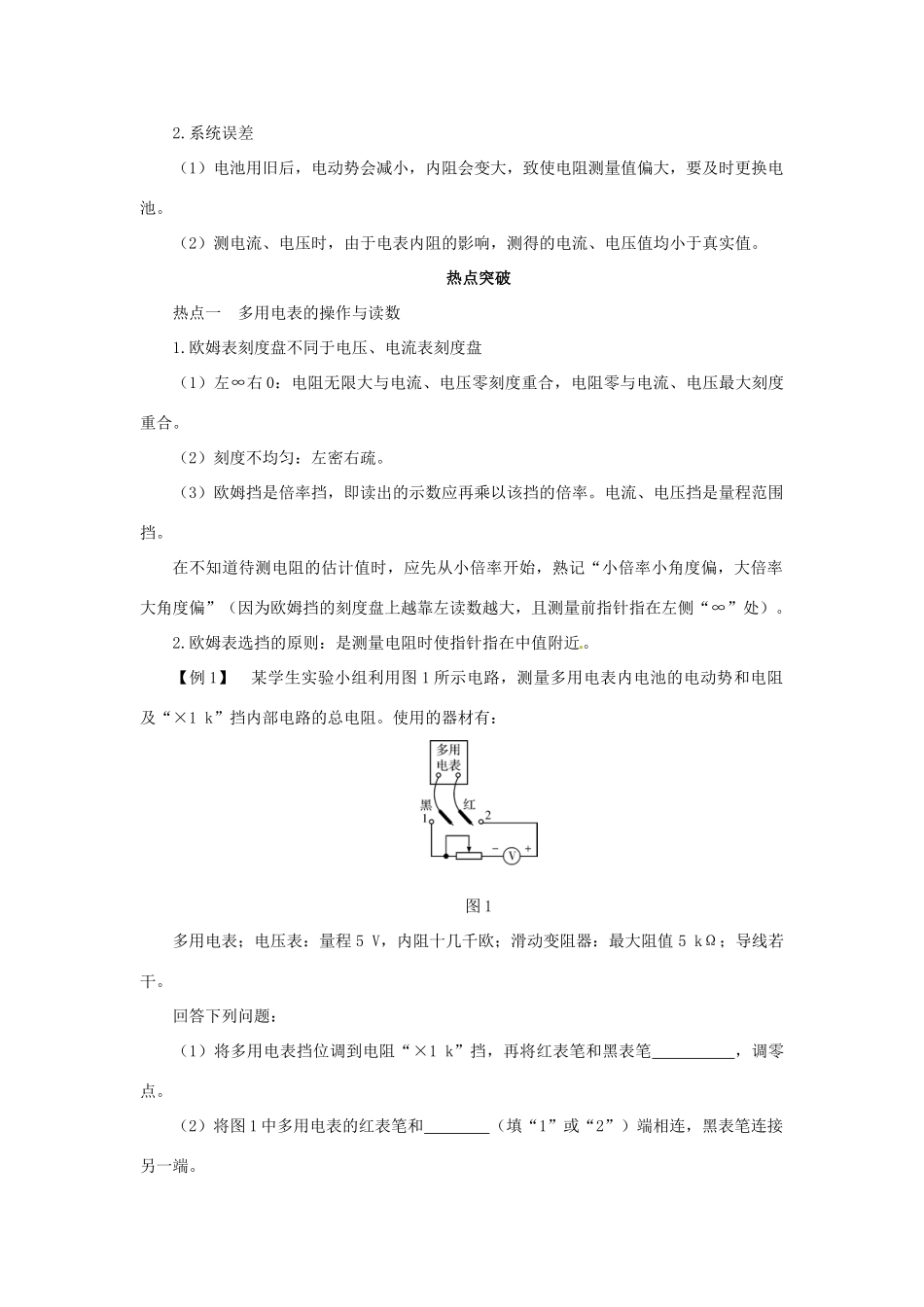

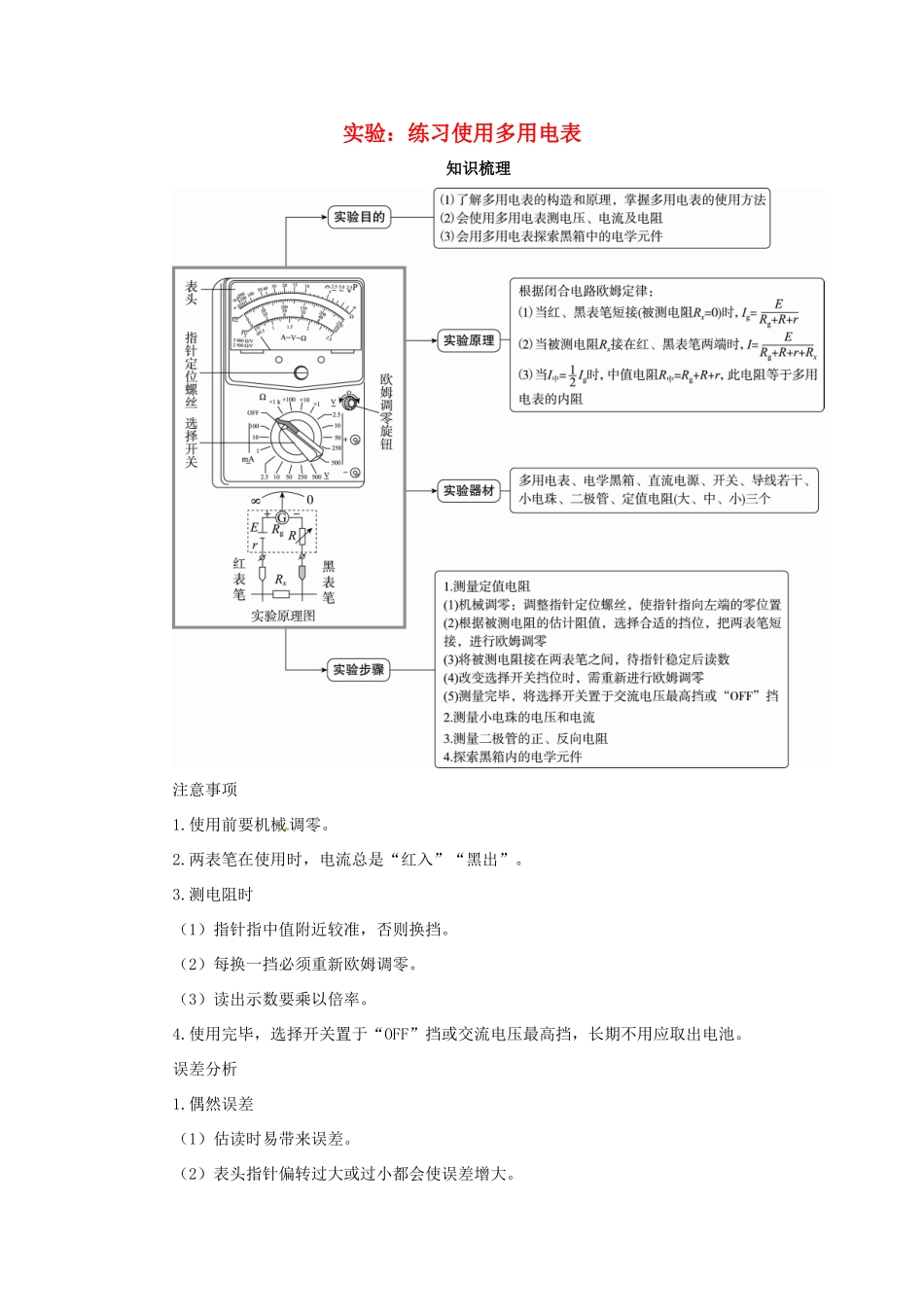

实验：练习使用多用电表知识梳理注意事项1.使用前要机械调零。2.两表笔在使用时，电流总是“红入”“黑出”。3.测电阻时（1）指针指中值附近较准，否则换挡。（2）每换一挡必须重新欧姆调零。（3）读出示数要乘以倍率。4.使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。误差分析1.偶然误差（1）估读时易带来误差。（2）表头指针偏转过大或过小都会使误差增大。2.系统误差（1）电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。（2）测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。热点突破热点一 多用电表的操作与读数1.欧姆表刻度盘不同于电压、电流表刻度盘（1）左∞右 0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合。（2）刻度不均匀：左密右疏。（3）欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率。电流、电压挡是量程范围挡。在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）。2.欧姆表选挡的原则：是测量电阻时使指针指在中值附近。【例 1】 某学生实验小组利用图 1 所示电路，测量多用电表内电池的电动势和电阻及“×1 k”挡内部电路的总电阻。使用的器材有：图 1多用电表；电压表：量程 5 V，内阻十几千欧；滑动变阻器：最大阻值 5 kΩ；导线若干。回答下列问题：（1）将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔 ，调零点。（2）将图 1 中多用电表的红表笔和 （填“1”或“2”）端相连，黑表笔连接另一端。（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图 2 所示，这时电压表的示数如图 3 所示。多用电表和电压表的读数分别为 kΩ 和 V。图 2图 3（4）调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为 12.0 kΩ 和 4.00 V。从测量数据可知，电压表的内阻为 kΩ。（5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图 4 所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为 V，电阻“×1 k”挡内部电路的总电阻为 kΩ。图 4解析 （1）多用电表欧姆挡 调零的方法是先把红、黑表笔短接，再调节欧姆调零旋钮，使指针满偏。（2）多用电表内部电池的正极...
