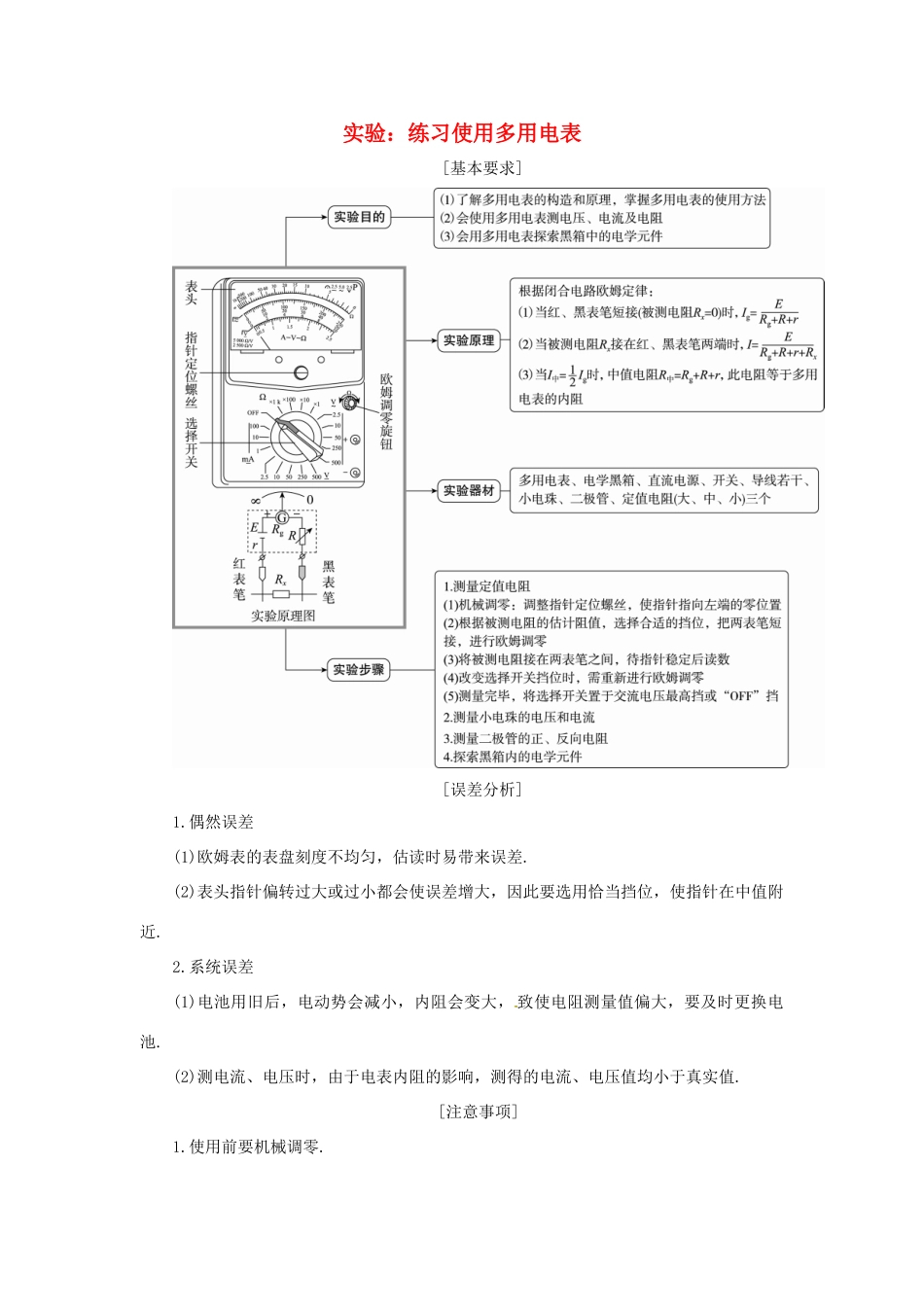

实验：练习使用多用电表 [基本要求] [误差分析]1.偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差.(2)表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针在中值附近.2.系统误差(1)电池用旧后，电动势会减小，内阻会变大， 致使电阻测量值偏大，要及时更换电池.(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值.[注意事项]1.使用前要机械调零.2.两表笔在使用时，电流总是“红入”、“黑出”.3.刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V 专用.4.测电阻时：(1)待测电阻与电路、电源一定要断开.(2)两手一定不要同时接触两笔金属杆.(3)指针指中值附近较准，否则换挡.(4)每换一次挡必须重新欧姆调零.(5)读出示数要乘以倍率.(6)电表自带电源，红表笔接电源负极、黑表笔接电源正极.5.使用完毕，选择开关要置于“OFF”挡或交流电压最高挡，长期不用应取出电池.考点精练考向 1 欧姆表的原理和使用1.构造：如图所示，欧姆表由电流表 G、电池、调零电阻 R 和红、黑表笔组成. 甲 乙 丙欧姆表内部：电流表、电池、调零电阻串联.外部：接被测电阻 Rx.全电路电阻 R 总＝Rg＋R＋r＋Rx.2.工作原理：闭合电路欧姆定律 I＝.3.刻度的标定：红、黑表笔短接(被测电阻 Rx＝0)时，调节调零电阻 R，使 I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零.(1)当 I＝Ig时，Rx＝0，在满偏电流 Ig处标为“0”.(图甲)(2)当 I＝0 时，Rx→∞，在 I＝0 处标为“∞”.(图乙)(3)当 I＝时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻.[典例 1] 某物理兴趣小组设计了如图 a 所示的欧姆表电路，通过控制开关 S 和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率.所用器材如下：A.干电池：电动势 E＝1.5 V，内阻 r＝0.5 ΩB.电流表 G：满偏电流Ig＝1 mA，内阻 Rg＝150 ΩC.定值电阻 R1＝1 200 ΩD.电阻箱 R2和 R3：最大阻值都为 999.9 ΩE.电阻箱 R2：最大阻值 9 999 ΩF.开关一个，红、黑表笔各 1 支，导线若干(1)该实验小组按图 a 正确连接好电路.当开关 S 断开时，将红、黑表笔短接，调节电阻箱 R2＝ Ω，使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻 R 内，则 R 内＝ Ω，欧姆表的倍率是 (填“×1”或“×10”). 图 a 图 b(2)闭合开关 S.第一步：调节电阻箱 R2和 R3，当 R2＝ Ω 且 ...
