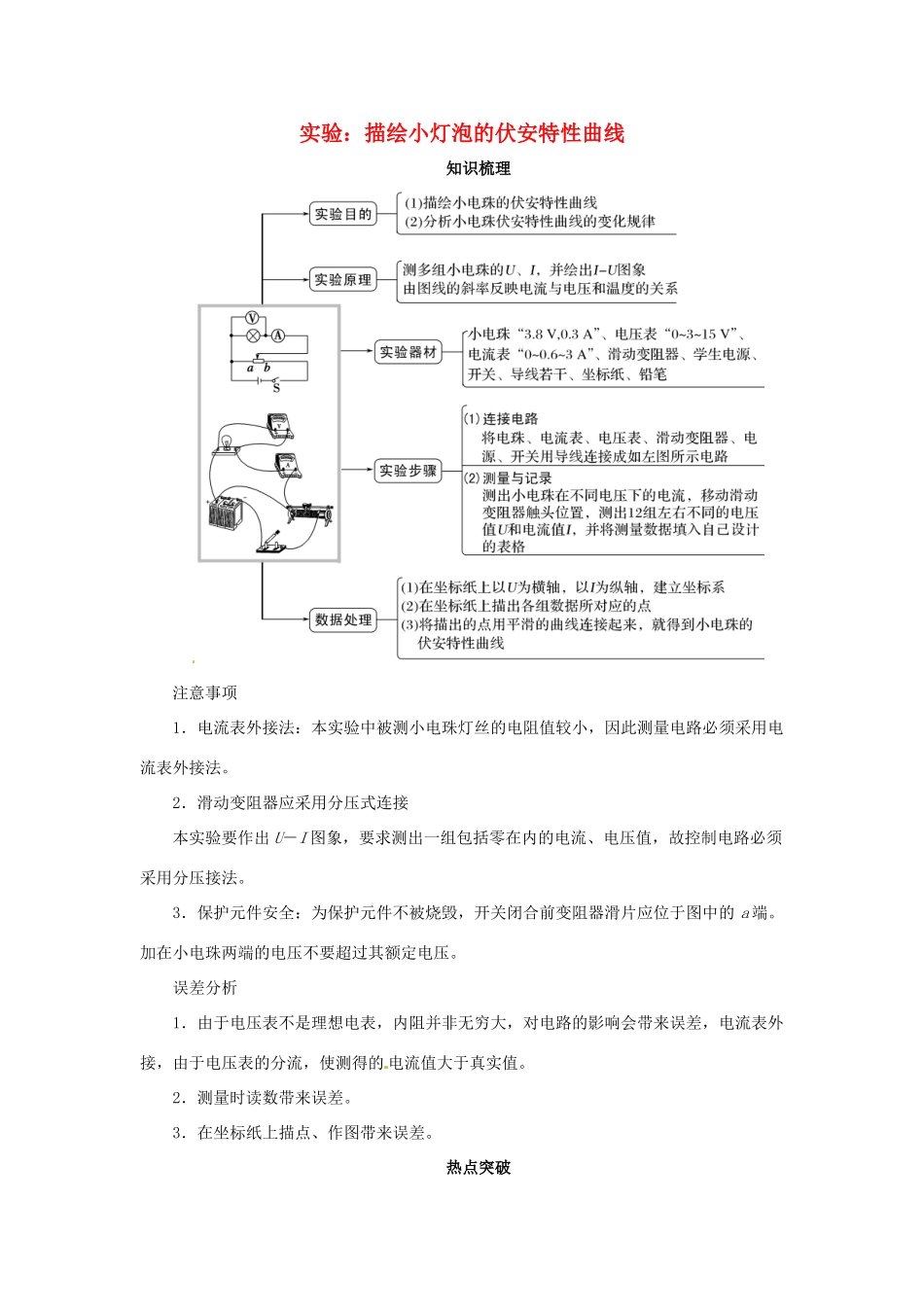

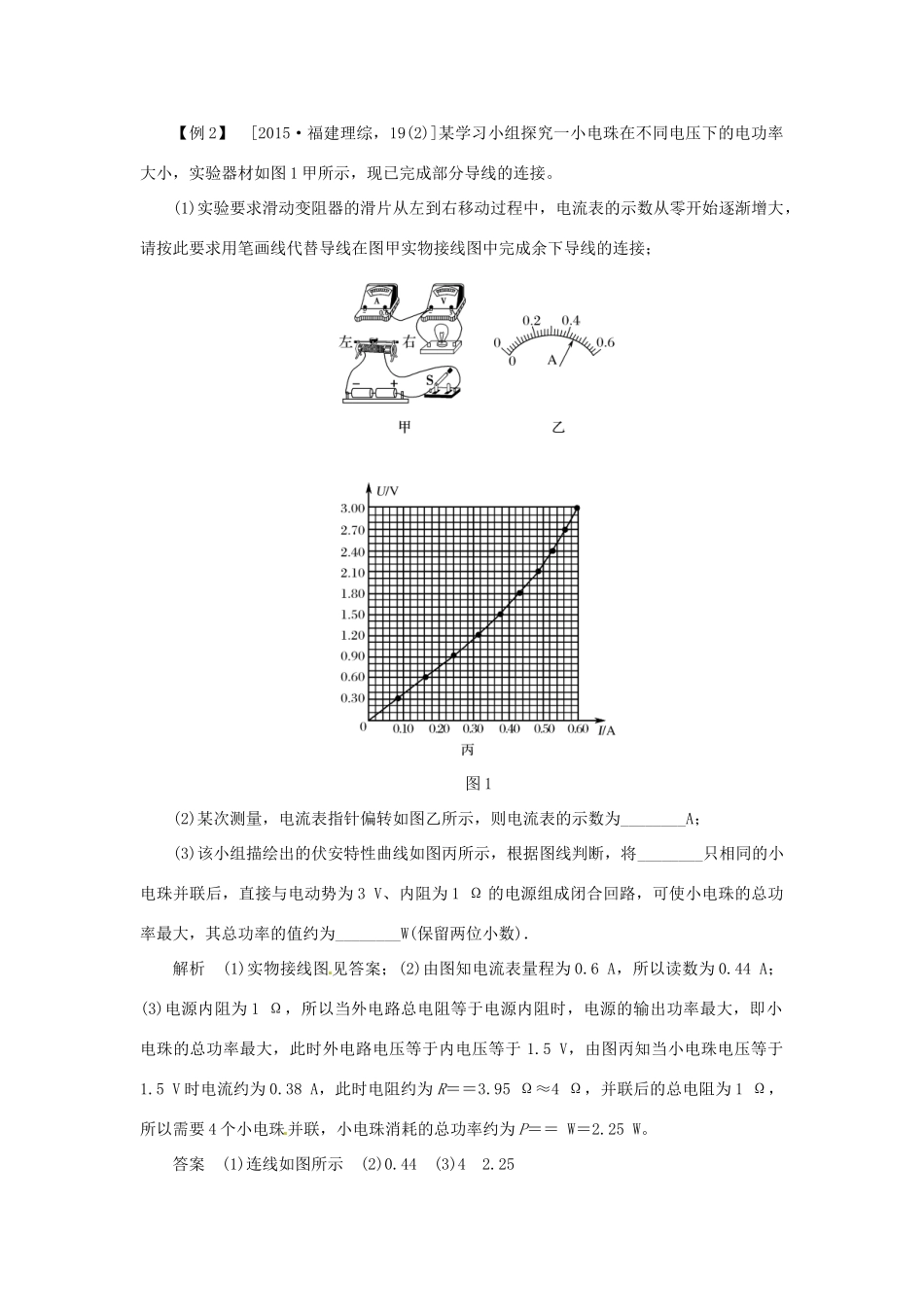

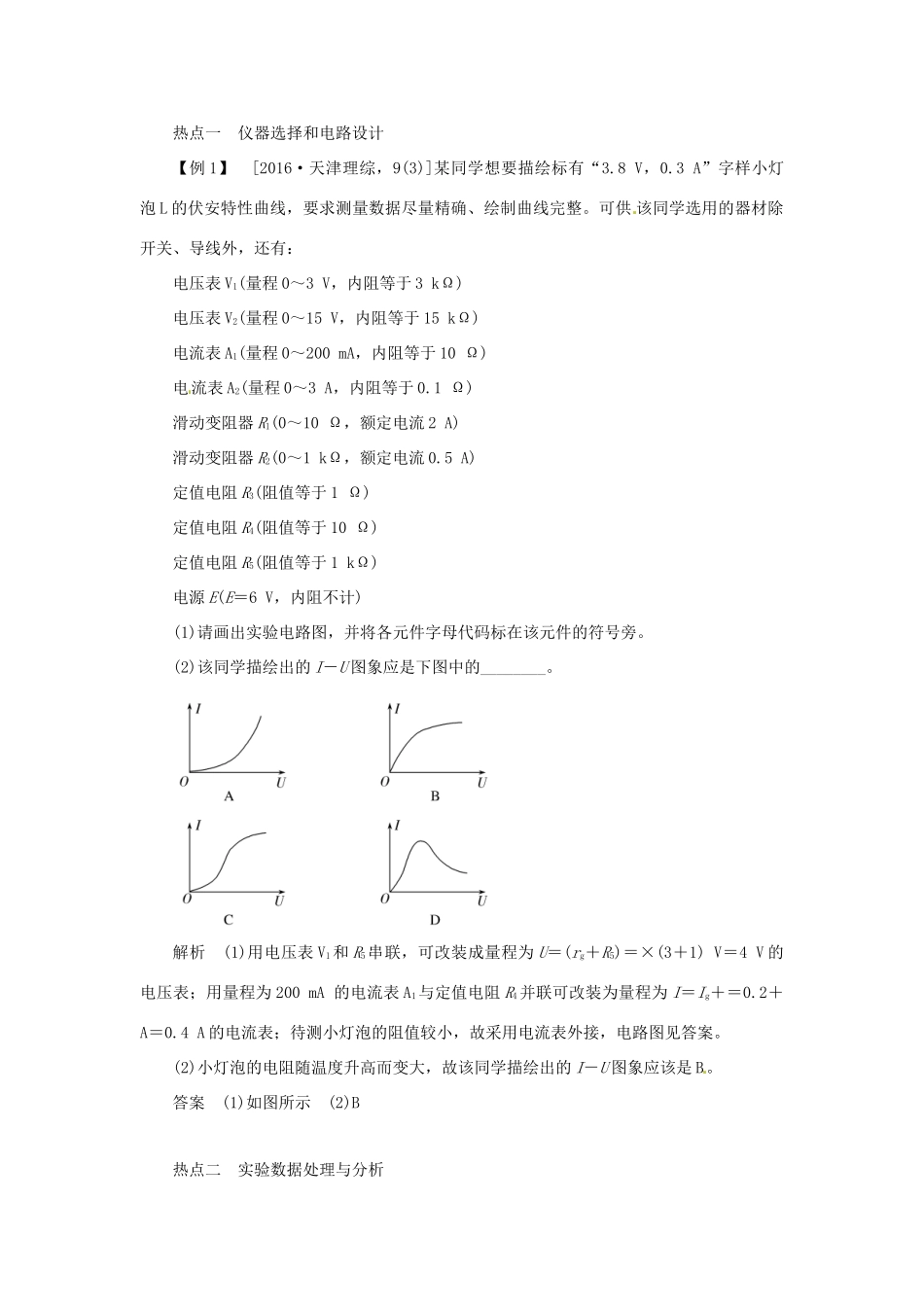

实验：描绘小灯泡的伏安特性曲线知识梳理注意事项1．电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2．滑动变阻器应采用分压式连接本实验要作出 U－I 图象，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法。3．保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端。加在小电珠两端的电压不要超过其额定电压。误差分析1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的 电流值大于真实值。2．测量时读数带来误差。3．在坐标纸上描点、作图带来误差。热点突破热点一 仪器选择和电路设计【例 1】 [2016·天津理综，9(3)]某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡 L 的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整。可供 该同学选用的器材除开关、导线外，还有：电压表 V1(量程 0～3 V，内阻等于 3 kΩ)电压表 V2(量程 0～15 V，内阻等于 15 kΩ)电流表 A1(量程 0～200 mA，内阻等于 10 Ω)电流表 A2(量程 0～3 A，内阻等于 0.1 Ω)滑动变阻器 R1(0～10 Ω，额定电流 2 A)滑动变阻器 R2(0～1 kΩ，额定电流 0.5 A)定值电阻 R3(阻值等于 1 Ω)定值电阻 R4(阻值等于 10 Ω)定值电阻 R5(阻值等于 1 kΩ)电源 E(E＝6 V，内阻不计)(1)请画出实验电路图，并将各元件字母代码标在该元件的符号旁。(2)该同学描绘出的 I－U 图象应是下图中的________。解析 (1)用电压表 V1和 R5串联，可改装成量程为 U＝(rg＋R5)＝×(3＋1) V＝4 V 的电压表；用量程为 200 mA 的电流表 A1与定值电阻 R4并联可改装为量程为 I＝Ig＋＝0.2＋ A＝0.4 A 的电流表；待测小灯泡的阻值较小，故采用电流表外接，电路图见答案。(2)小灯泡的电阻随温度升高而变大，故该同学描绘出的 I－U 图象应该是 B。答案 (1)如图所示 (2)B热点二 实验数据处理与分析【例 2】 [2015·福建理综，19(2)]某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图 1 甲所示，现已完成部分导线的连接。(1)实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大，请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；图 1(2)某次测量，电流表指针偏转如图乙所示，则电流表的示数为________A；(3)该小组描绘出的伏安特...
