高考物理二轮复习 记背材料7 难点捞分点学案-人教版高三全册物理学案

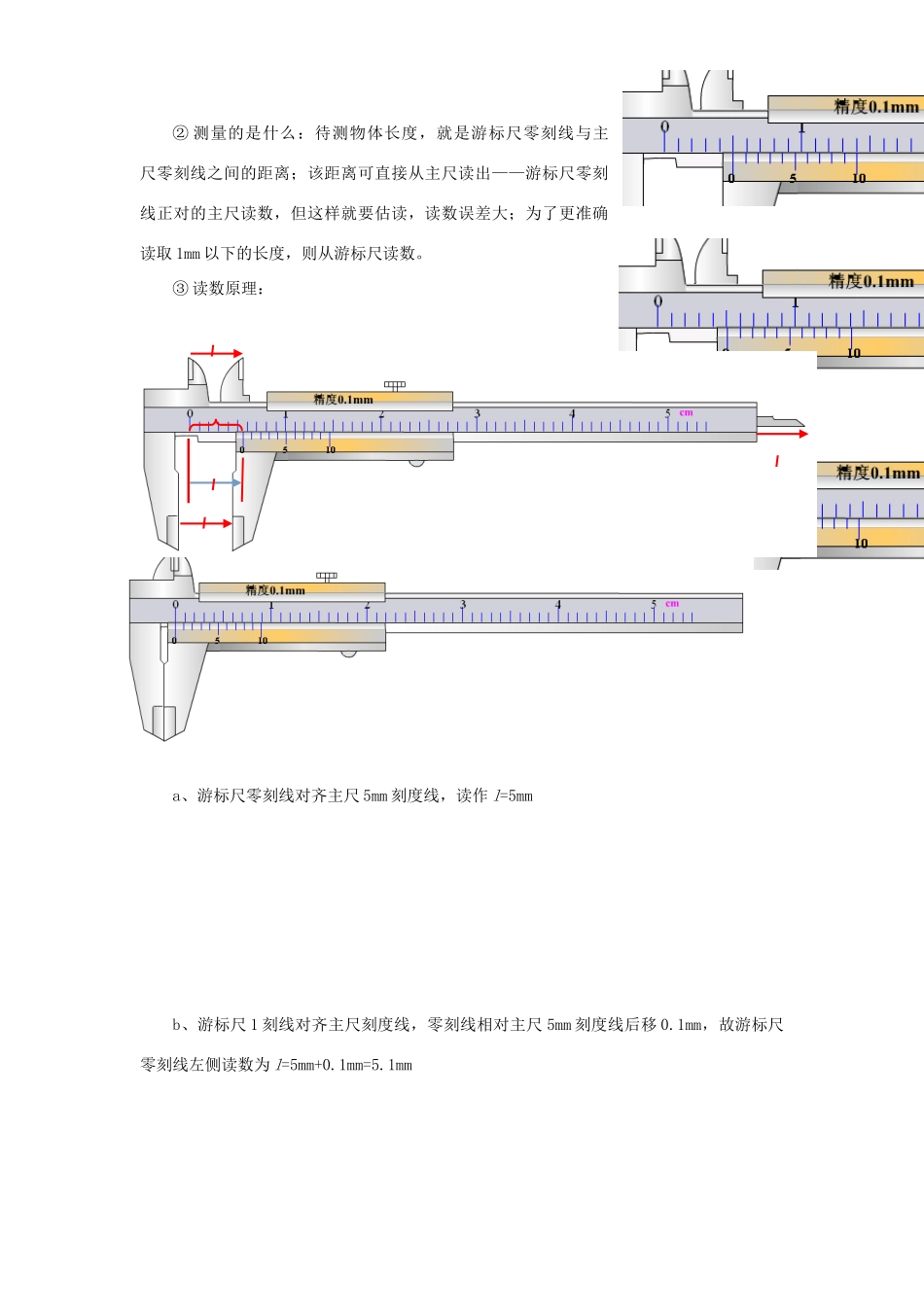

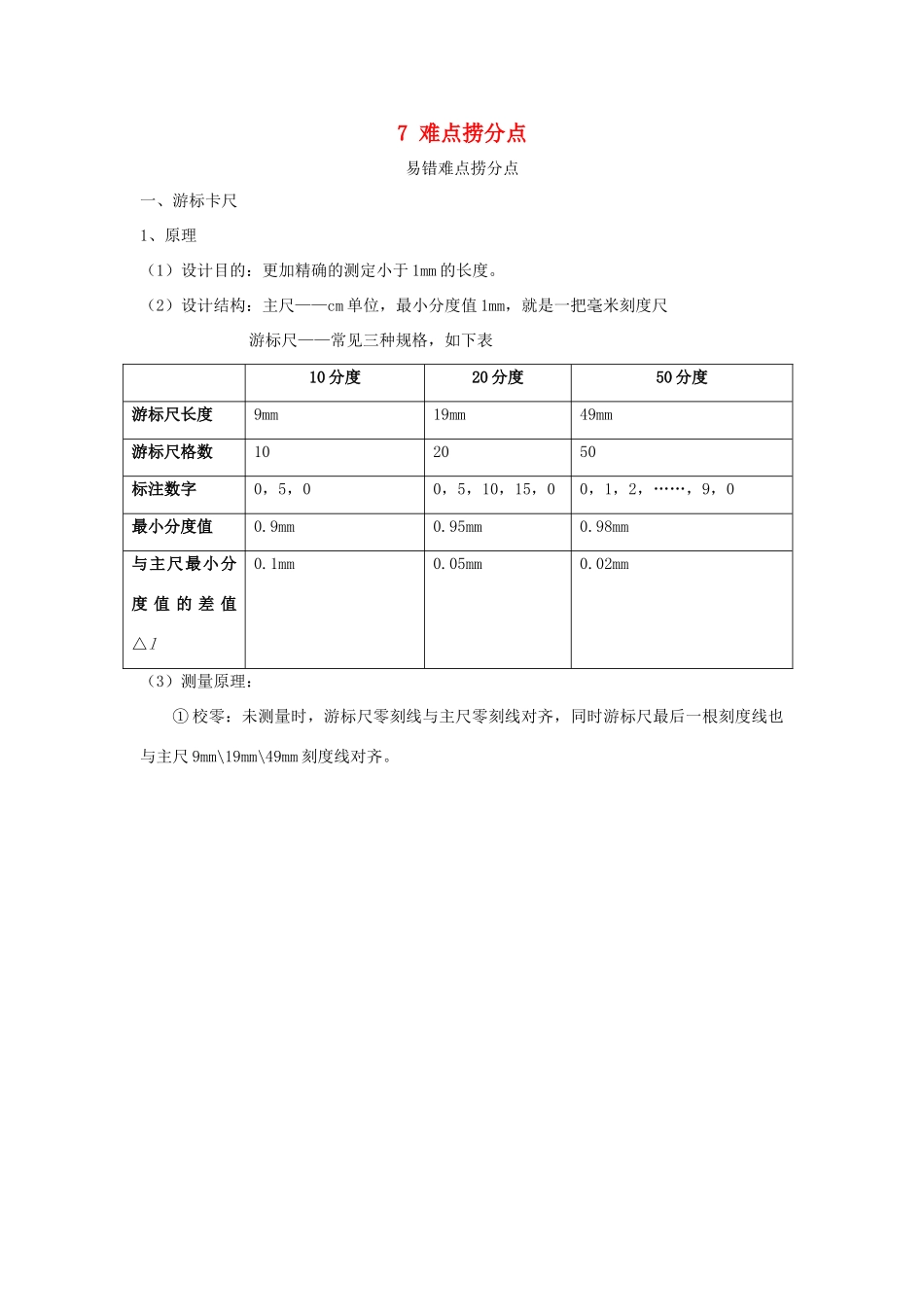

7 难点捞分点易错难点捞分点一、游标卡尺1、原理（1）设计目的：更加精确的测定小于 1mm 的长度。（2）设计结构：主尺——cm 单位，最小分度值 1mm，就是一把毫米刻度尺 游标尺——常见三种规格，如下表10 分度20 分度50 分度游标尺长度9mm19mm49mm游标尺格数102050标注数字0，5，00，5，10，15，00，1，2，……，9，0最小分度值0.9mm0.95mm0.98mm与主尺最小分度 值 的 差 值△l0.1mm0.05mm0.02mm（3）测量原理：① 校零：未测量时，游标尺零刻线与主尺零刻线对齐，同时游标尺最后一根刻度线也与主尺 9mm\19mm\49mm 刻度线对齐。② 测量的是什么：待测物体长度，就是游标尺零刻线与主尺零刻线之间的距离；该距离可直接从主尺读出——游标尺零刻线正对的主尺读数，但这样就要估读，读数误差大；为了更准确读取 1mm 以下的长度，则从游标尺读数。③ 读数原理：a、游标尺零刻线对齐主尺 5mm 刻度线，读作 l=5mmb、游标尺 1 刻线对齐主尺刻度线，零刻线相对主尺 5mm 刻度线后移 0.1mm，故游标尺零刻线左侧读数为 l=5mm+0.1mm=5.1mmllllc、游标尺 7 刻线对齐主尺刻度线，零刻线相对主尺 5mm 刻度线后移 7×0.1mm，故游标尺零刻线左侧读数为 l=5mm+7×0.1mm=5.7mmd、游标尺零刻线左侧整数倍毫米数为 12mm，此时 4 刻线对齐主尺刻度线，即零刻线相 对 主 尺 12mm 刻 度 线 后 移 4×0.1mm ， 故 游 标 尺 零 刻 线 左 侧 读 数 为l=12mm+4×0.1mm=12.4mm（4）读数规则：整数倍毫米数由主尺读出（游标尺零刻线左侧）为 l0，小于 1mm 的部分由游标尺读出，且第 n 条刻线与主尺刻线对齐，则读作 n×△l，这里△l 指游标尺最小分度值与主尺最小分度值的差值——即精度，公式为2、易错提醒（1）分度识别：根据前表识别出是多少分度的游标卡尺，进而读数时乘以相应的精度△l。（2）游标尺零刻线相关问题：游标尺左边沿线和零刻线同时出现时，要注意读取游标尺零刻线左侧长度，而不是游标尺左边沿线左侧长度；整数倍毫米数 l0应先以 mm 作单位带进公式计算。（3）特殊读数：若遇到如右图所示情况，则首先搞清楚游标尺上几号刻线与主尺上多少 mm 刻线对齐了——本图中是游标尺上 4 号刻线与主尺上 16mm 刻线对齐了；然后分析游标尺零刻线的位置——本图中，游标尺零刻线在主尺上 16mm 刻线左侧 4 个分度值处，即左侧 4×0.9mm 位置处，则本题读数为：l=16mm—4×0.9mm=12.4mm...
