高考物理一轮复习 实验 专题 描绘小灯泡的伏安特性曲线导学案2-人教版高三全册物理学案VIP专享

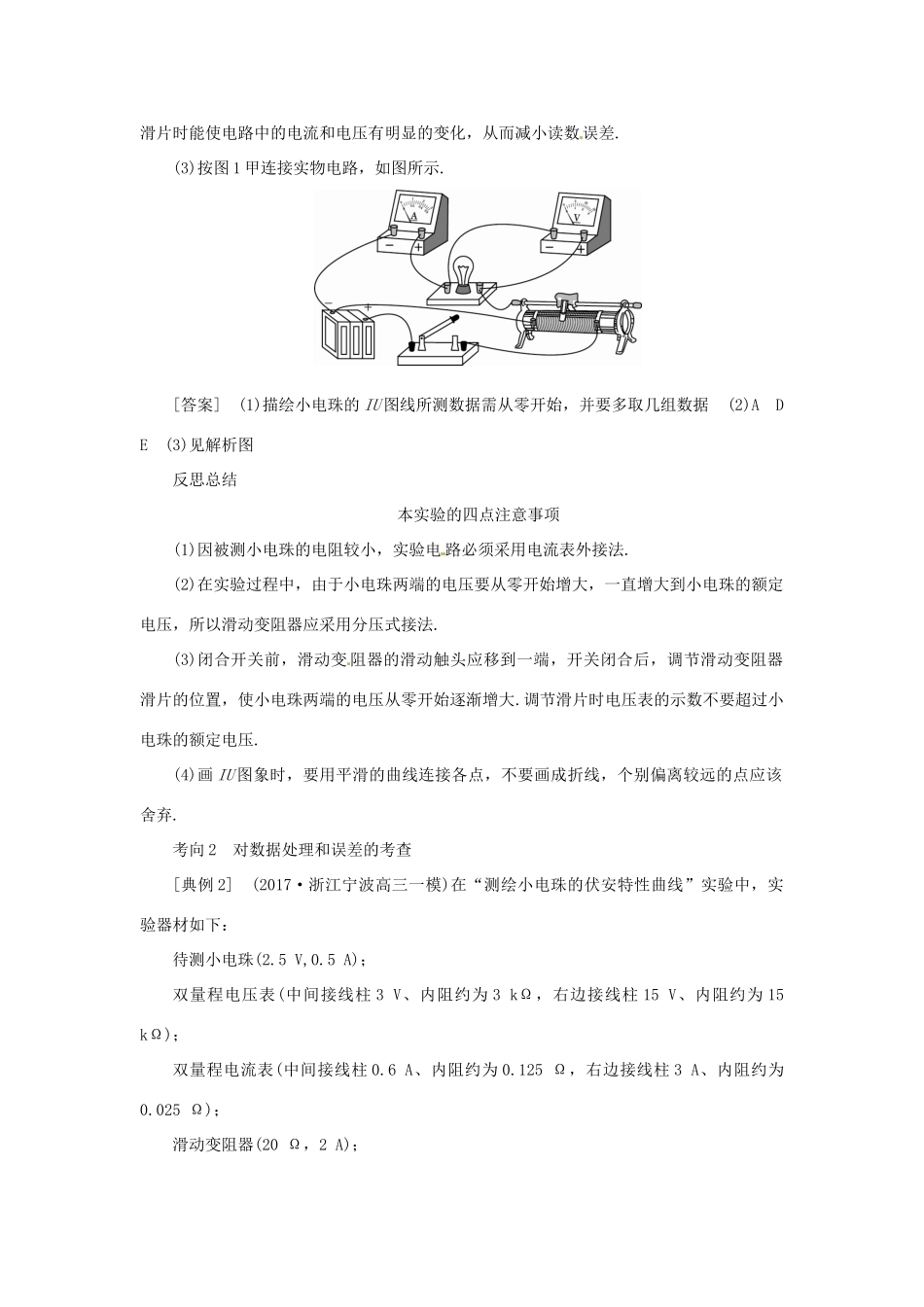

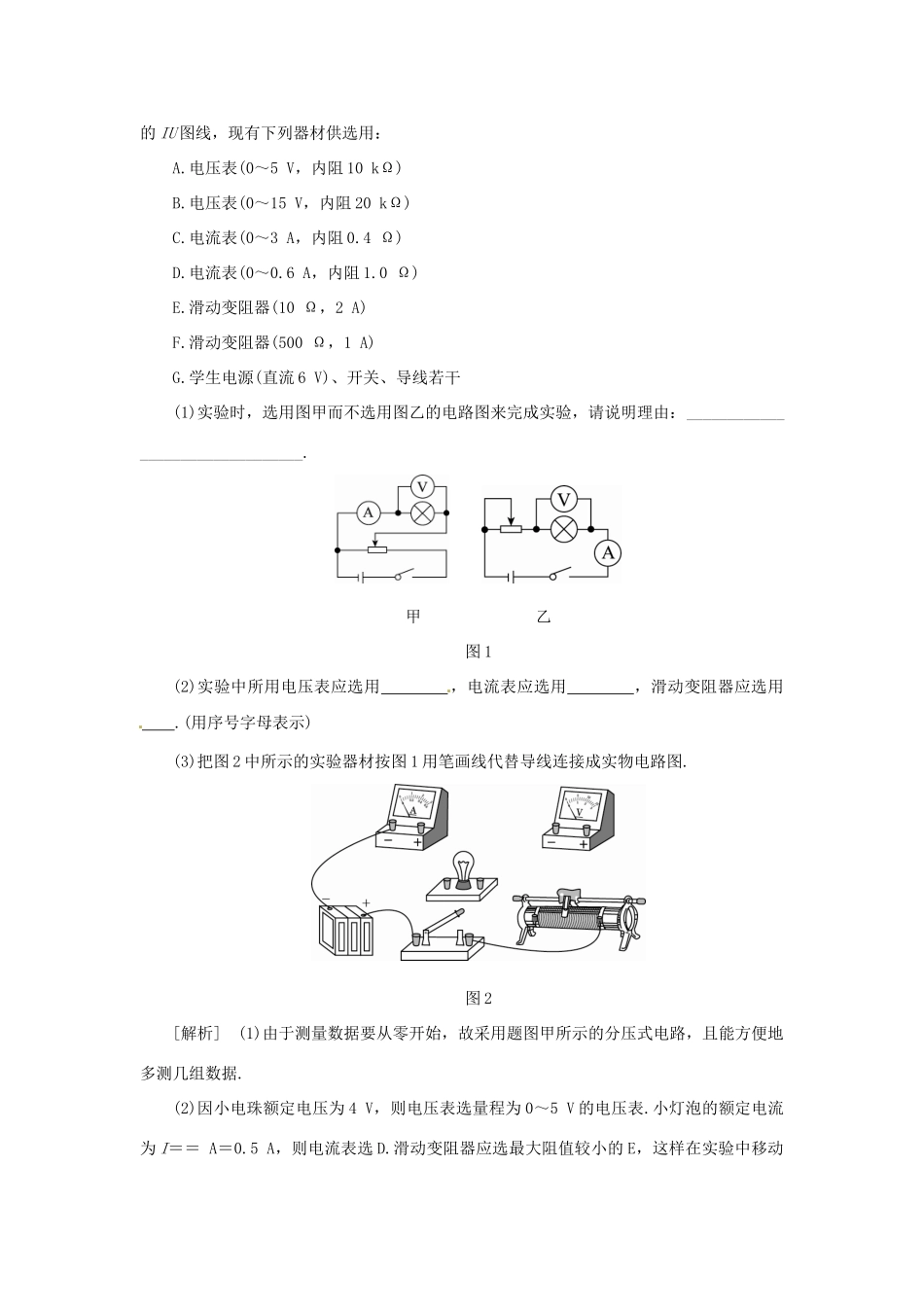

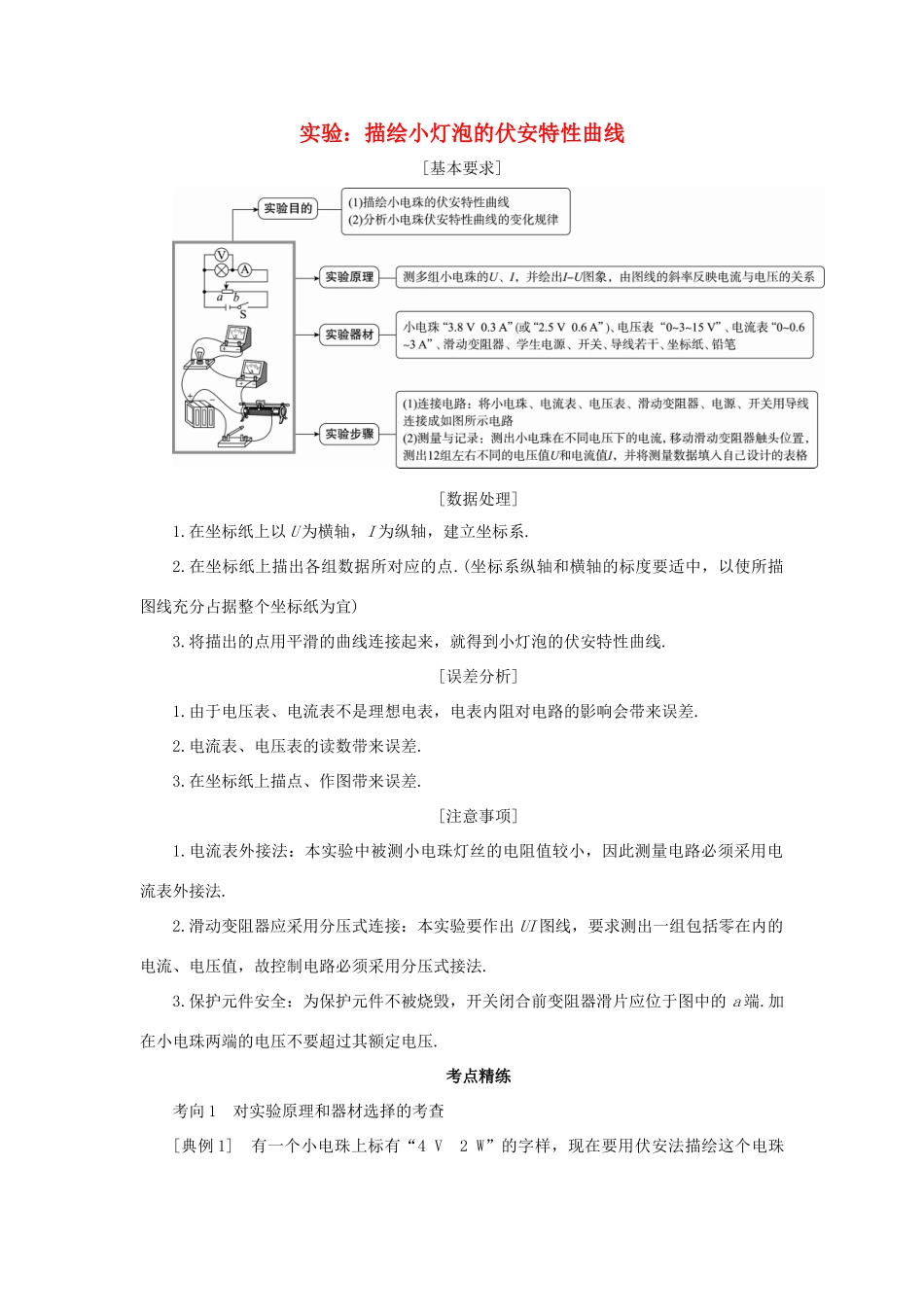

实验：描绘小灯泡的伏安特性曲线[基本要求][数据处理]1.在坐标纸上以 U 为横轴，I 为纵轴，建立坐标系.2.在坐标纸上描出各组数据所对应的点.(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜) 3.将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线.[误差分析]1.由于电压表、电流表不是理想电表，电表内阻对电路的影响会带来误差.2.电流表、电压表的读数带来误差.3.在坐标纸上描点、作图带来误差.[注意事项]1.电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法.2.滑动变阻器应采用分压式连接：本实验要作出 UI 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压式接法.3.保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端.加在小电珠两端的电压不要超过其额定电压.考点精练考向 1 对实验原理和器材选择的考查[典例 1] 有一个小电珠上标有“4 V 2 W”的字样，现在要用伏安法描绘这个电珠的 IU 图线，现有下列器材供选用：A.电压表(0～5 V，内阻 10 kΩ)B.电压表(0～15 V，内阻 20 kΩ)C.电流表(0～3 A，内阻 0.4 Ω)D.电流表(0～0.6 A，内阻 1.0 Ω)E.滑动变阻器(10 Ω，2 A)F.滑动变阻器(500 Ω，1 A)G.学生电源(直流 6 V)、开关、导线若干(1)实验时，选用图甲而不选用图乙的电路图来完成实验，请说明理由：________________________________. 甲 乙图 1(2)实验中所用电压表应选用 ，电流表应选用 ，滑动变阻器应选用 .(用序号字母表示)(3)把图 2 中所示的实验器材按图 1 用笔画线代替导线连接成实物电路图.图 2[解析] (1)由于测量数据要从零开始，故采用题图甲所示的分压式电路，且能方便地多测几组数据.(2)因小电珠额定电压为 4 V，则电压表选量程为 0～5 V 的电压表.小灯泡的额定电流为 I＝＝ A＝0.5 A，则电流表选 D.滑动变阻器应选最大阻值较小的 E，这样在实验中移动滑片时能使电路中的电流和电压有明显的变化，从而减小读数误差.(3)按图 1 甲连接实物电路，如图所示.[答案] (1)描绘小电珠的 IU 图线所测数据需从零开始，并要多取几组数据 (2)A D E (3)见解析图反思总结本实验的四点注意事项(1)因被测小电珠的电阻较小，实验电 路必须采用电流表外接法.(2)在实验过程中，由于小电珠两端的电压要从零开始增大，一直增大到小电珠的额定电压，所以滑动变阻器...
