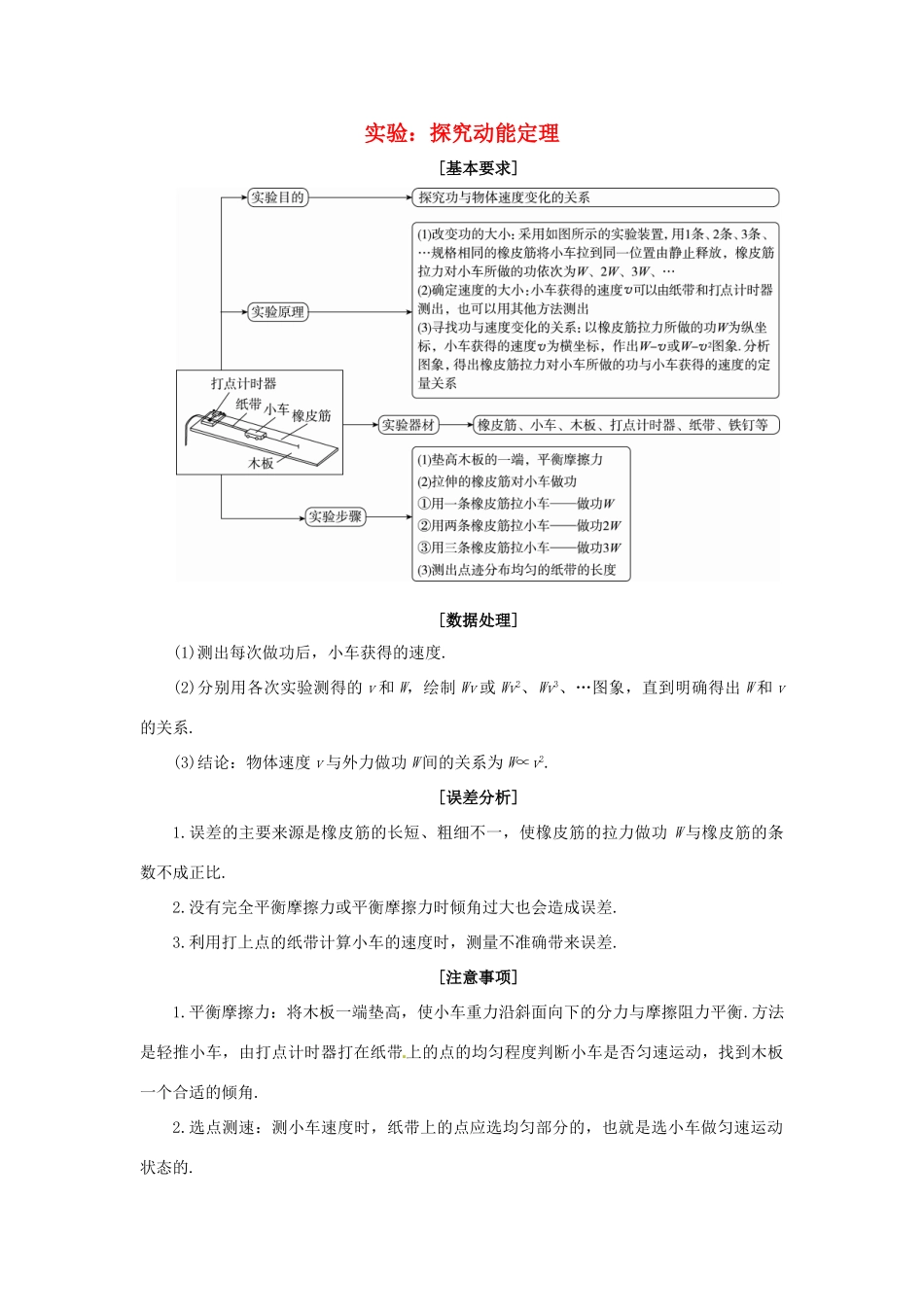

实验：探究动能定理[基本要求][数据处理](1)测出每次做功后，小车获得的速度.(2)分别用各次实验测得的 v 和 W，绘制 Wv 或 Wv2、Wv3、…图象，直到明确得出 W 和 v的关系.(3)结论：物体速度 v 与外力做功 W 间的关系为 W∝v2.[误差分析]1.误差的主要来源是橡皮筋的长短、粗细不一，使橡皮筋的拉力做功 W 与橡皮筋的条数不成正比.2.没有完全平衡摩擦力或平衡摩擦力时倾角过大也会造成误差.3.利用打上点的纸带计算小车的速度时，测量不准确带来误差.[注意事项]1.平衡摩擦力：将木板一端垫高，使小车重力沿斜面向下的分力与摩擦阻力平衡.方法是轻推小车，由打点计时器打在纸带 上的点的均匀程度判断小车是否匀速运动，找到木板一个合适的倾角.2.选点测速：测小车速度时，纸带上的点应选均匀部分的，也就是选小车做匀速运动状态的.3.规格相同：橡皮筋规格相同时，力对小车做的功以一条橡皮筋做的功为单位即可，不必计算出具体数值.考点精练考向 1 对实验操作的考查[典例 1] 某学习小组做“探究功与速度变化的关系”的实验如图所示，图中小车是在一条橡皮筋作用下弹出的，沿木板滑 行，橡皮筋对小车做的功记为 W.当用 2 条、3 条、…完全相同的橡皮筋并在一起进行第 2 次、第 3 次、…实验时(每次实验中橡皮筋伸长的长度都保持一致)，每次实验中小车获得的速度根据打点计时器所打在纸带上的点进行计算.(1)除了图中已有的实验器材外，还需要导线、开关、刻度尺和 (填“交流”或“直流”)电源.(2)实验中，小车会受到摩擦力的作用，可以使木板适当倾斜来平衡摩擦力，则下面操作正确的是( )A.放开小车，能够自由下滑即可B.放开小车，能够匀速下滑即可C.放开拖着纸带的小车，能够自由下滑即可D.放开拖着纸带的小车，能够匀速下滑即可(3)若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是( )A.橡皮筋处于原长状态B.橡皮筋仍处于伸长状态(4)在正确操作的情况下，打在纸带上的点并不 都是均匀的，为了测量小车获得的速度，应选用纸带的 部分进行测量(根据如图所示的纸带回答).[解析] (1)打点计时器使用的是交流电源.(2)平衡摩擦力时，应将纸带穿过打点计时器，放开拖着纸带的小车，小车能够匀速下滑即可，D 正确.(3)水平放置木板，放开小车后，小车做加速运动，当橡皮筋的拉力大小等于摩擦力大小时，小车的速度最大，此时橡皮筋仍处于伸长状态，B ...
