高考物理一轮复习 实验增分 专题8 测定金属的电阻率学案-人教版高三全册物理学案VIP专享

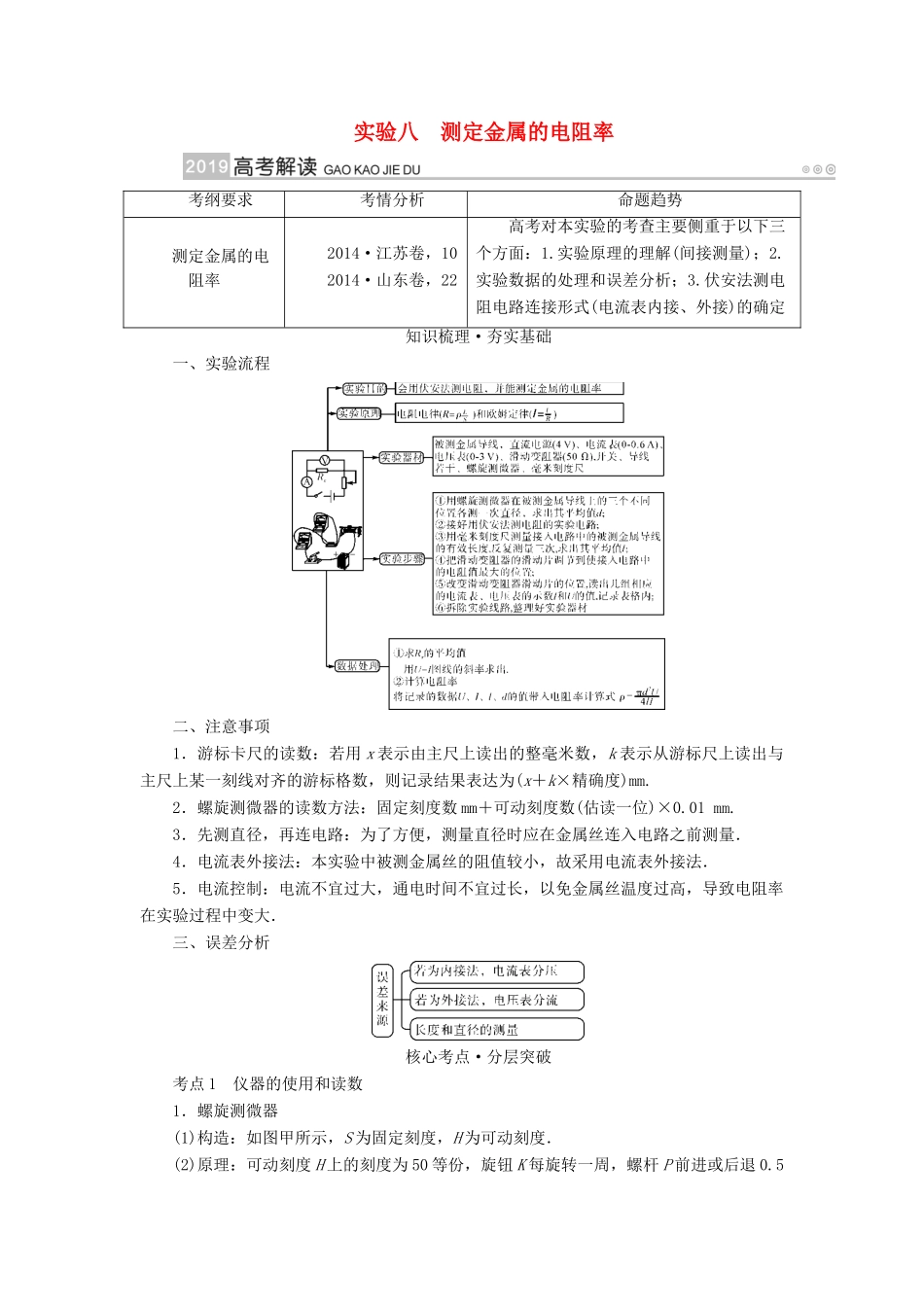

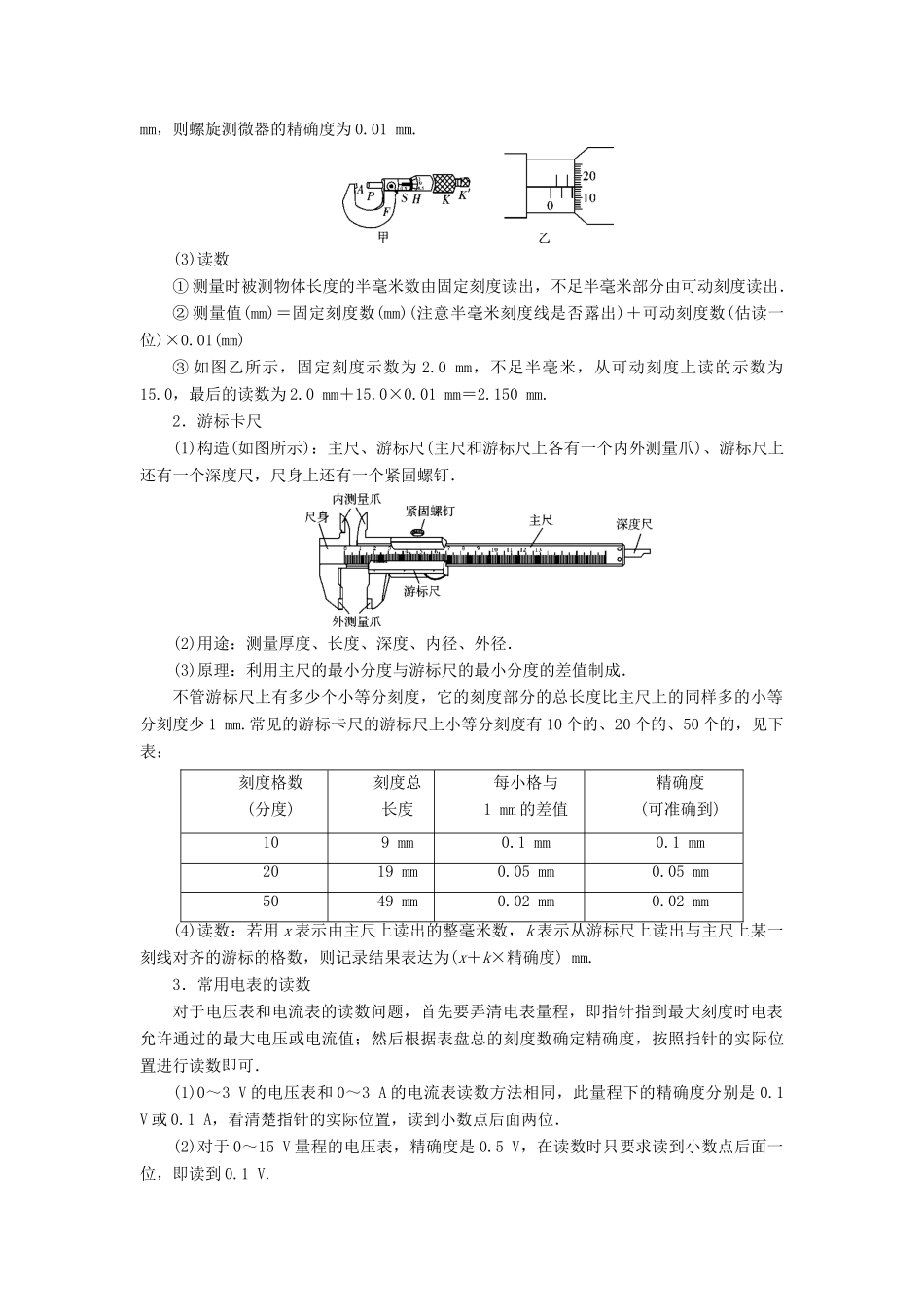

实验八 测定金属的电阻率考纲要求考情分析命题趋势测定金属的电阻率2014·江苏卷，102014·山东卷，22高考对本实验的考查主要侧重于以下三个方面：1.实验原理的理解(间接测量)；2.实验数据的处理和误差分析；3.伏安法测电阻电路连接形式(电流表内接、外接)的确定知识梳理·夯实基础一、实验流程二、注意事项1．游标卡尺的读数：若用 x 表示由主尺上读出的整毫米数，k 表示从游标尺上读出与主尺上某一刻线对齐的游标格数，则记录结果表达为(x＋k×精确度)mm.2．螺旋测微器的读数方法：固定刻度数 mm＋可动刻度数(估读一位)×0.01 mm.3．先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量．4．电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．5．电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．三、误差分析核心考点·分层突破考点 1 仪器的使用和读数1．螺旋测微器(1)构造：如图甲所示，S 为固定刻度，H 为可动刻度．(2)原理：可动刻度 H 上的刻度为 50 等份，旋钮 K 每旋转一周，螺杆 P 前进或后退 0.5 mm，则螺旋测微器的精确度为 0.01 mm.(3)读数① 测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．② 测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)③ 如图乙所示，固定刻度示数为 2.0 mm，不足半毫米，从可动刻度上读的示数为15.0，最后的读数为 2.0 mm＋15.0×0.01 mm＝2.150 mm.2．游标卡尺(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm.常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，见下表：刻度格数(分度)刻度总长度每小格与1 mm 的差值精确度(可准确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm(4)读数：若用 x 表示由主尺上读出的整毫米数，k 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋k×精确度) mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清...
