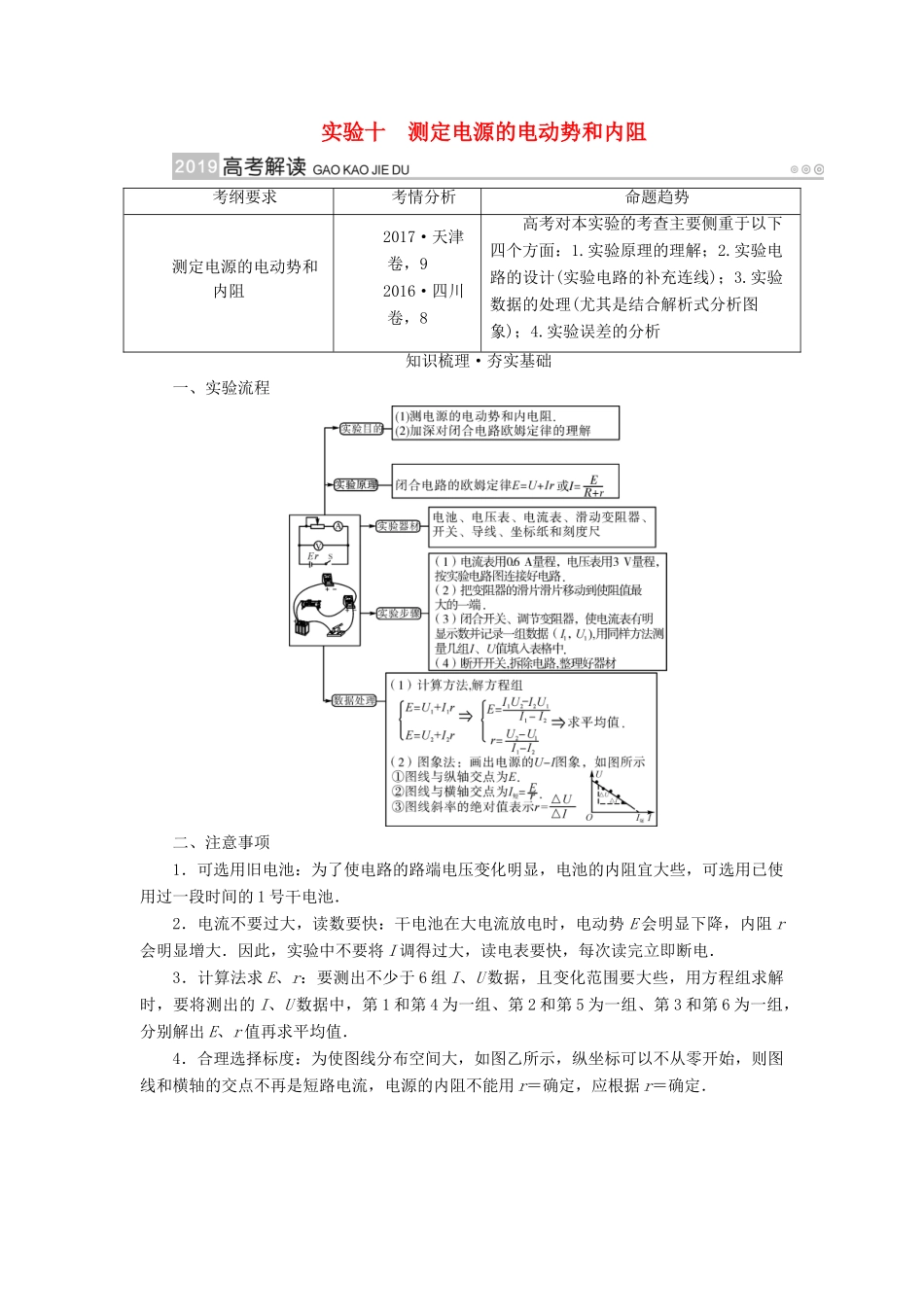

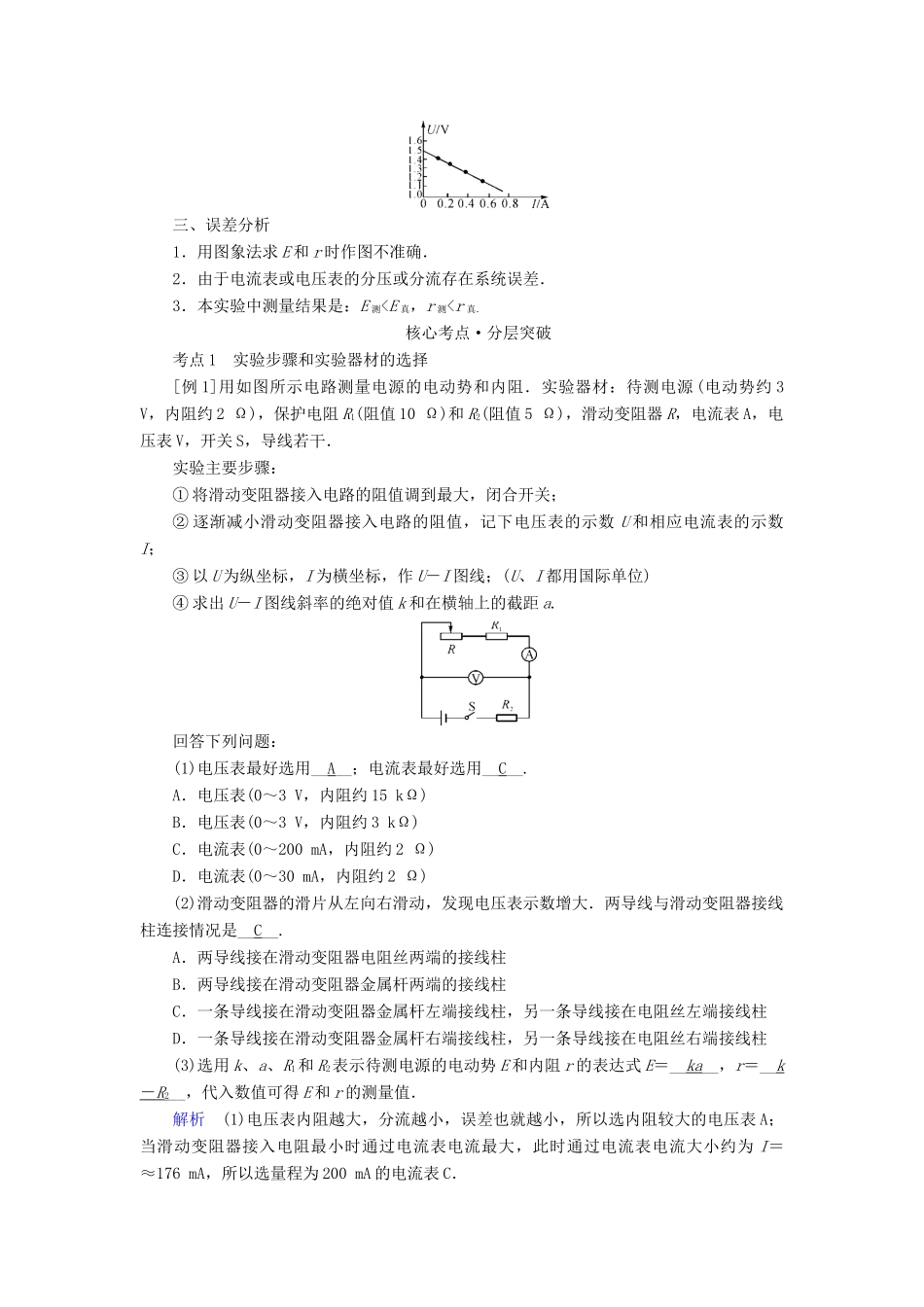

实验十 测定电源的电动势和内阻考纲要求考情分析命题趋势测定电源的电动势和内阻2017·天津卷，92016·四川卷，8高考对本实验的考查主要侧重于以下四个方面：1.实验原理的理解；2.实验电路的设计(实验电路的补充连线)；3.实验数据的处理(尤其是结合解析式分析图象)；4.实验误差的分析知识梳理·夯实基础一、实验流程二、注意事项1．可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的 1 号干电池．2．电流不要过大，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r会明显增大．因此，实验中不要将 I 调得过大，读电表要快，每次读完立即断电．3．计算法求 E、r：要测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求解时，要将测出的 I、U 数据中，第 1 和第 4 为一组、第 2 和第 5 为一组、第 3 和第 6 为一组，分别解出 E、r 值再求平均值．4．合理选择标度：为使图线分布空间大，如图乙所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源的内阻不能用 r＝确定，应根据 r＝确定．三、误差分析1．用图象法求 E 和 r 时作图不准确．2．由于电流表或电压表的分压或分流存在系统误差．3．本实验中测量结果是：E 测
