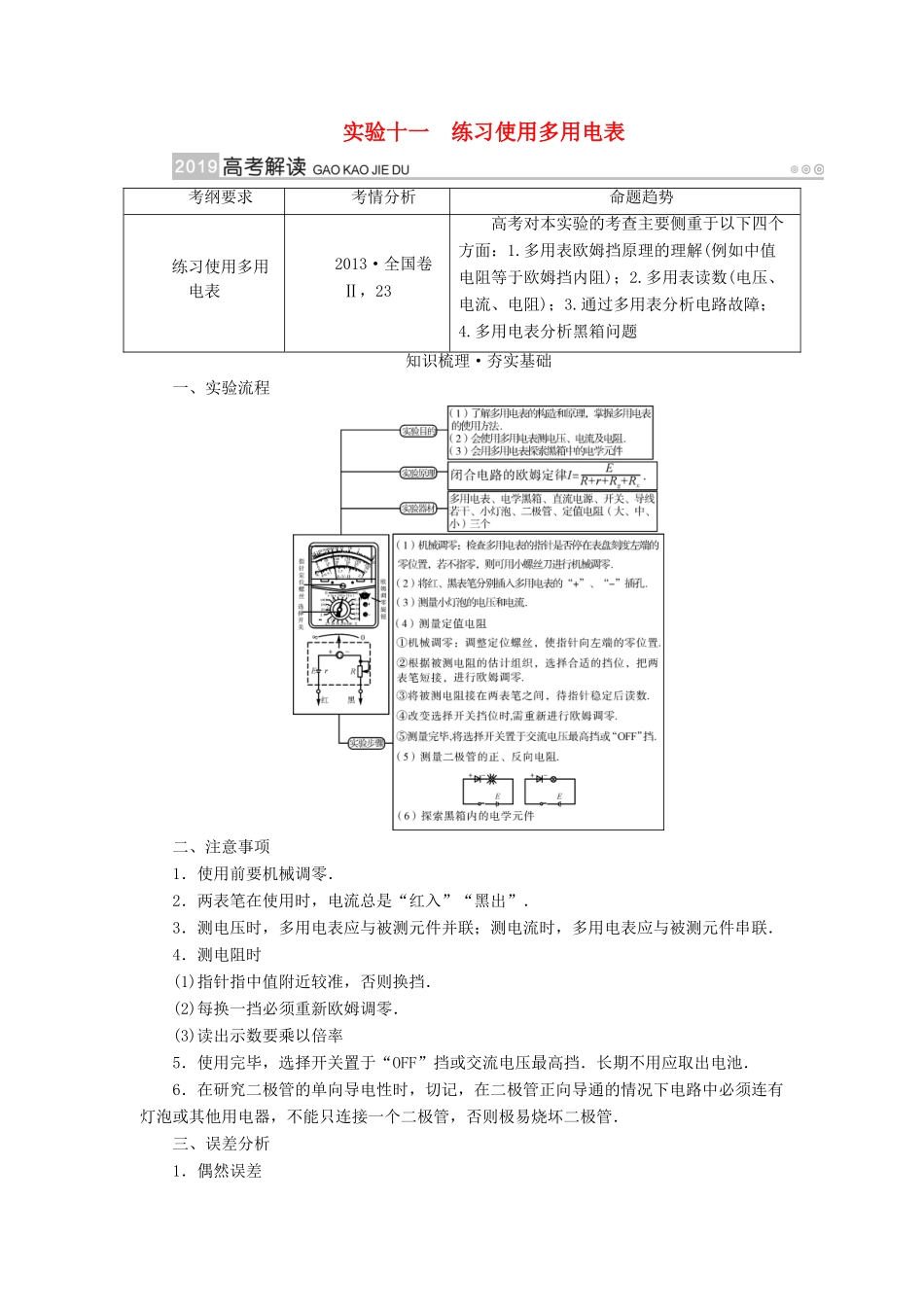

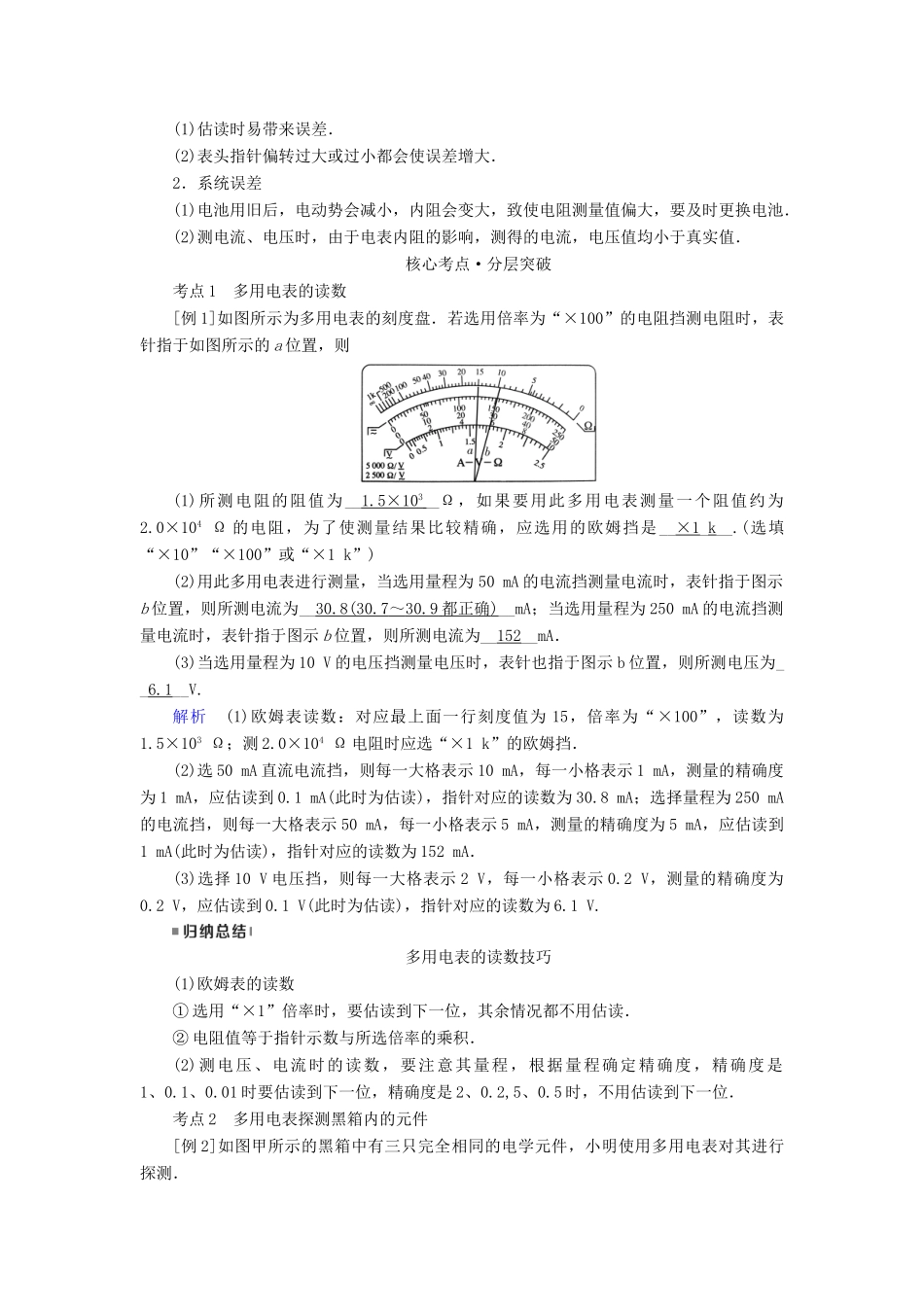

实验十一 练习使用多用电表考纲要求考情分析命题趋势练习使用多用电表2013·全国卷Ⅱ，23高考对本实验的考查主要侧重于以下四个方面：1.多用表欧姆挡原理的理解(例如中值电阻等于欧姆挡内阻)；2.多用表读数(电压、电流、电阻)；3.通过多用表分析电路故障；4.多用电表分析黑箱问题知识梳理·夯实基础一、实验流程二、注意事项1．使用前要机械调零．2．两表笔在使用时，电流总是“红入”“黑出”．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．测电阻时(1)指针指中值附近较准，否则换挡．(2)每换一挡必须重新欧姆调零．(3)读出示数要乘以倍率5．使用完毕，选择开关置于“OFF”挡或交流电压最高挡．长期不用应取出电池．6．在研究二极管的单向导电性时，切记，在二极管正向导通的情况下电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极易烧坏二极管．三、误差分析1．偶然误差(1)估读时易带来误差．(2)表头指针偏转过大或过小都会使误差增大．2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流，电压值均小于真实值．核心考点·分层突破考点 1 多用电表的读数[例 1]如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指于如图所示的 a 位置，则(1)所测电阻的阻值为__1.5×10 3 __Ω，如果要用此多用电表测量一个阻值约为2.0×104 Ω 的电阻，为了使测量结果比较精确，应选用的欧姆挡是 __×1_k__.(选填“×10”“×100”或“×1 k”)(2)用此多用电表进行测量，当选用量程为 50 mA 的电流挡测量电流时，表针指于图示b 位置，则所测电流为__30.8(30.7 ～ 30.9 都正确 ) __mA；当选用量程为 250 mA 的电流挡测量电流时，表针指于图示 b 位置，则所测电流为__152__mA．(3)当选用量程为 10 V 的电压挡测量电压时，表针也指于图示 b 位置，则所测电压为__6.1__V.解析 (1)欧姆表读数：对应最上面一行刻度值为 15，倍率为“×100”，读数为1.5×103 Ω；测 2.0×104 Ω 电阻时应选“×1 k”的欧姆挡．(2)选 50 mA 直流电流挡，则每一大格表示 10 mA，每一小格表示 1 mA，测量的精确度为 1 mA，应估读到 0.1 mA(此时为估读)，指针对应的读数为 30.8 mA；选择量程为 250 mA的电流挡，则每一大格表示 50 mA，每一小格表示 5 mA，...
