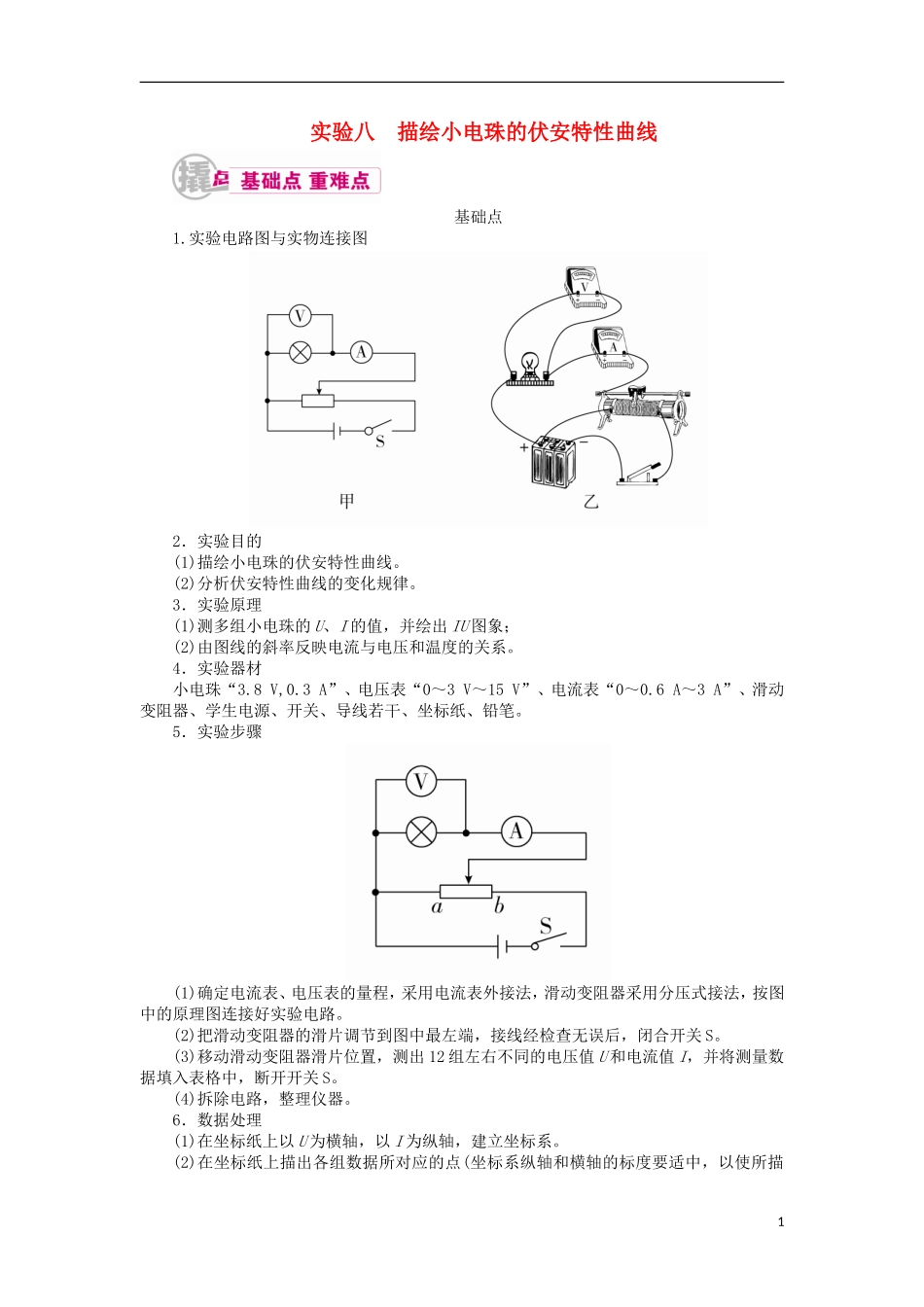

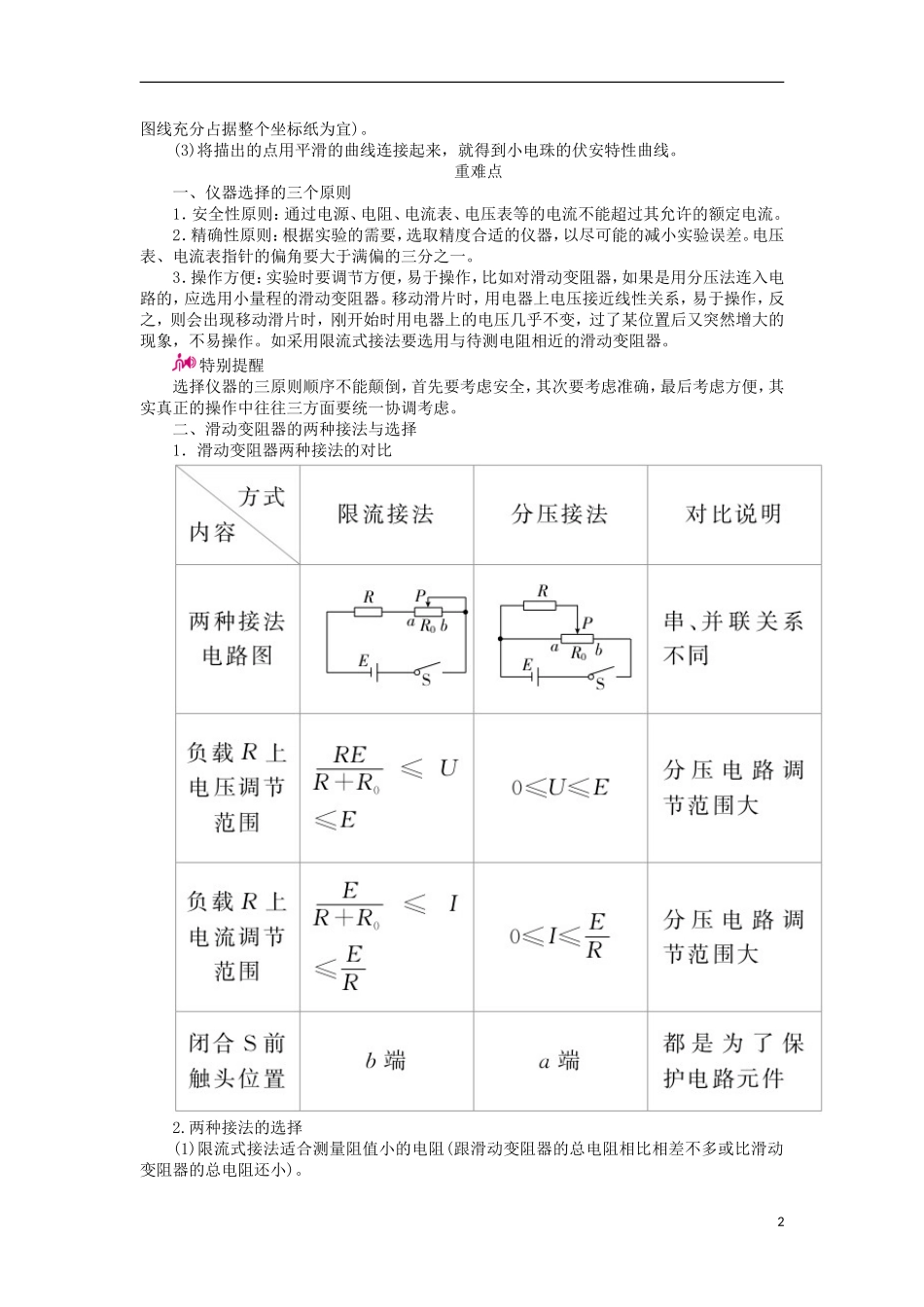

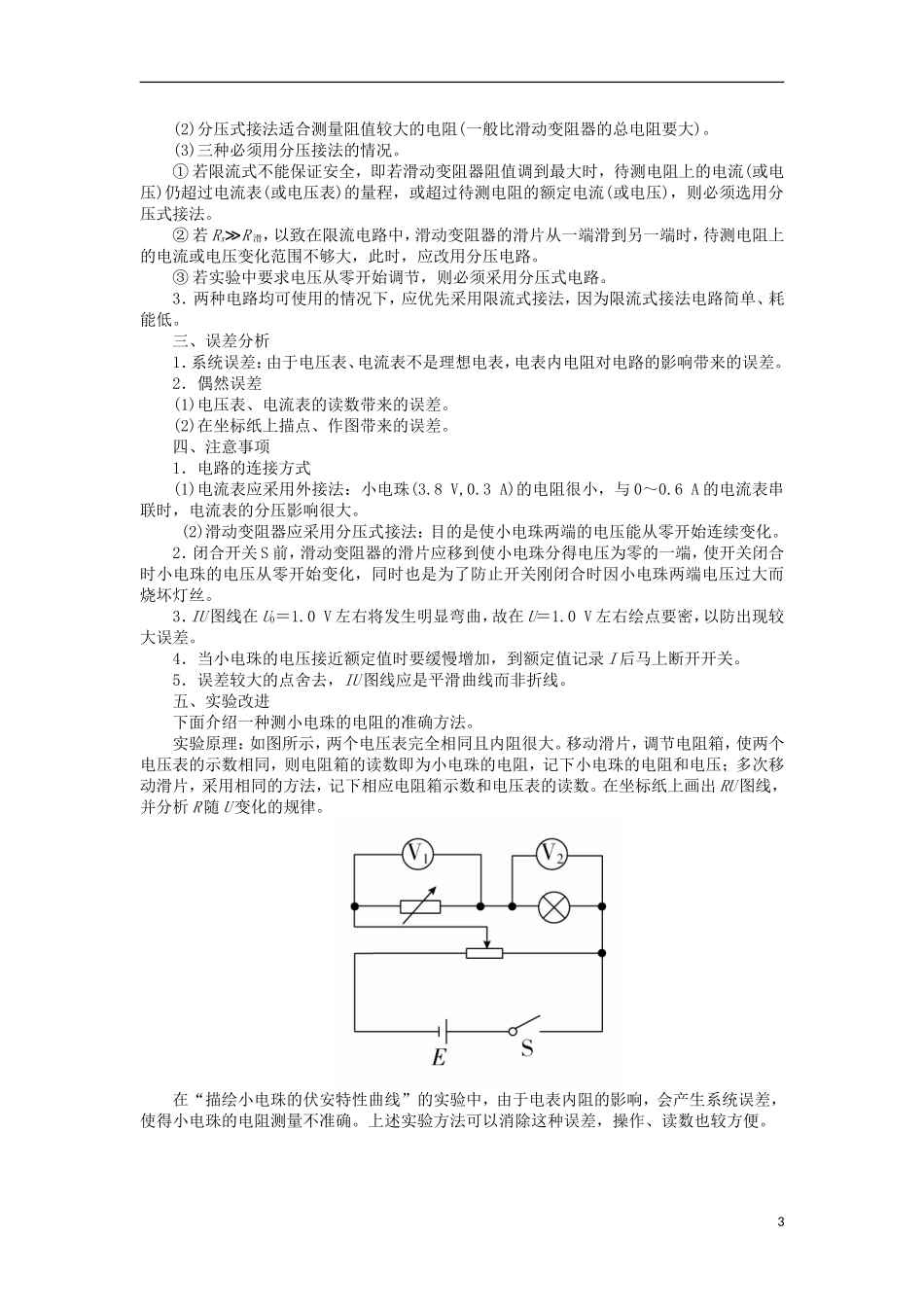

实验八 描绘小电珠的伏安特性曲线基础点1.实验电路图与实物连接图2．实验目的(1)描绘小电珠的伏安特性曲线。(2)分析伏安特性曲线的变化规律。3．实验原理(1)测多组小电珠的 U、I 的值，并绘出 IU 图象；(2)由图线的斜率反映电流与电压和温度的关系。4．实验器材小电珠“3.8 V,0.3 A”、电压表“0～3 V～15 V”、电流表“0～0.6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔。5．实验步骤(1)确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按图中的原理图连接好实验电路。(2)把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关 S。(3)移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S。(4)拆除电路，整理仪器。6．数据处理(1)在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系。(2)在坐标纸上描出各组数据所对应的点(坐标系纵轴和横轴的标度要适中，以使所描1图线充分占据整个坐标纸为宜)。(3)将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线。重难点一、仪器选择的三个原则1．安全性原则：通过电源、电阻、电流表、电压表等的电流不能超过其允许的额定电流。2．精确性原则：根据实验的需要，选取精度合适的仪器，以尽可能的减小实验误差。电压表、电流表指针的偏角要大于满偏的三分之一。3．操作方便：实验时要调节方便，易于操作，比如对滑动变阻器，如果是用分压法连入电路的，应选用小量程的滑动变阻器。移动滑片时，用电器上电压接近线性关系，易于操作，反之，则会出现移动滑片时，刚开始时用电器上的电压几乎不变，过了某位置后又突然增大的现象，不易操作。如采用限流式接法要选用与待测电阻相近的滑动变阻器。特别提醒选择仪器的三原则顺序不能颠倒，首先要考虑安全，其次要考虑准确，最后考虑方便，其实真正的操作中往往三方面要统一协调考虑。二、滑动变阻器的两种接法与选择1．滑动变阻器两种接法的对比2.两种接法的选择(1)限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)。2(2)分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)。(3)三种必须用分压接法的情况。① 若限流式不能保证安全，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，...
