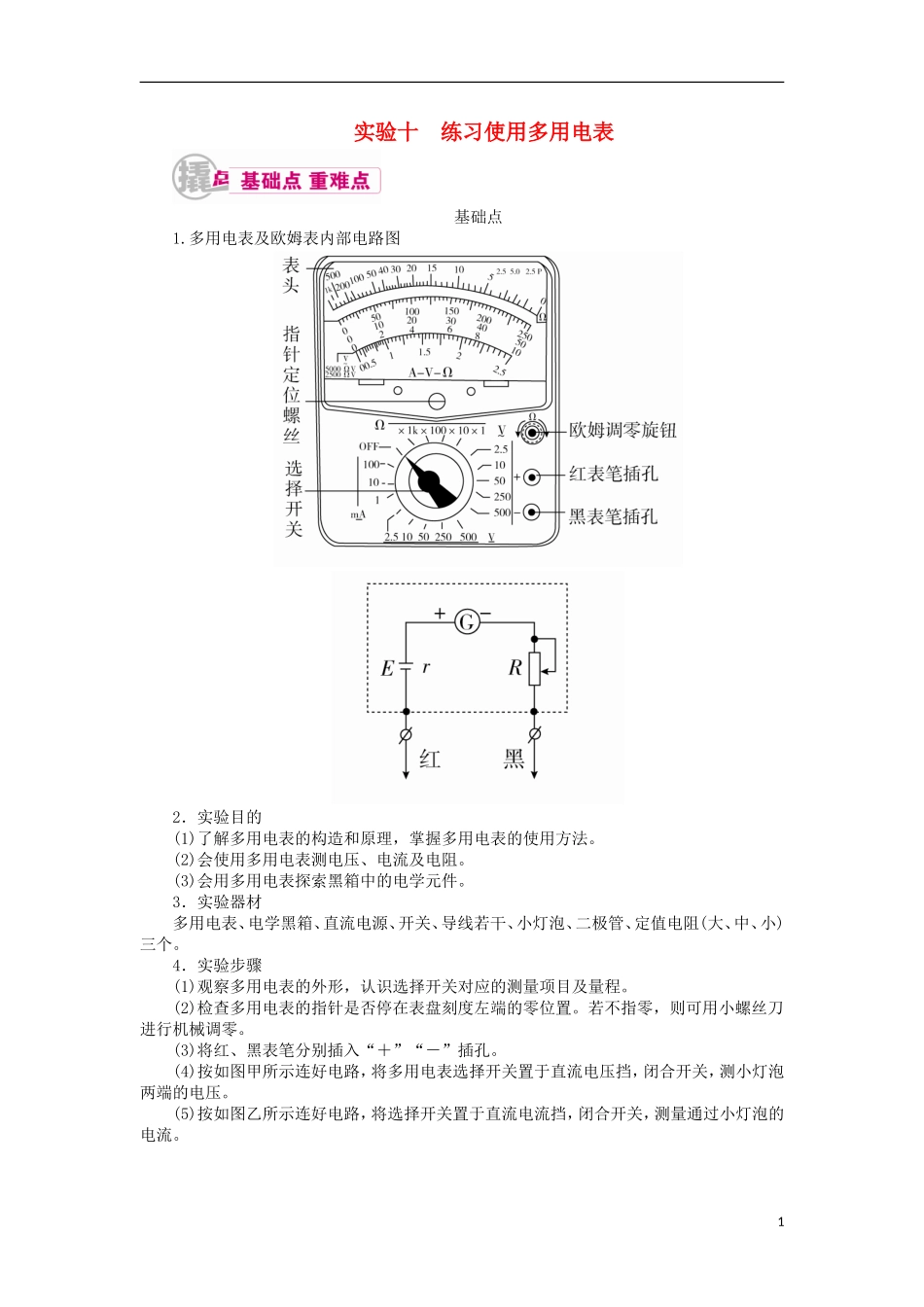

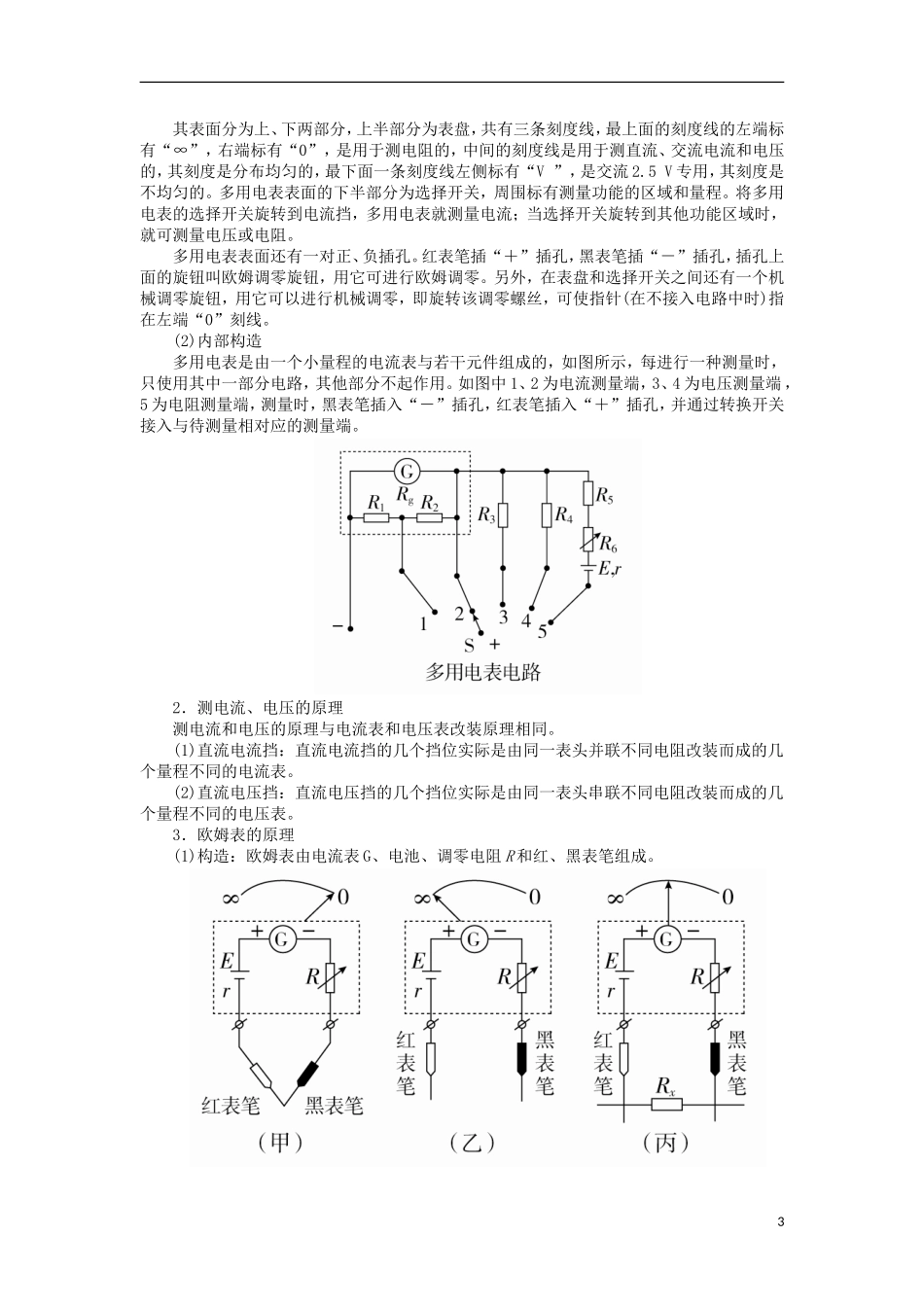

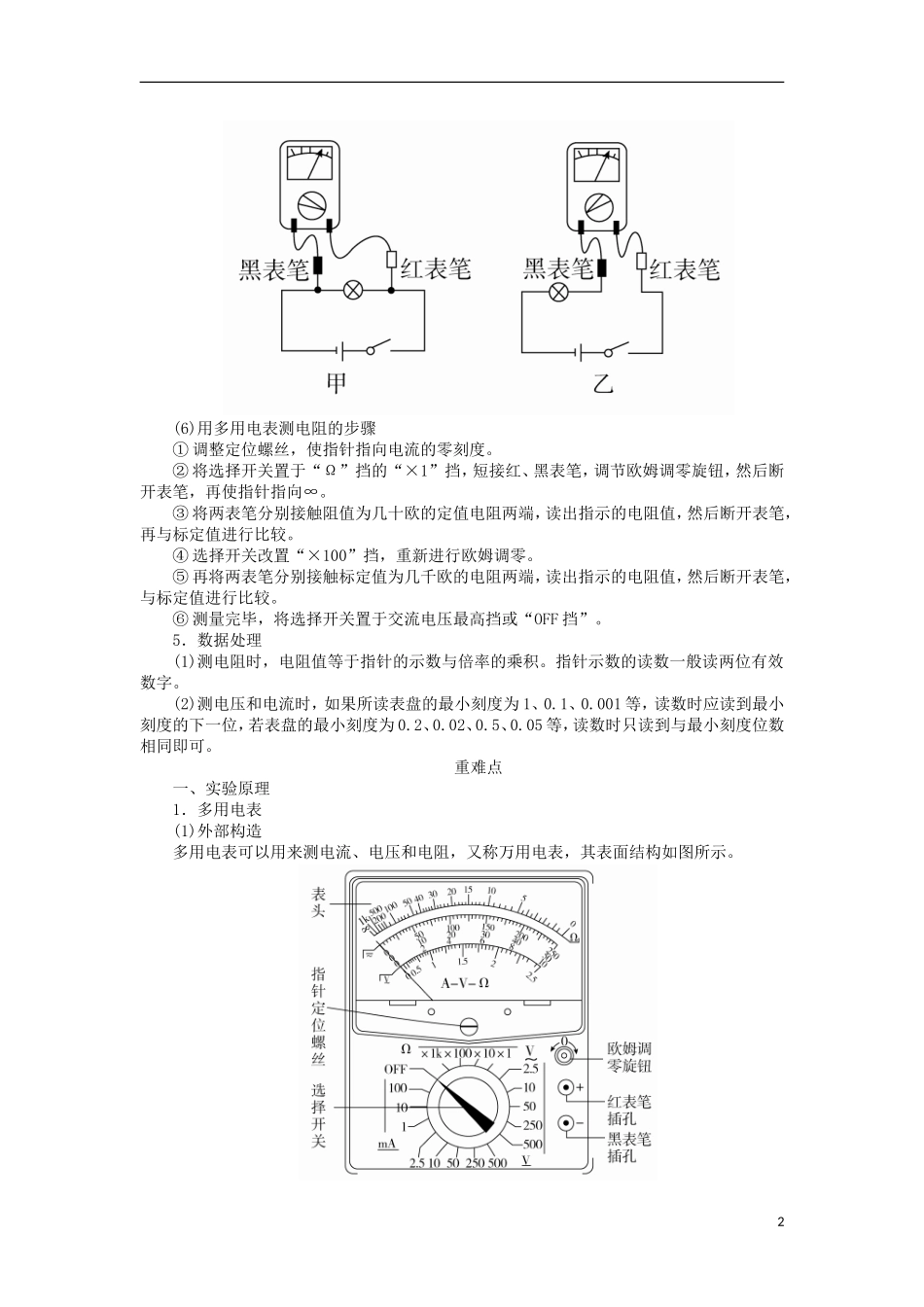

实验十 练习使用多用电表基础点1.多用电表及欧姆表内部电路图2．实验目的(1)了解多用电表的构造和原理，掌握多用电表的使用方法。(2)会使用多用电表测电压、电流及电阻。(3)会用多用电表探索黑箱中的电学元件。3．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。4．实验步骤(1)观察多用电表的外形，认识选择开关对应的测量项目及量程。(2)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“＋”“－”插孔。(4)按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，闭合开关，测小灯泡两端的电压。(5)按如图乙所示连好电路，将选择开关置于直流电流挡，闭合开关，测量通过小灯泡的电流。1(6)用多用电表测电阻的步骤① 调整定位螺丝，使指针指向电流的零刻度。② 将选择开关置于“Ω”挡的“×1”挡，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞。③ 将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。④ 选择开关改置“×100”挡，重新进行欧姆调零。⑤ 再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。⑥ 测量完毕，将选择开关置于交流电压最高挡或“OFF 挡”。5．数据处理(1)测电阻时，电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。(2)测电压和电流时，如果所读表盘的最小刻度为 1、0.1、0.001 等，读数时应读到最小刻度的下一位，若表盘的最小刻度为 0.2、0.02、0.5、0.05 等，读数时只读到与最小刻度位数相同即可。重难点一、实验原理1．多用电表(1)外部构造多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。2其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，中间的刻度线是用于测直流、交流电流和电压的，其刻度是分布均匀的，最下面一条刻度线左侧标有“V ”，是交流 2.5 V 专用，其刻度是不均匀的。多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。多用电表表面还有一对正、负插孔。红表笔插“＋”插孔，黑...
