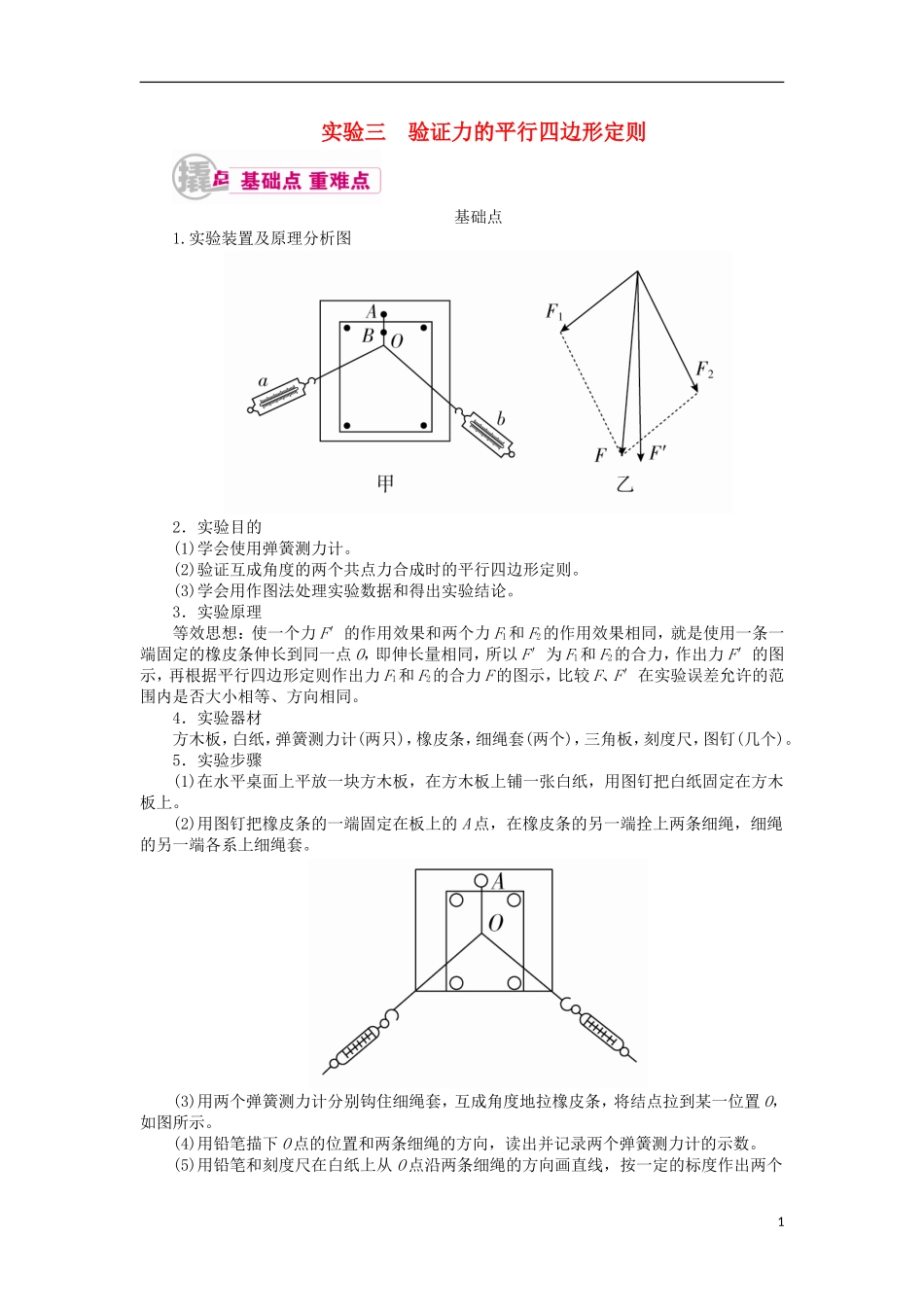

实验三 验证力的平行四边形定则基础点1.实验装置及原理分析图2．实验目的(1)学会使用弹簧测力计。(2)验证互成角度的两个共点力合成时的平行四边形定则。(3)学会用作图法处理实验数据和得出实验结论。3．实验原理等效思想：使一个力 F′的作用效果和两个力 F1和 F2的作用效果相同，就是使用一条一端固定的橡皮条伸长到同一点 O，即伸长量相同，所以 F′为 F1和 F2的合力，作出力 F′的图示，再根据平行四边形定则作出力 F1和 F2的合力 F 的图示，比较 F、F′在实验误差允许的范围内是否大小相等、方向相同。4．实验器材方木板，白纸，弹簧测力计(两只)，橡皮条，细绳套(两个)，三角板，刻度尺，图钉(几个)。5．实验步骤(1)在水平桌面上平放一块方木板，在方木板上铺一张白纸，用图钉把白纸固定在方木板上。(2)用图钉把橡皮条的一端固定在板上的 A 点，在橡皮条的另一端拴上两条细绳，细绳的另一端各系上细绳套。(3)用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置 O，如图所示。(4)用铅笔描下 O 点的位置和两条细绳的方向，读出并记录两个弹簧测力计的示数。(5)用铅笔和刻度尺在白纸上从 O 点沿两条细绳的方向画直线，按一定的标度作出两个1力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺和三角板作平行四边形，过 O 点的平行四边形的对角线即为合力 F。(6)只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置 O，读出并记录弹簧测力计的示数，记下细绳的方向，按同一标度用刻度尺从 O 点作出这个力 F′的图示。(7)比较 F′与用平行四边形定则求出的合力 F 的大小和方向，看它们在实验误差允许的范围内是否相等。(8)改变 F1和 F2的大小和方向，再做两次实验。重难点一、弹簧测力计1．原理：根据胡克定律 F＝kx，在弹性限度内，由于弹力的大小与弹簧的形变量成正比，所以弹簧测力计的刻度线是均匀的。2．弹簧测力计的使用方法(1)将两个弹簧测力计调零后，互勾并水平对拉，若两个弹簧测力计在对拉的过程中，读数相同，则可选用，若读数不同，应另换，直到相同为止。(2)弹簧测力计不能在超出它的测量范围的情况下使用。(3)使用前要检查指针是否指在零刻度线，否则应校正零位。(4)实际测量时，要使弹簧测力计内弹簧的伸长方向跟拉力的方向在一条直线上。(5)读数时应正对、平视刻度，要估读到最小刻度的下一位。二、误差分析三、注意事项1．使用弹簧测力计前，要先观察指针是否指...
