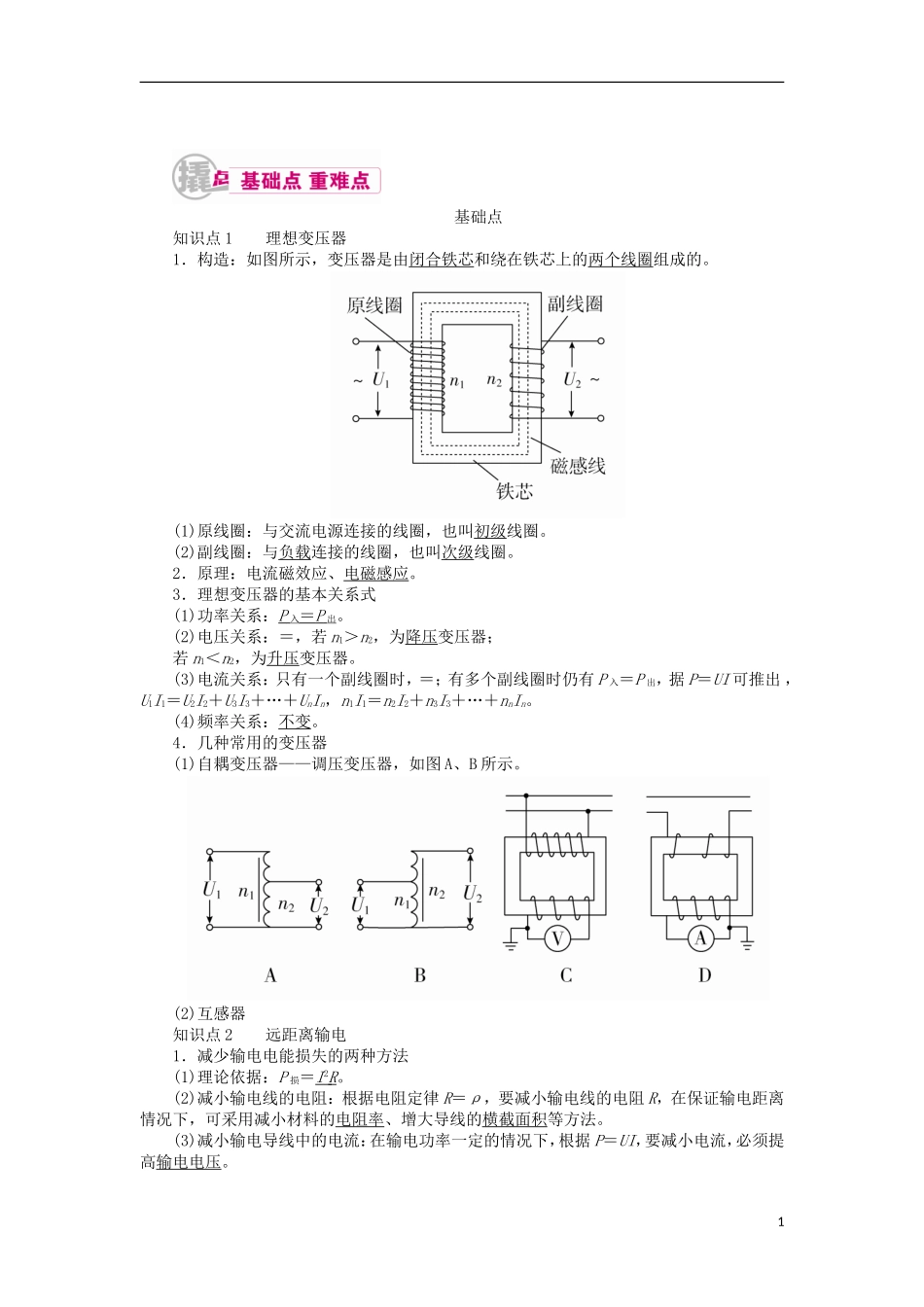

基础点知识点 1 理想变压器1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2．原理：电流磁效应、电磁感应。3．理想变压器的基本关系式(1)功率关系：P 入＝ P 出。(2)电压关系：＝，若 n1＞n2，为降压变压器；若 n1＜n2，为升压变压器。(3)电流关系：只有一个副线圈时，＝；有多个副线圈时仍有 P 入＝P 出，据 P＝UI 可推出 ，U1I1＝U2I2＋U3I3＋…＋UnIn，n1I1＝n2I2＋n3I3＋…＋nnIn。(4)频率关系：不变。4．几种常用的变压器(1)自耦变压器——调压变压器，如图 A、B 所示。(2)互感器知识点 2 远距离输电1．减少输电电能损失的两种方法(1)理论依据：P 损＝I 2 R 。(2)减小输电线的电阻：根据电阻定律 R＝ρ，要减小输电线的电阻 R，在保证输电距离情况下，可采用减小材料的电阻率、增大导线的横截面积等方法。(3)减小输电导线中的电流：在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高输电电压。12．输电过程示意图3．输电电流(1)I＝；(2)I＝。4．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为 Q＝I 2 Rt 。5．电压损失(1)ΔU＝U－U′；(2)ΔU＝IR。6．功率损失(1)ΔP＝P－P′；(2)ΔP＝I 2 R ＝2R。重难点一、理想变压器原理和基本关系1．变压器的工作原理2．理想变压器的基本关系2特别提醒(1)变压器不能改变直流电压，因为工作原理早已不成立。(2)理想变压器基本关系中 U1、U2、I1、I2均指有效值。(3)当原线圈中串联电阻(或灯泡)时，U1为加在原线圈两端的电压，并不是电源的电压。(4)变压器的以上关系都是根据“口”字形的变压器推出的，如果变压器不是“口”字形时，应根据变压器的原理及各线圈中磁通量的关系推导出各物理量间的关系。二、理想变压器动态分析问题1．匝数比不变的情况(如图所示)3(1)U1不变，根据＝，输入电压 U1决定输出电压 U2，不论负载电阻 R 如何变化，U2也不变。(2)当负载电阻发生变化时，I2变化，输出电流 I2决定输入电流 I1，故 I1发生变化。(3)I2变化引起 P2变化，P1＝P2，故 P1发生变化。2．负载电阻不变的情况(如图所示)(1)U1不变，发生变化，故 U2变化。(2)R 不变，U2改变，故 I2发生变化。(3)根据 P2＝，P2发生变化，再根据 P1＝P2，故 P1变化，P1＝U1I1，U1不变，故 I1发生变化。3．分析变压器动态问题的程序...
