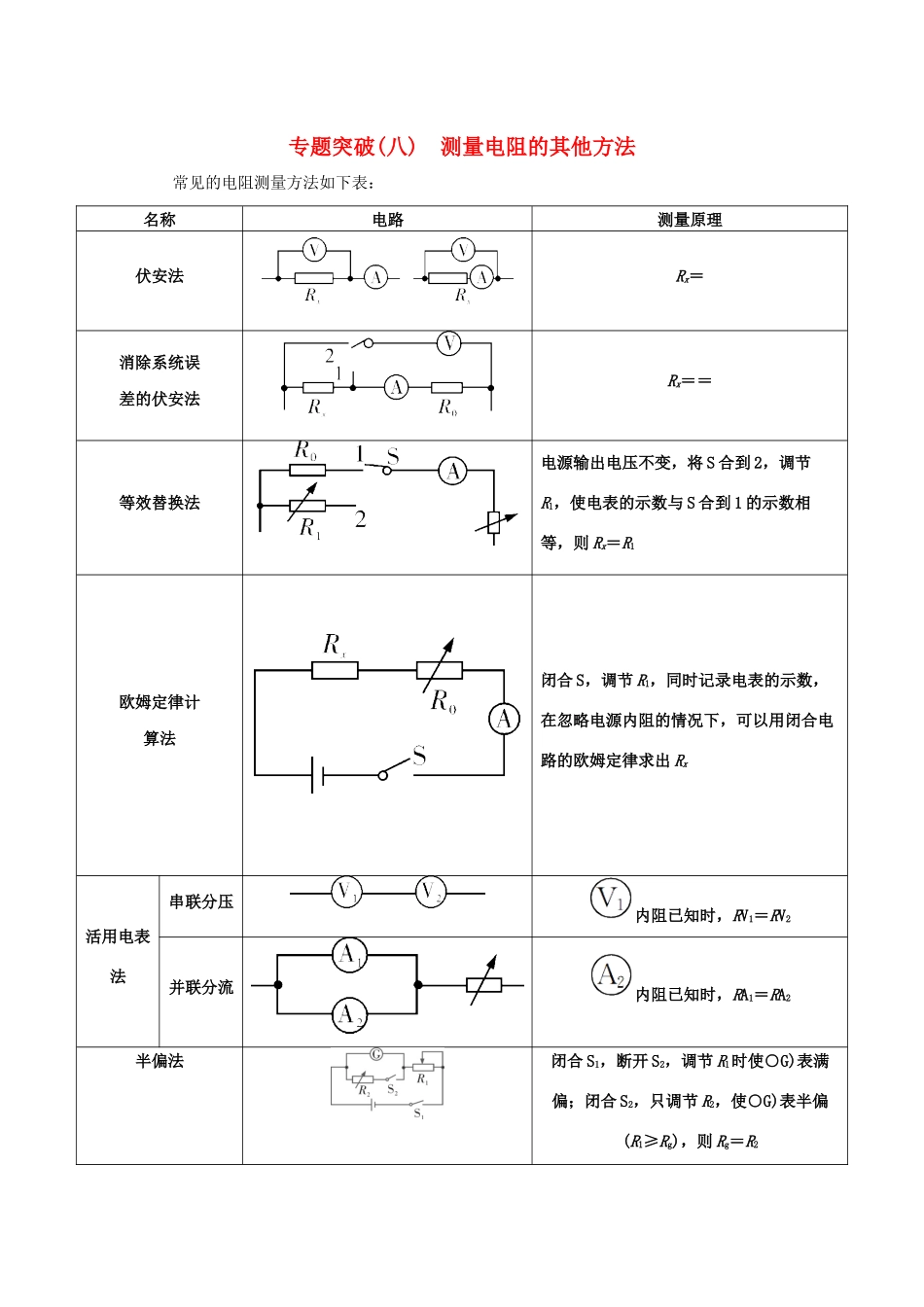

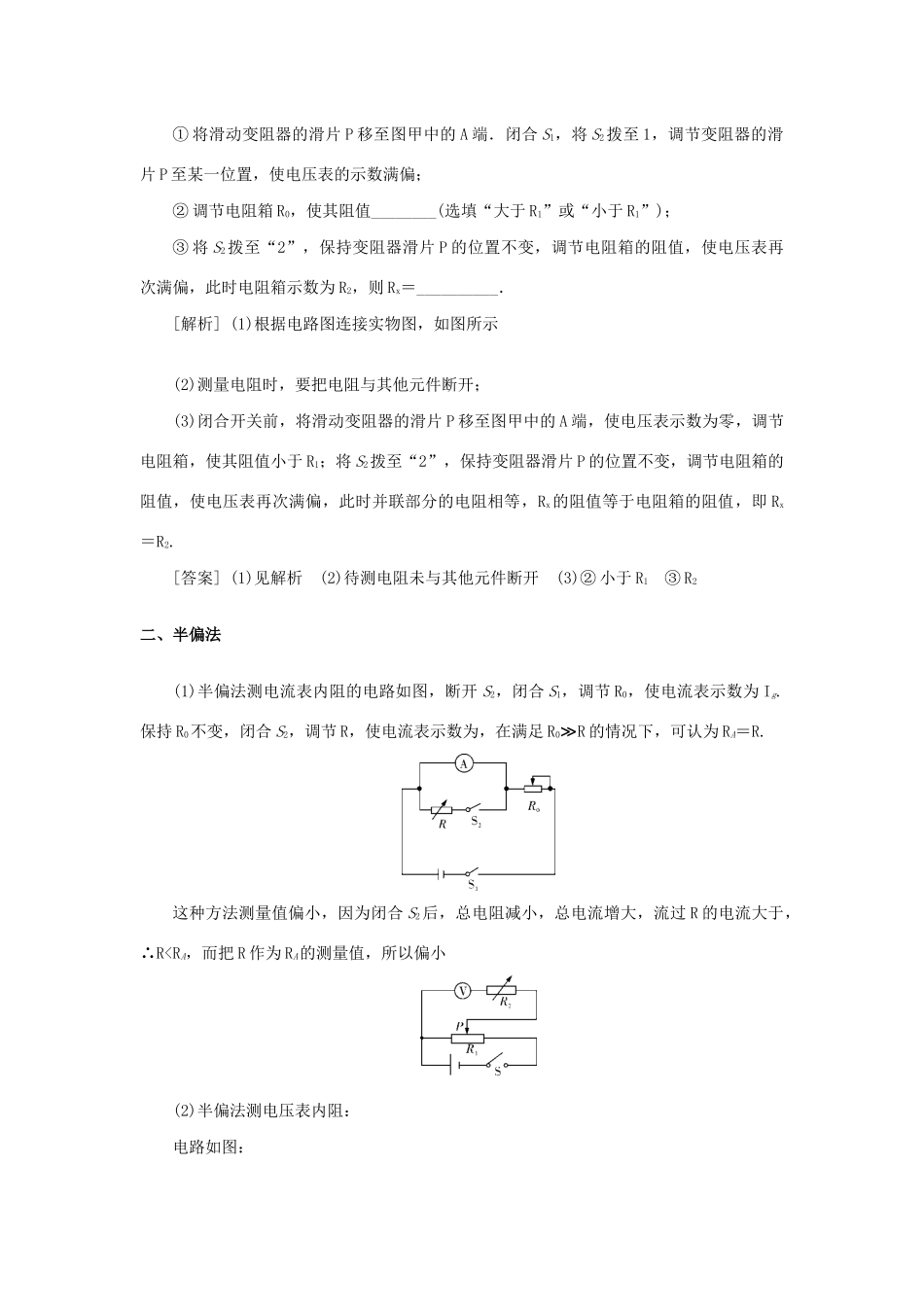

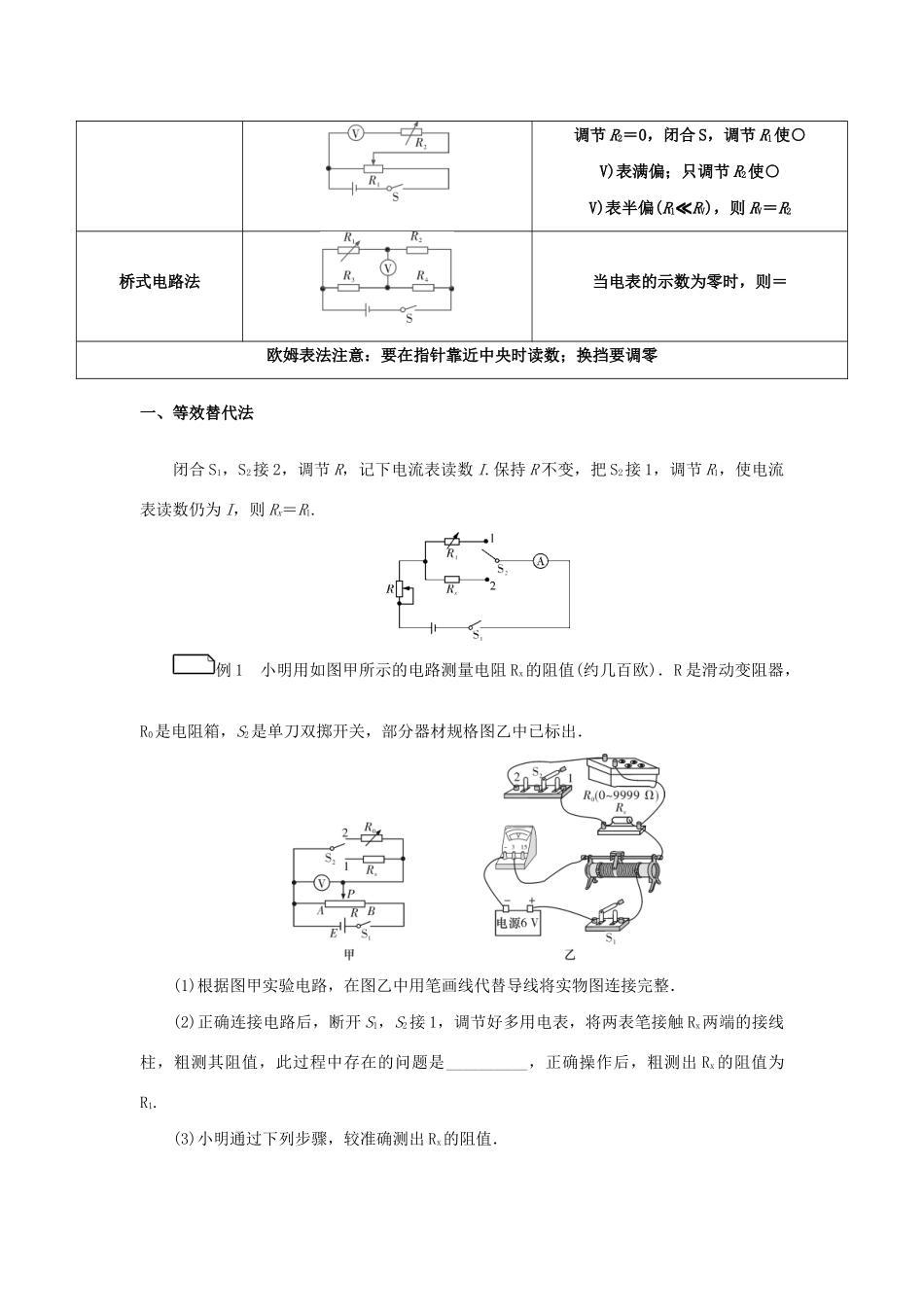

专题突破(八) 测量电阻的其他方法常见的电阻测量方法如下表：名称电路测量原理伏安法Rx＝消除系统误差的伏安法Rx＝＝等效替换法电源输出电压不变，将 S 合到 2，调节R1，使电表的示数与 S 合到 1 的示数相等，则 Rx＝R1欧姆定律计算法闭合 S，调节 R1，同时记录电表的示数，在忽略电源内阻的情况下，可以用闭合电路的欧姆定律求出 Rx活用电表法串联分压内阻已知时，RV1＝RV2并联分流内阻已知时，RA1＝RA2半偏法闭合 S1，断开 S2，调节 R1时使○G)表满偏；闭合 S2，只调节 R2，使○G)表半偏(R1≥Rg)，则 Rg＝R2调节 R2＝0，闭合 S，调节 R1使○V)表满偏；只调节 R2使○V)表半偏(R1≪RV)，则 RV＝R2桥式电路法当电表的示数为零时，则＝欧姆表法注意：要在指针靠近中央时读数；换挡要调零一、等效替代法闭合 S1，S2接 2，调节 R，记下电流表读数 I.保持 R 不变，把 S2接 1，调节 R1，使电流表读数仍为 I，则 Rx＝R1.例 1 小明用如图甲所示的电路测量电阻 Rx的阻值(约几百欧)．R 是滑动变阻器，R0是电阻箱，S2是单刀双掷开关，部分器材规格图乙中已标出．(1)根据图甲实验电路，在图乙中用笔画线代替导线将实物图连接完整．(2)正确连接电路后，断开 S1，S2接 1，调节好多用电表，将两表笔接触 Rx两端的接线柱，粗测其阻值，此过程中存在的问题是__________，正确操作后，粗测出 Rx 的阻值为R1.(3)小明通过下列步骤，较准确测出 Rx的阻值．① 将滑动变阻器的滑片 P 移至图甲中的 A 端．闭合 S1，将 S2拨至 1，调节变阻器的滑片 P 至某一位置，使电压表的示数满偏；② 调节电阻箱 R0，使其阻值________(选填“大于 R1”或“小于 R1”)；③ 将 S2拨至“2”，保持变阻器滑片 P 的位置不变，调节电阻箱的阻值，使电压表再次满偏，此时电阻箱示数为 R2，则 Rx＝__________．[解析] (1)根据电路图连接实物图，如图所示(2)测量电阻时，要把电阻与其他元件断开；(3)闭合开关前，将滑动变阻器的滑片 P 移至图甲中的 A 端，使电压表示数为零，调节电阻箱，使其阻值小于 R1；将 S2拨至“2”，保持变阻器滑片 P 的位置不变，调节电阻箱的阻值，使电压表再次满偏，此时并联部分的电阻相等，Rx的阻值等于电阻箱的阻值，即 Rx＝R2.[答案] (1)见解析 (2)待测电阻未与其他元件断开 (3)② 小于 R1 ③ R2二、半偏法(1)半偏法测电流表内阻的电路如图，断开 S2，闭合 S1，调节 R0，使电...
