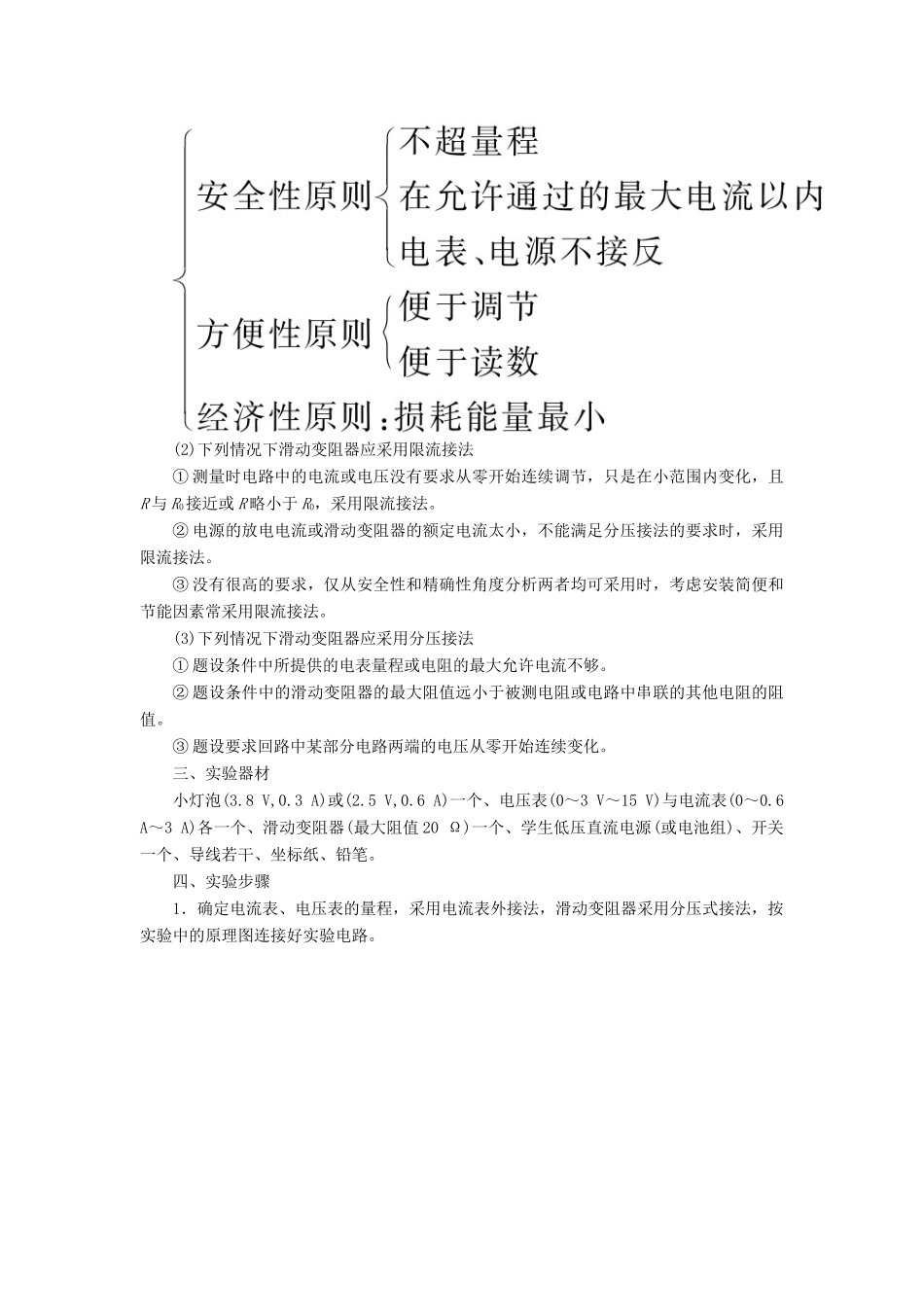

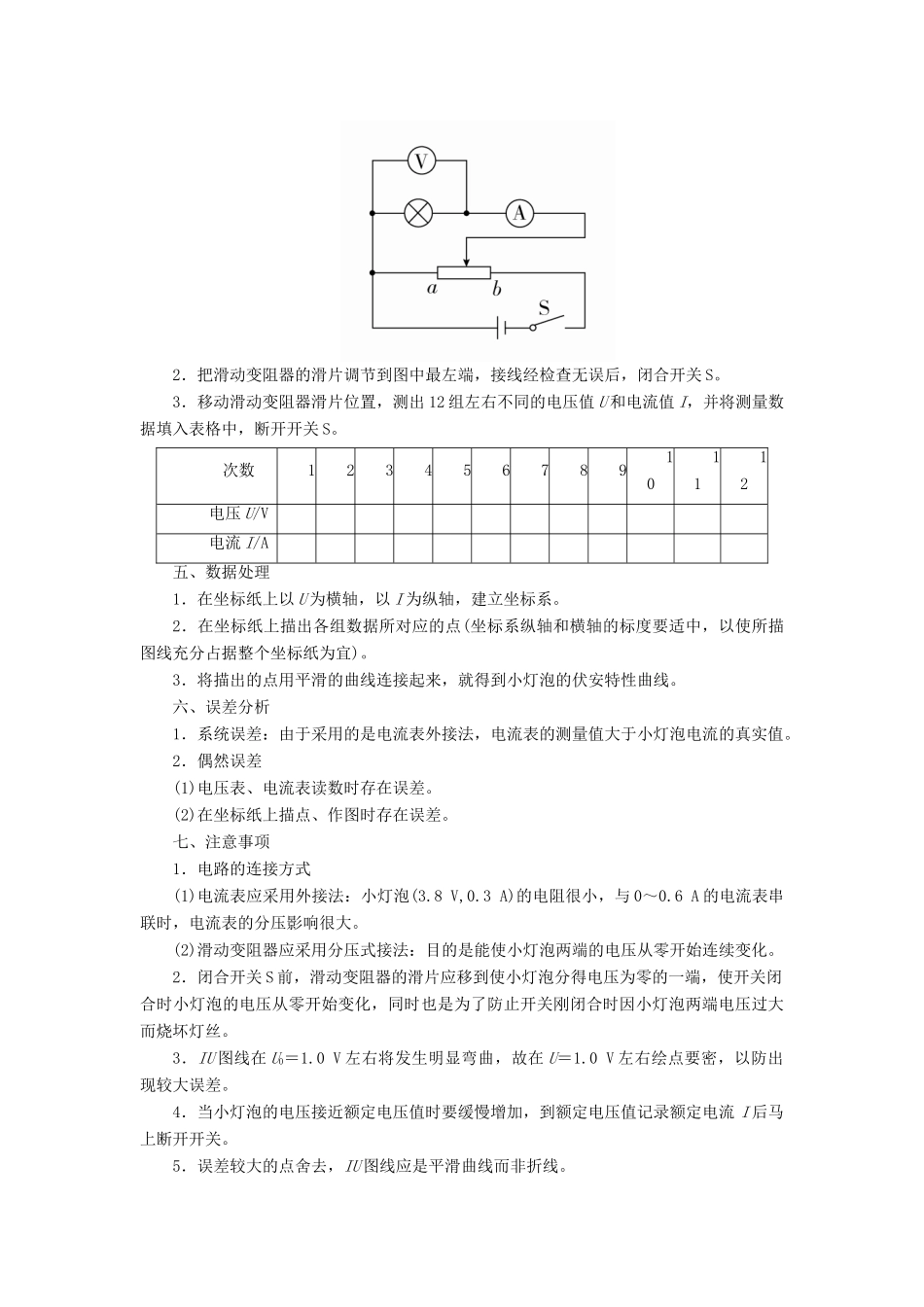

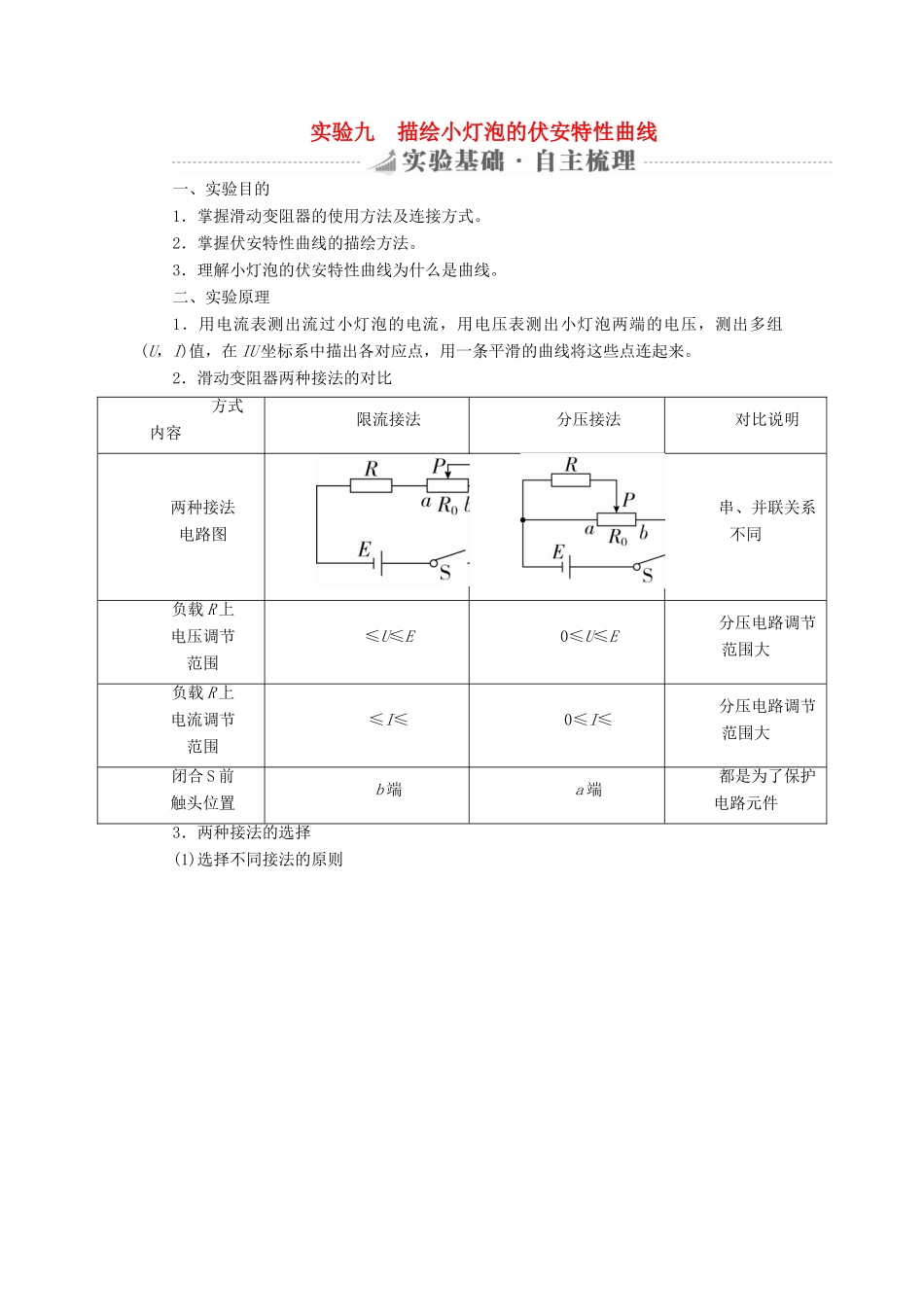

实验九 描绘小灯泡的伏安特性曲线一、实验目的1．掌握滑动变阻器的使用方法及连接方式。2．掌握伏安特性曲线的描绘方法。3．理解小灯泡的伏安特性曲线为什么是曲线。二、实验原理1．用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在 IU 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来。2．滑动变阻器两种接法的对比 方式内容 限流接法分压接法对比说明两种接法电路图串、并联关系不同负载 R 上电压调节范围≤U≤E0≤U≤E分压电路调节范围大负载 R 上电流调节范围≤I≤0≤I≤分压电路调节范围大闭合 S 前触头位置b 端a 端都是为了保护电路元件3．两种接法的选择(1)选择不同接法的原则(2)下列情况下滑动变阻器应采用限流接法① 测量时电路中的电流或电压没有要求从零开始连续调节，只是在小范围内变化，且R 与 R0接近或 R 略小于 R0，采用限流接法。② 电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时，采用限流接法。③ 没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素常采用限流接法。(3)下列情况下滑动变阻器应采用分压接法① 题设条件中所提供的电表量程或电阻的最大允许电流不够。② 题设条件中的滑动变阻器的最大阻值远小于被测电阻或电路中串联的其他电阻的阻值。③ 题设要求回路中某部分电路两端的电压从零开始连续变化。三、实验器材小灯泡(3.8 V,0.3 A)或(2.5 V,0.6 A)一个、电压表(0～3 V～15 V)与电流表(0～0.6 A～3 A)各一个、滑动变阻器(最大阻值 20 Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔。四、实验步骤1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按实验中的原理图连接好实验电路。2．把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关 S。3．移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S。次数123456789101112电压 U/V电流 I/A五、数据处理1．在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系。2．在坐标纸上描出各组数据所对应的点(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)。3．将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线。六、误差分析1．系统误差：由于采用的是电流表外接法，电...
