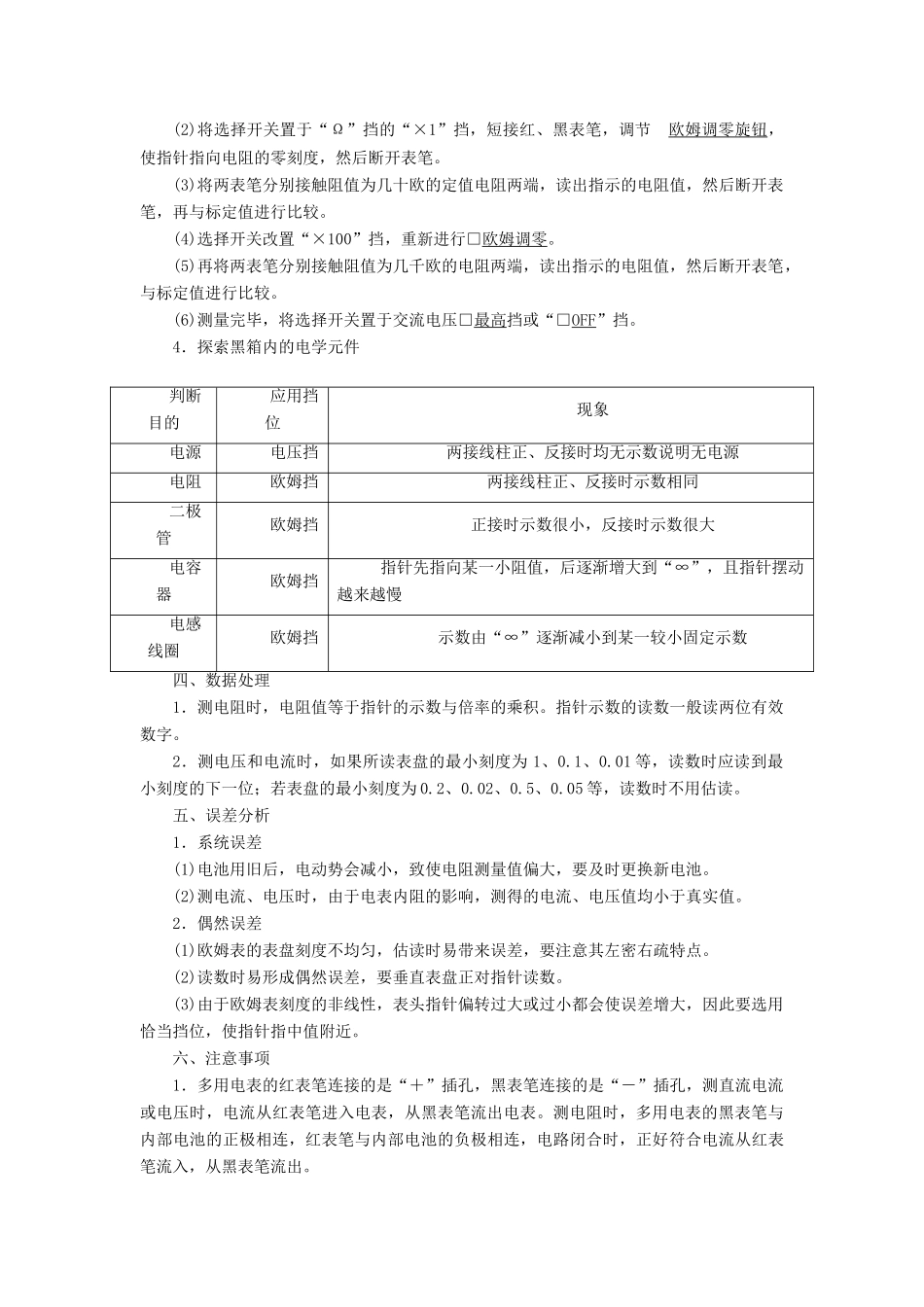

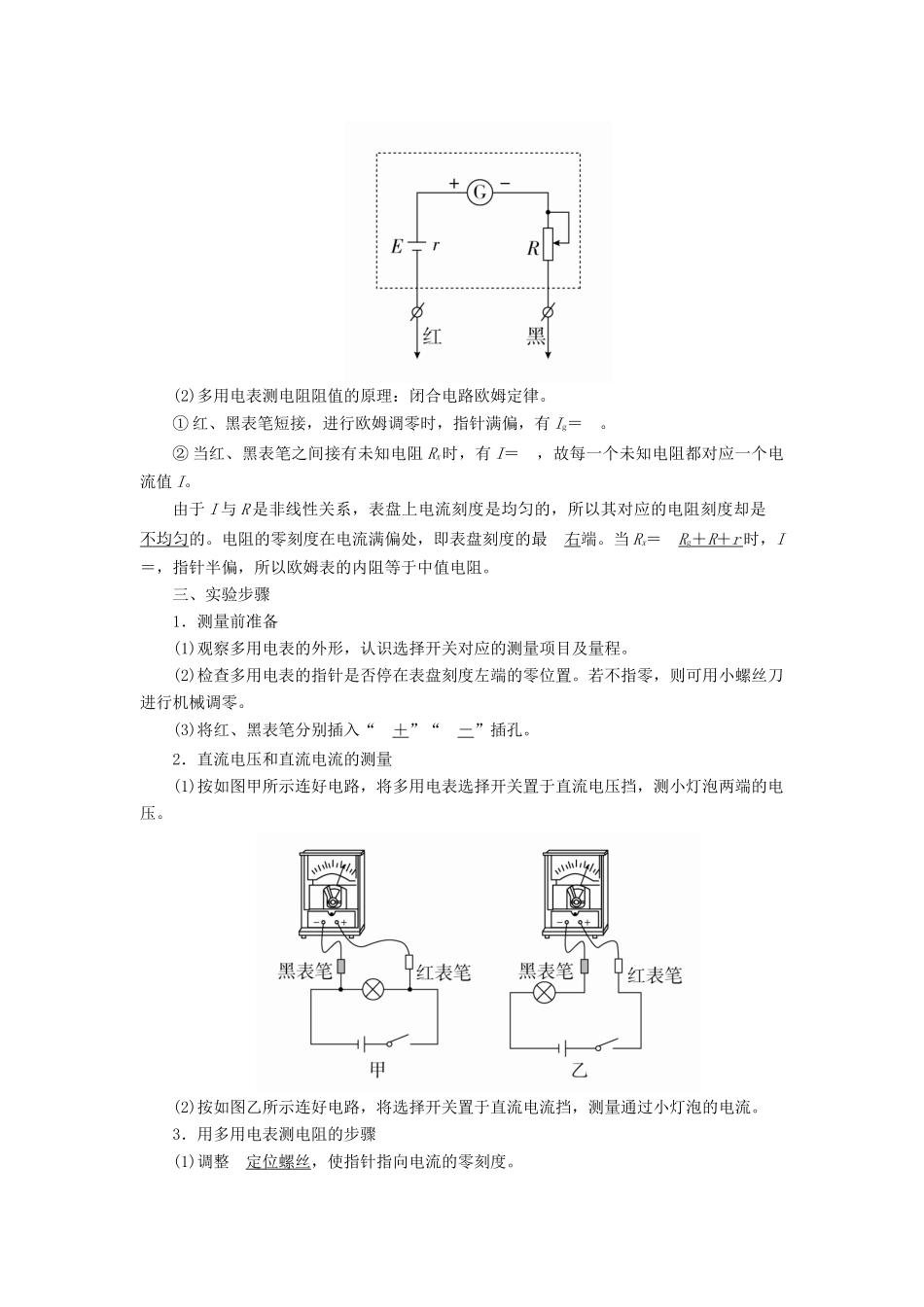

实验十一 练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法。2．会使用多用电表测电压、电流及电阻。3．会使用多用电表探索黑箱中的电学原件。二、多用电表的构造和原理1．外部构造(如图所示)(1)调节选择开关可以使用多用电表测量电流、电压、电阻等。(2)表盘的上部为表头，用来表示电流、电压和电阻的多种量程。(3)由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，表盘的第二行就是交、直流电流和直流电压共用的标度。2．欧姆表内部构造和原理(1)欧姆表内部电路简化如图。(2)多用电表测电阻阻值的原理：闭合电路欧姆定律。① 红、黑表笔短接，进行欧姆调零时，指针满偏，有 Ig＝。② 当红、黑表笔之间接有未知电阻 Rx时，有 I＝，故每一个未知电阻都对应一个电流值 I。由于 I 与 R 是非线性关系，表盘上电流刻度是均匀的，所以其对应的电阻刻度却是不均匀的。电阻的零刻度在电流满偏处，即表盘刻度的最右端。当 Rx＝Rg＋ R ＋ r 时，I＝，指针半偏，所以欧姆表的内阻等于中值电阻。三、实验步骤1．测量前准备(1)观察多用电表的外形，认识选择开关对应的测量项目及量程。(2)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“＋”“－”插孔。2．直流电压和直流电流的测量(1)按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。(2)按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。3．用多用电表测电阻的步骤(1)调整定位螺丝，使指针指向电流的零刻度。(2)将选择开关置于“Ω”挡的“×1”挡，短接红、黑表笔，调节欧姆调零旋钮，使指针指向电阻的零刻度，然后断开表笔。(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。(4)选择开关改置“×100”挡，重新进行□欧姆调零。(5)再将两表笔分别接触阻值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。(6)测量完毕，将选择开关置于交流电压□最高挡或“□OFF”挡。4．探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容...
