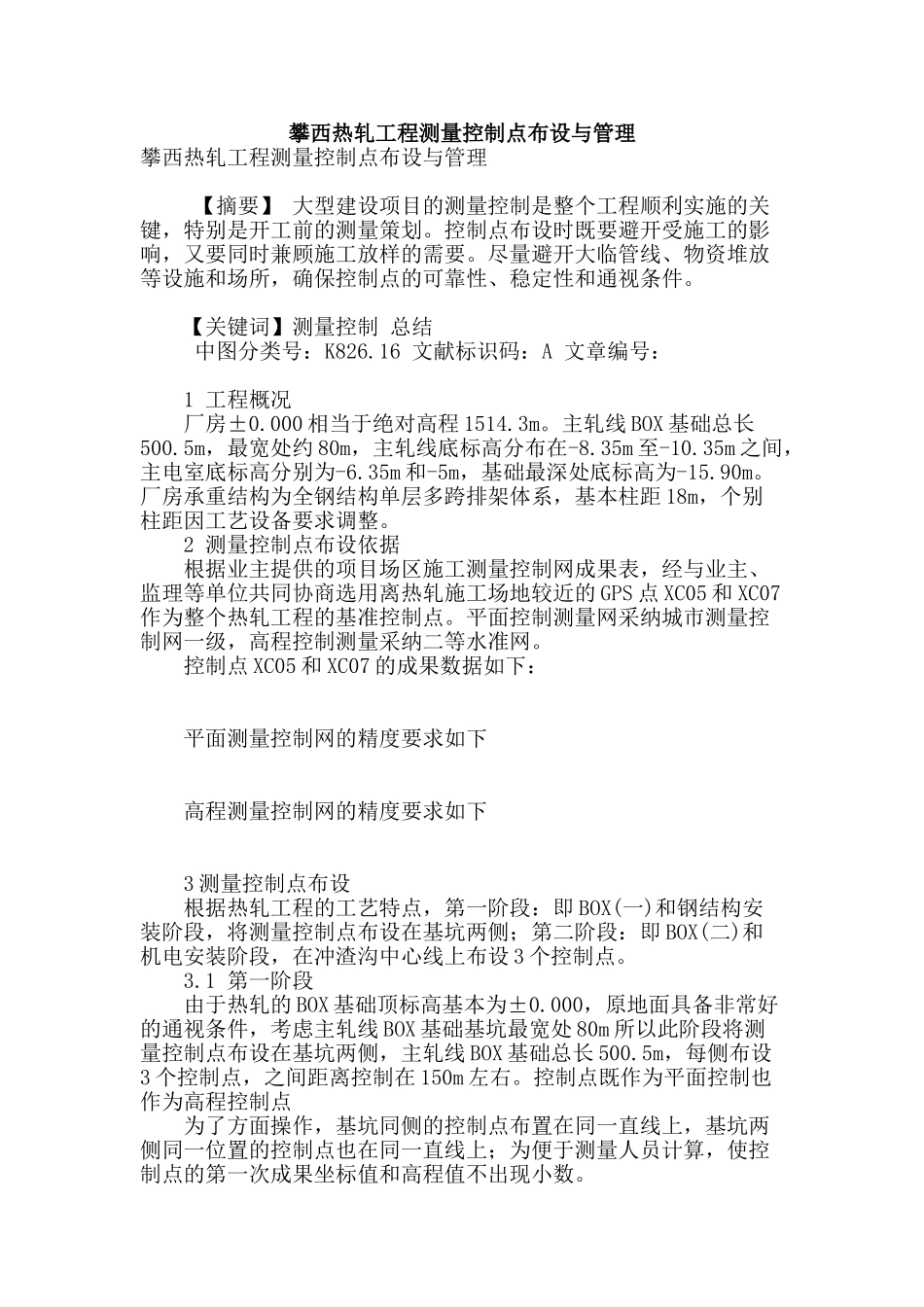

攀西热轧工程测量控制点布设与管理

攀西热轧工程测量控制点布设与管理攀西热轧工程测量控制点布设与管理 【摘要】 大型建设项目的测量控制是整个工程顺利实施的关键，特别是开工前的测量策划。控制点布设时既要避开受施工的影响，又要同时兼顾施工放样的需要。尽量避开大临管线、物资堆放等设施和场所，确保控制点的可靠性、稳定性和通视条件。 【关键词】测量控制 总结 中图分类号：K826.16 文献标识码：A 文章编号： 1 工程概况 厂房±0.000 相当于绝对高程 1514.3m。主轧线 BOX 基础总长500.5m，最宽处约 80m，主轧线底标高分布在-8.35m 至-10.35m 之间，主电室底标高分别为-6.35m 和-5m，基础最深处底标高为-15.90m。厂房承重结构为全钢结构单层多跨排架体系，基本柱距 18m，个别柱距因工艺设备要求调整。 2 测量控制点布设依据 根据业主提供的项目场区施工测量控制网成果表，经与业主、监理等单位共同协商选用离热轧施工场地较近的 GPS 点 XC05 和 XC07作为整个热轧工程的基准控制点。平面控制测量网采纳城市测量控制网一级，高程控制测量采纳二等水准网。 控制点 XC05 和 XC07 的成果数据如下： 平面测量控制网的精度要求如下 高程测量控制网的精度要求如下 3 测量控制点布设 根据热轧工程的工艺特点，第一阶段：即 BOX(一)和钢结构安装阶段，将测量控制点布设在基坑两侧；第二阶段：即 BOX(二)和机电安装阶段，在冲渣沟中心线上布设 3 个控制点。 3.1 第一阶段 由于热轧的 BOX 基础顶标高基本为±0.000，原地面具备非常好的通视条件，考虑主轧线 BOX 基础基坑最宽处 80m 所以此阶段将测量控制点布设在基坑两侧，主轧线 BOX 基础总长 500.5m，每侧布设3 个控制点，之间距离控制在 150m 左右。控制点既作为平面控制也作为高程控制点 为了方面操作，基坑同侧的控制点布置在同一直线上，基坑两侧同一位置的控制点也在同一直线上；为便于测量人员计算，使控制点的第一次成果坐标值和高程值不出现小数。 附：第一阶段控制点平面布置图 3.2 第二阶段 由于本工程采纳“先开后闭，开闭结合”的施工方法，所以在BOX(二)施工开始时主厂房钢结构也同时开始安装，此时再用第一阶段布设的控制点会造成局部不通视，给测量人员造成很大的不便，所以此阶段将控制点移至厂房内部的稳定性非常好的 BOX 基础上，能够满足机电设备安装对控制点的高精度要求。 考虑通视等因素，将此阶段的控制点布置在设备安装时作为基准线的冲渣沟...
