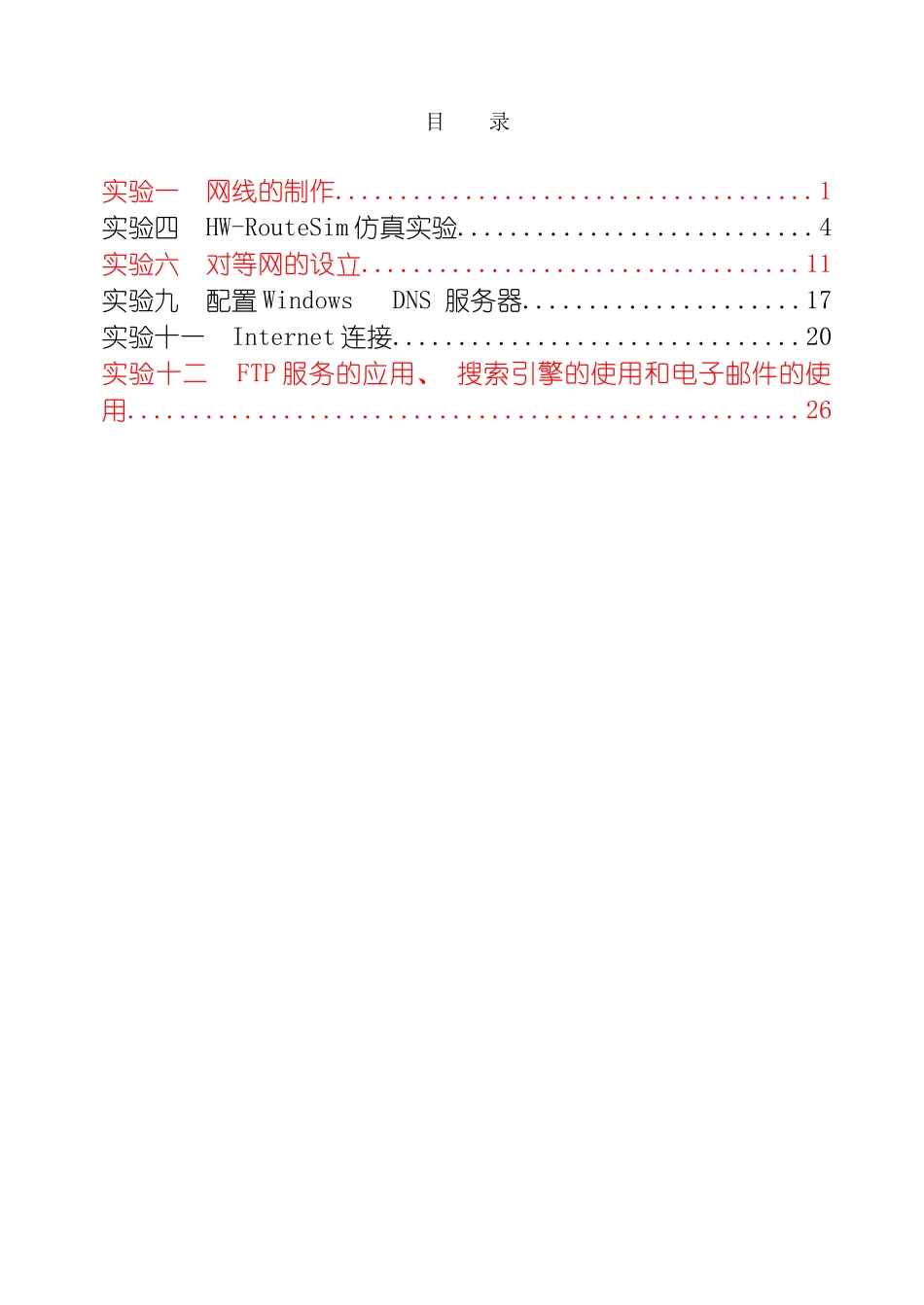

数据通信与网络技术实验指导书《数据通信与网络技术》实验指导书机电信息工程学院 石立新 赵凤强目 录实验一 网线的制作.....................................1实验四 HW-RouteSim 仿真实验...........................4实验六 对等网的设立..................................11实验九 配置 Windows DNS 服务器.....................17实验十一 Internet 连接...............................20实验十二 FTP 服务的应用、 搜索引擎的使用和电子邮件的使用....................................................26实验一 网线的制作在以双绞线作为传输介质的网络中, 跳线的制作与测试非常重要。对于小型网络而言, 跳线连接着集线设备与计算机; 对于大中型网络而言, 跳线既连接着信息插座与计算机, 也连接着集线设备与跳线设备或跳线板。总之, 跳线的制作与测试是网络管理员一定要学会的入门级手艺。一、 实验目的1、 了解局域网的组网方式以及双绞线的两种制作法律规范; 2、 熟练掌握双绞线的制作方法和制作技巧。二、 实验设备与器材1、 RJ-45 压线钳2、 双绞线剥线器3、 RJ-45 接头4、 双绞线5、 网线测试仪三、 双绞线制作标准当前在 10BaseT、 100BaseT 以及 1000BaseT 网络中, 最常使用的布线标准有两个, 即 EIA／TIA568A 标准和 EIA／TIA568B标准。EIA／TIA568A 标准和 EIA／TIA568B 标准描述的线序如下表所示: 表 1 T568A 标准和 T568B 标准线序表标准12345678T568A 白绿绿白橙蓝白蓝橙白棕棕T568B 白橙橙白绿蓝白蓝绿白棕棕绕对同一绕对与 6 同一绕对同一绕对与 3 同一绕对同一绕对一条网线两端 RJ-45 头中的线序排列完全相同的网线, 称为直通线( Straight Cable) , 直通线一般均采纳 EIA／TIA568B 标准, 一般只适用于计算机到集线设备之间的连接。当使用双绞线直接连接两台计算或连接两台集线设备时, 另一端的线序应作相应的调整, 即第 1, 2 线和第 3, 6 线对调, 制作为交叉线( Crossover Calble) , 采纳 EIA／TIA568A 标准。四、 制作方法及步骤( 一) 直通线的制作: 步骤 1: 利用压线钳的剪线刀口剪取适当长度的网线。至少0.6 米, 最多不超过 100 米。然后再利用双绞线剥线器( 实际用什么剪都能够) 将双绞线的外皮除去 2－3 厘米。有一些双绞线电缆上含有一条柔软的尼龙绳, 假如在剥除双绞线的外皮时, 觉得裸露出的部分太短, ...
