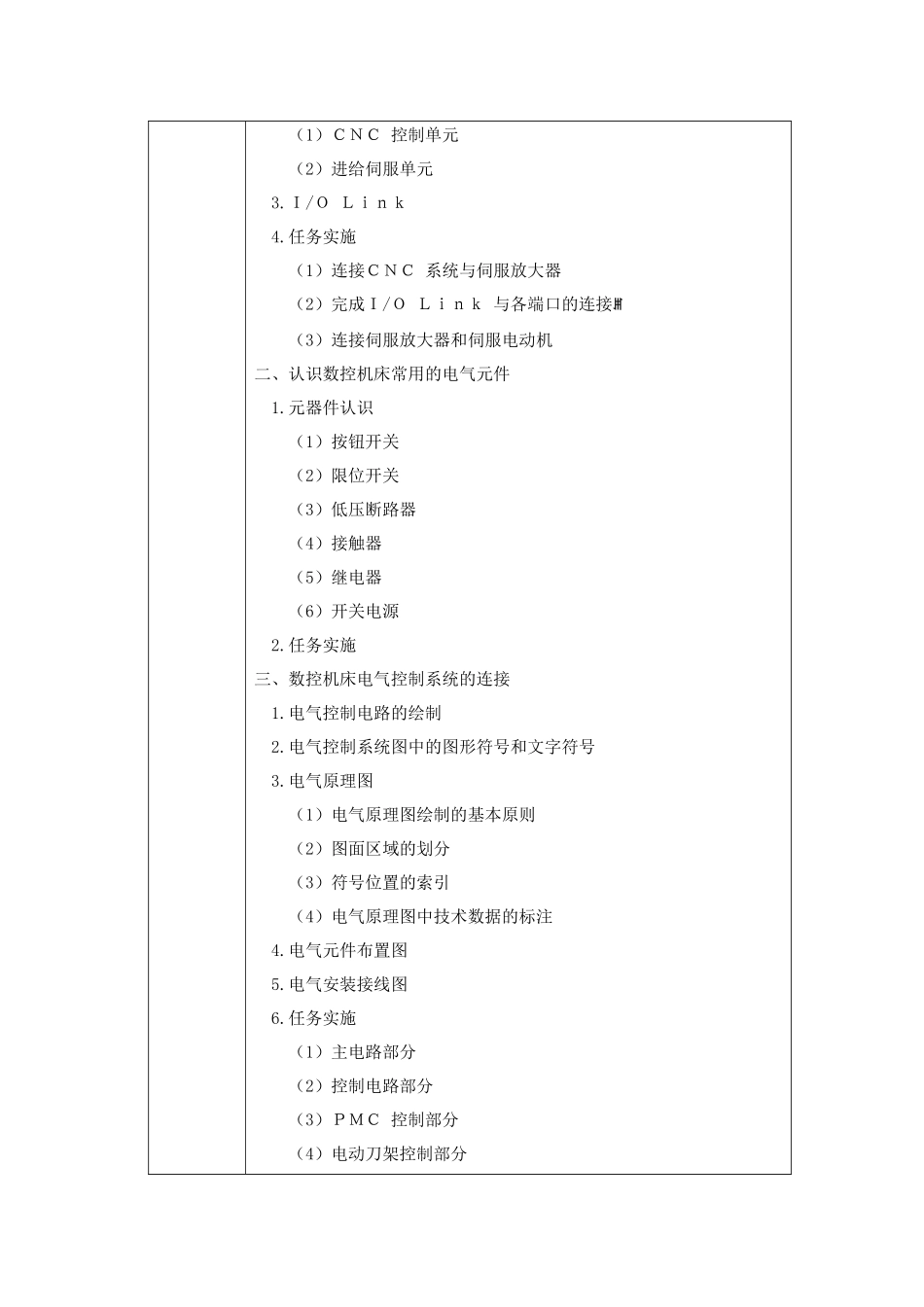

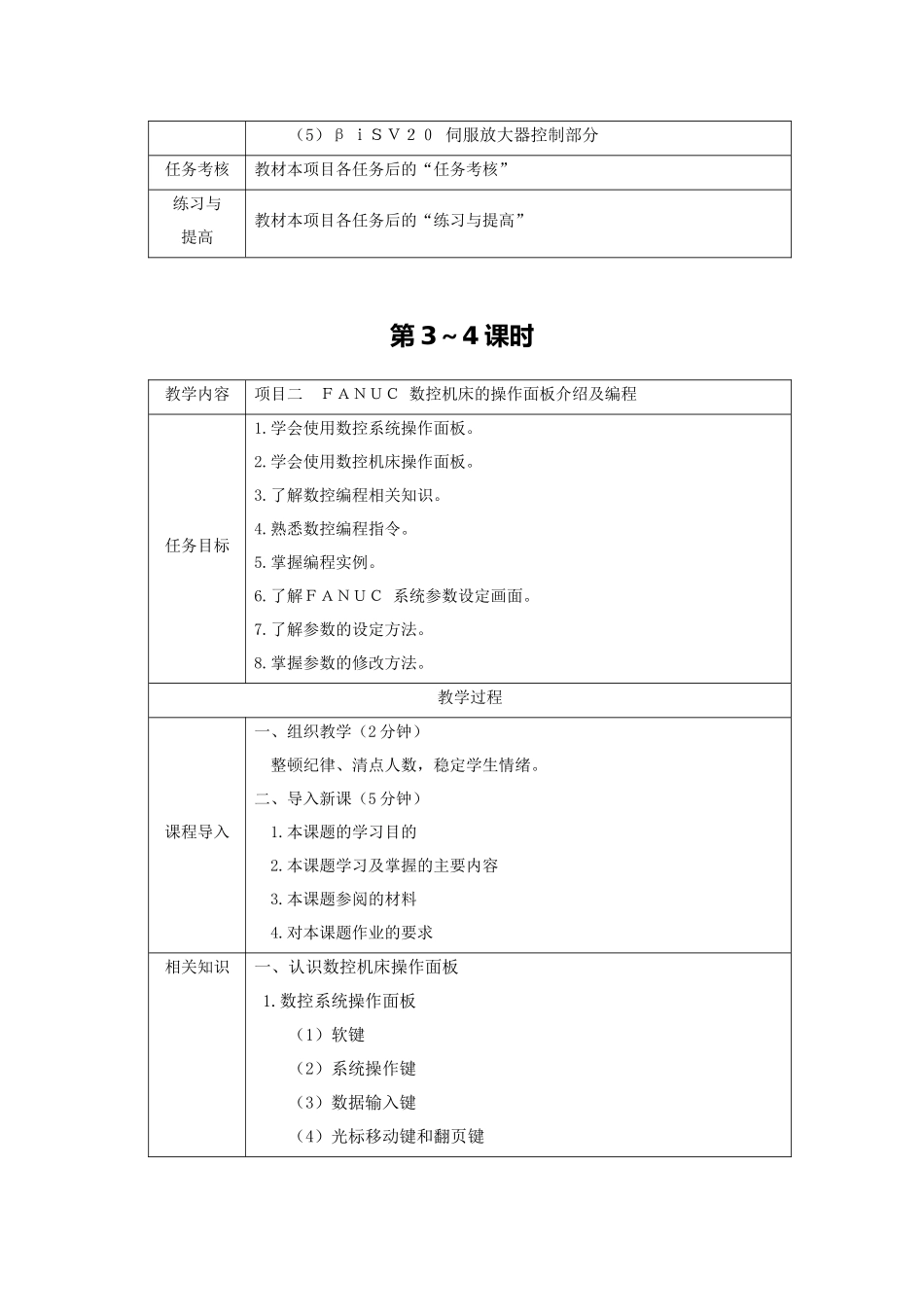

《数控机床装调维修技术》教案第 1～2 课时教学内容项目一 FANUC 数控系统连接任务目标1.了解ＦＡＮＵＣ ０ｉ数控系统的组成。2.了解系统接口的功能及部件之间的连接要求。3.能够正确进行ＦＡＮＵＣ数控系统的硬件连接。4.了解机床常用电气元件的主要功能。5.正确识读元器件的名称。6.了解机床电路的基本功能。7.能够正确识读电气原理图和电气安装接线图。8.学会根据电气图对机床电气控制系统进行连接。教学过程课程导入一、组织教学（2 分钟）整顿纪律、清点人数，稳定学生情绪。二、导入新课（5 分钟）1.本课题的学习目的2.本课题学习及掌握的主要内容3.本课题参阅的材料4.对本课题作业的要求相关知识一、ＦＡＮＵＣ 数控系统的硬件连接1.ＦＡＮＵＣ 系统概述（1）ＣＮＣ 单元（2）ＰＭＣ（3）ＦＡＮＵＣ 数字伺服放大器（4）ＭＤＩ 单元（5）Ｉ/Ｏ 装置（6）操作面板（7）手摇脉冲发生器2.ＦＡＮＵＣ 系统主要硬件介绍及其连接（1）ＣＮＣ 控制单元（2）进给伺服单元3.Ｉ/Ｏ Ｌｉｎｋ4.任务实施（1）连接ＣＮＣ 系统与伺服放大器（2）完成Ｉ/Ｏ Ｌｉｎｋ 与各端口的连接ꎮ（3）连接伺服放大器和伺服电动机二、认识数控机床常用的电气元件1.元器件认识（1）按钮开关（2）限位开关（3）低压断路器（4）接触器（5）继电器（6）开关电源2.任务实施三、数控机床电气控制系统的连接1.电气控制电路的绘制2.电气控制系统图中的图形符号和文字符号3.电气原理图（1）电气原理图绘制的基本原则（2）图面区域的划分（3）符号位置的索引（4）电气原理图中技术数据的标注4.电气元件布置图5.电气安装接线图6.任务实施（1）主电路部分（2）控制电路部分（3）ＰＭＣ 控制部分（4）电动刀架控制部分（5）β ｉＳＶ２０ 伺服放大器控制部分任务考核教材本项目各任务后的“任务考核”练习与提高教材本项目各任务后的“练习与提高”第 3～4 课时教学内容项目二 ＦＡＮＵＣ 数控机床的操作面板介绍及编程任务目标1.学会使用数控系统操作面板。2.学会使用数控机床操作面板。3.了解数控编程相关知识。4.熟悉数控编程指令。5.掌握编程实例。6.了解ＦＡＮＵＣ 系统参数设定画面。7.了解参数的设定方法。8.掌握参数的修改方法。教学过程课程导入一、组织教学（2 分钟）整顿纪律、清点人数，稳定学生情绪。二、导入新课（5 分钟）1.本课题的学习目的2.本课题学习及掌握的主要内容3.本课题参阅的材料4.对本课题作业的要求相关知识一、认识数控机...
