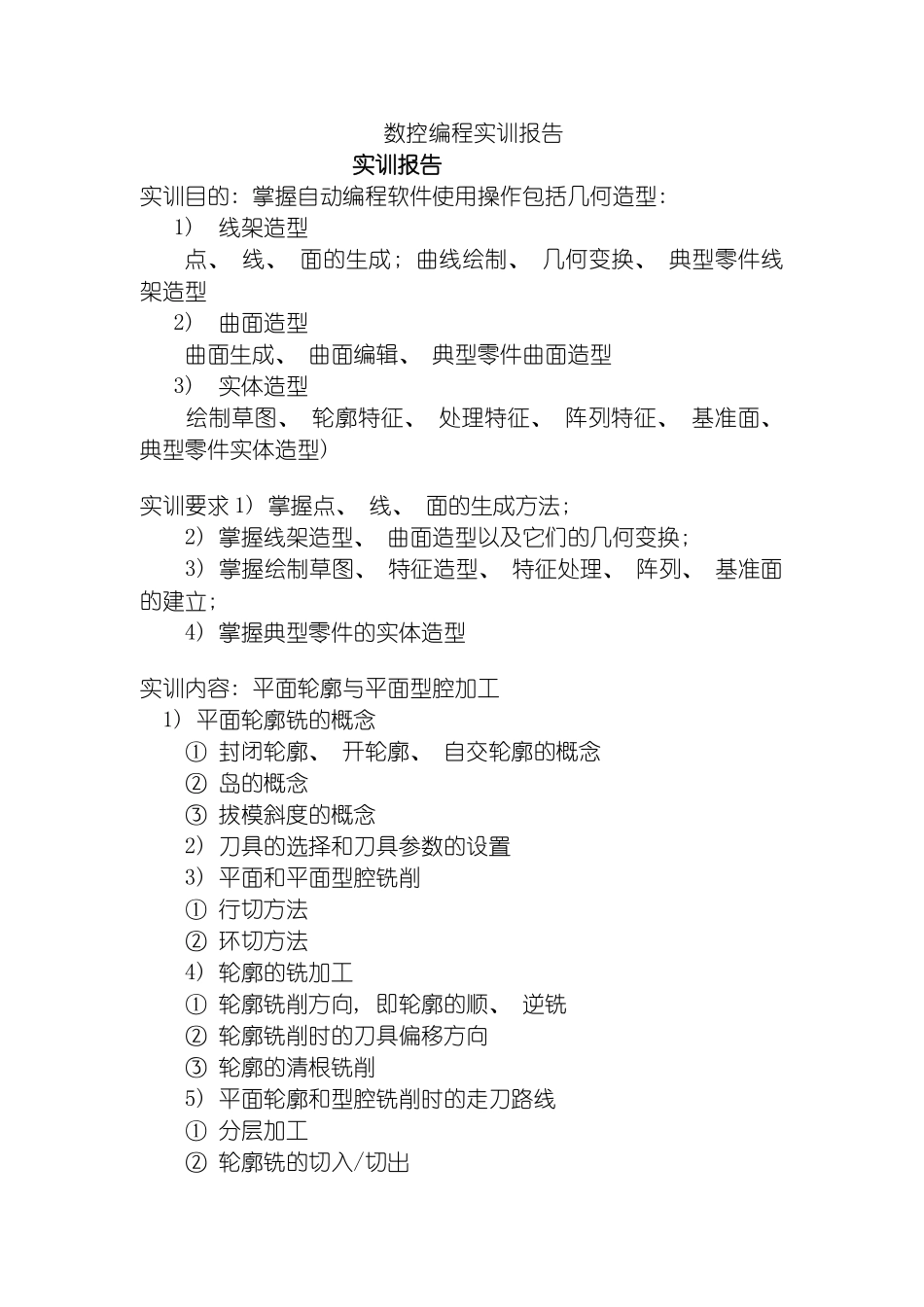

数控编程实训报告数控编程实训报告实训报告 实训目的: 掌握自动编程软件使用操作包括几何造型: 1) 线架造型点、 线、 面的生成; 曲线绘制、 几何变换、 典型零件线架造型2) 曲面造型 曲面生成、 曲面编辑、 典型零件曲面造型3) 实体造型 绘制草图、 轮廓特征、 处理特征、 阵列特征、 基准面、 典型零件实体造型) 实训要求 1) 掌握点、 线、 面的生成方法; 2) 掌握线架造型、 曲面造型以及它们的几何变换; 3) 掌握绘制草图、 特征造型、 特征处理、 阵列、 基准面的建立; 4) 掌握典型零件的实体造型实训内容: 平面轮廓与平面型腔加工 1) 平面轮廓铣的概念 ① 封闭轮廓、 开轮廓、 自交轮廓的概念 ② 岛的概念 ③ 拔模斜度的概念 2) 刀具的选择和刀具参数的设置 3) 平面和平面型腔铣削 ① 行切方法 ② 环切方法 4) 轮廓的铣加工 ① 轮廓铣削方向, 即轮廓的顺、 逆铣 ② 轮廓铣削时的刀具偏移方向 ③ 轮廓的清根铣削 5) 平面轮廓和型腔铣削时的走刀路线 ① 分层加工 ② 轮廓铣的切入/切出 ③ 余量的分配 6) 典型平面轮廓和型腔零件的加工方法 ( 2) 1) 理解平面轮廓和型腔铣的基本概念 2) 掌握刀具的正确选择和刀具参数的设置 3) 掌握正确的刀具铣削方向 4) 掌握走刀路线的正确选择 5) 掌握典型平面轮廓和型腔零件的加工轨迹生成方法。 3．曲面加工 1) 曲面加工的概念 2) 曲面的各种粗加工方法 3) 曲面的各种精加工方法 4) 曲面加工的精度控制 ① 曲面加工时的步距精度 ② 曲面加工时的行距控制 5) 典型曲面的加工方法 1) 掌握曲面铣削的刀具参数设置 2) 掌握各种粗、 精的加工方法 3) 掌握走刀路线的正确选择 4) 掌握典型曲面零件加工轨迹的生成方法 4．孔系加工 ( 1) 考核知识点与技能点 1) 孔系加工的概念 2) 孔加工刀具的参数设置 3) 孔加工的走刀路线 4) 孔加工的固定循环 5) 典型孔系零件加工方法的综合运用 ( 2) 考核要求 1) 掌握孔加工的刀具参数设置 2) 掌握孔系零件钻、 扩、 铰、 镗的走刀路线 3) 掌握孔系零件加工轨迹的生成方法 5．刀具路径的编辑与几何变换 ( 1) 考核知识点与技能点 1) 刀具路径编辑与几何变换的概念 2) 刀具路径的编辑方法 3) 刀具路径的参数修改 4) 刀具路径编辑和参数修改的综合应用实例 ( 2) 考核要求 1) 理解刀具路径编辑与几何变换的概念 2) 掌...
