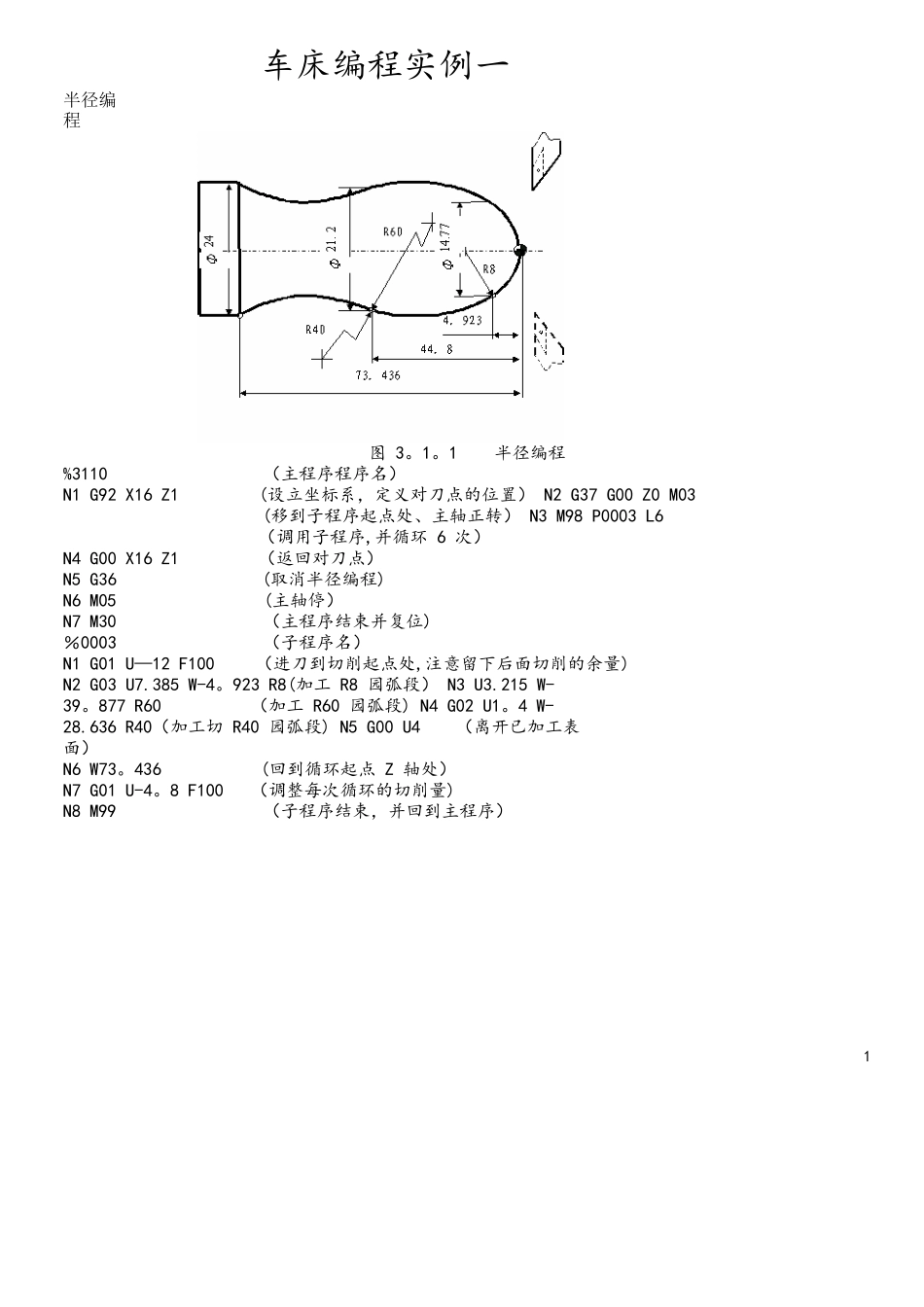

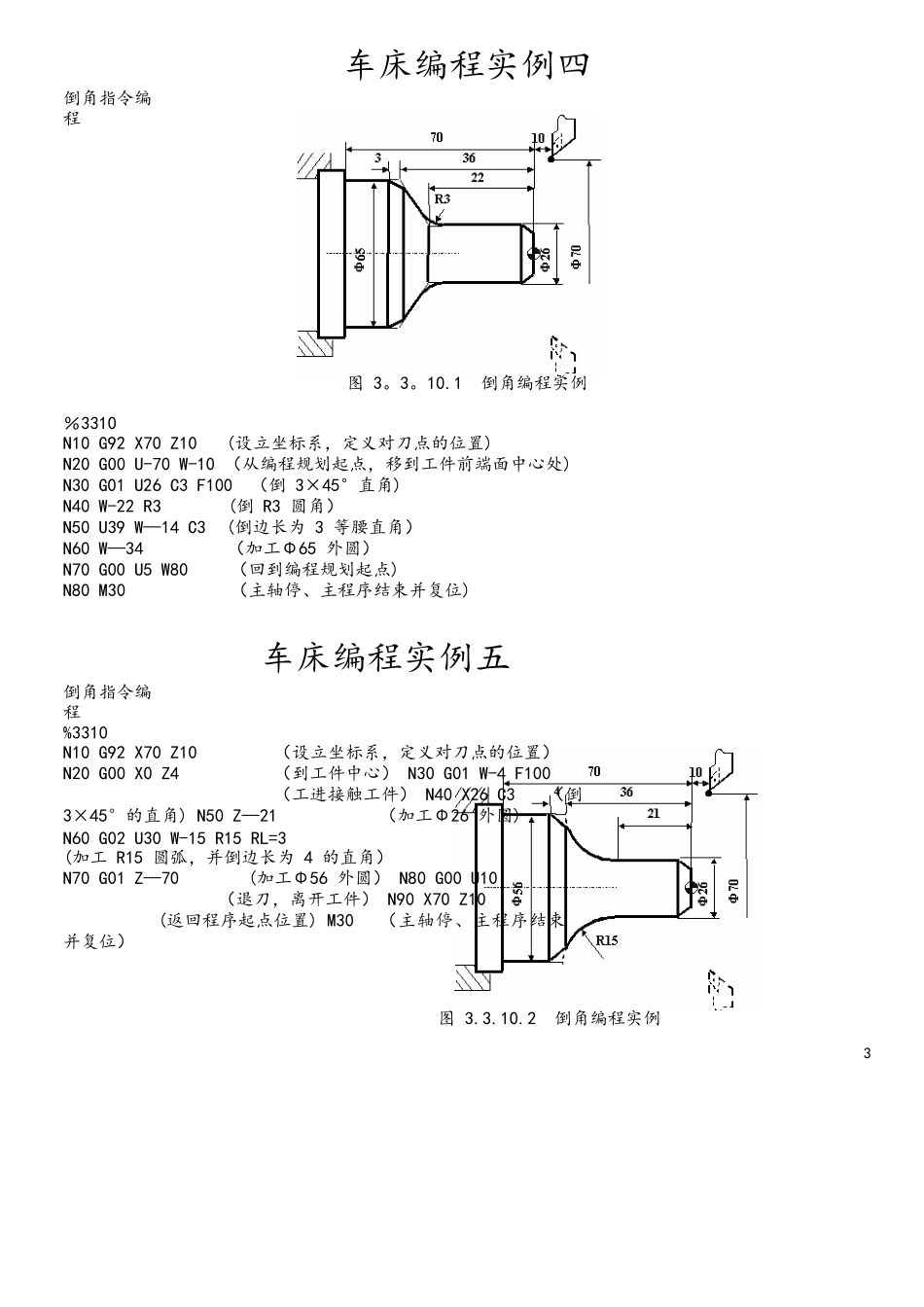

半径编程车床编程实例一图 3。1。1半径编程%3110（主程序程序名）N1 G92 X16 Z1(设立坐标系，定义对刀点的位置） N2 G37 G00 Z0 M03 (移到子程序起点处、主轴正转） N3 M98 P0003 L6（调用子程序,并循环 6 次）N4 G00 X16 Z1（返回对刀点）N5 G36(取消半径编程)N6 M05(主轴停）N7 M30（主程序结束并复位)％0003（子程序名）N1 G01 U—12 F100（进刀到切削起点处,注意留下后面切削的余量)N2 G03 U7.385 W-4。923 R8(加工 R8 园弧段） N3 U3.215 W-39。877 R60（加工 R60 园弧段) N4 G02 U1。4 W-28.636 R40（加工切 R40 园弧段) N5 G00 U4 （离开已加工表面）N6 W73。436(回到循环起点 Z 轴处）N7 G01 U-4。8 F100（调整每次循环的切削量)N8 M99（子程序结束，并回到主程序）1直线插补指令编程%3305车床编程实例二图 3.3。5 G01 编程实例N1 G92 X100 Z10(设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴 2mm 处)N3 G01 U10 W—5 F300 （倒 3×45°角）N4 Z—48（加工Φ26 外圆)N5 U34 W—10（切第一段锥) N6 U20 Z—73 （切第二段锥） N7 X90 （退刀）N8 G00 X100 Z10(回对刀点）N9 M05（主轴停）N10 M30（主程序结束并复位)圆弧插补指令编程车床编程实例三％3308N1 G92 X40 Z5（设立坐标系，定义对刀点的位置）N2 M03 S400（主轴以 400r/min 旋转)N3 G00 X0(到达工件中心)N4 G01 Z0 F60（工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工 R15 圆弧段）N6 G02 X26 Z—31 R5（加工 R5 圆弧段）N7 G01 Z—40（加工Φ26 外圆）N8 X40 Z5（回对刀点）N9 M30（主轴停、主程序结束并复位图 3.3。8 G02/G03 编程实例2倒角指令编程％3310车床编程实例四图 3。3。10.1 倒角编程实例N10 G92 X70 Z10(设立坐标系，定义对刀点的位置)N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处)N30 G01 U26 C3 F100 （倒 3×45°直角)N40 W-22 R3(倒 R3 圆角）N50 U39 W—14 C3(倒边长为 3 等腰直角）N60 W—34（加工Φ65 外圆）N70 G00 U5 W80（回到编程规划起点)N80 M30（主轴停、主程序结束并复位)倒角指令编程%3310车床编程实例五N10 G92 X70 Z10（设立坐标系，定义对刀点的位置）N20 G00 X0 Z4（到工件中心） N30 G01 W-4 F100（工进接触工件） N40 X26...
