数控铣华中教程资料

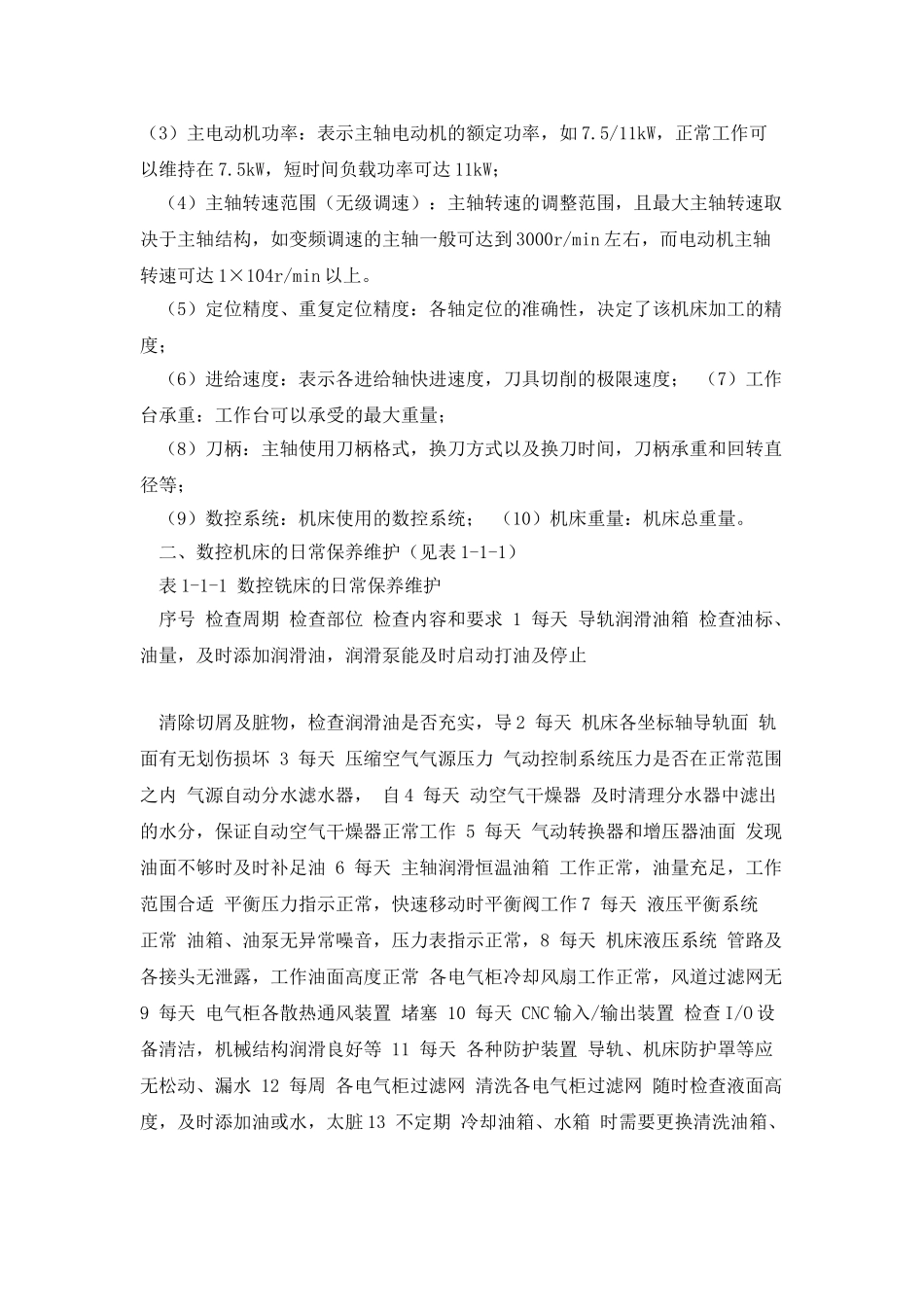

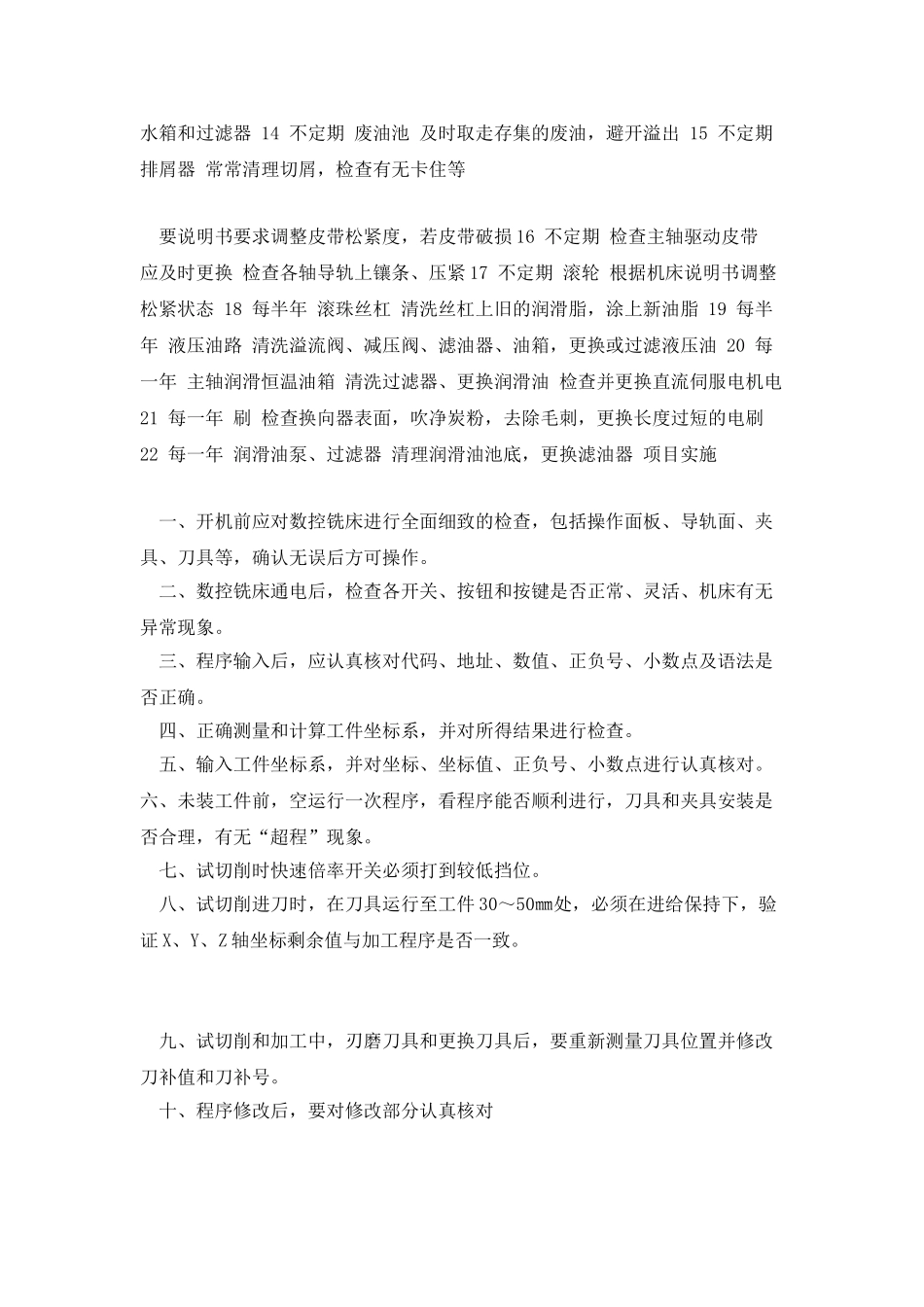

数控铣华中教程资料模块一 数控铣床操作基础 项目一 操作数控铣床——入门教育 项目目标 1. 能够认知数控铣床的结构及主要技术规格参数。 2. 掌握数控铣床安全操作规程。 3. 能对数控铣床进行一般性维护与保养。 项目描述 随着科学技术的进展，机械产品的形状和结构不断改进，对零件加工质量的要求越来越高，特别是在汽车、航天、模具和国防等工业，要求零件结构越来越复杂，精度越来越高，数控铣床就是在这种条件下进展起来的一种适用于精度高、形状复杂零件的中、小批量生产的自动化机床。它的功能特点在于能够进行外形轮廓铣削、平面或曲面型腔铣削及三维复杂面的铣削，如凸轮、模具、叶片、螺旋桨等。同时，还具有孔加工的功能，通过特定的功能指令可进行一系列孔的加工，如钻孔、扩孔、铰孔、镗孔和攻螺纹等。常见数控铣床如图 1-1-1 所示。 图 1-1-1 常见数控铣床 项目分析 本项目要求学生认识数控铣床、了解数控铣床的基本结构和主要技术规格参数、能够对华中数控系统（HNC-21/22M）数控铣床进行一般性维护与保养。 项目知识与技能 一、数控铣床的结构及主要技术规格参数 1.主要组成部分 数控铣床是生产中使用非常广泛的一种数控机床，由铣床本体和数控系统组成。再细化，一般来说由输入/输出装置、数控装置（CNC）、伺服单元、驱动装置、测量装置、电气控制装置、辅助装置和机床本体等组成。 2.主要技术参数 （1）工作台尺寸（长×宽）：工作台面大小，表示能容纳多大尺寸的工件； （2）行程（X×Y×Z）：表示各轴方向最大位移、刀具最大的移动范围； （3）主电动机功率：表示主轴电动机的额定功率，如 7.5/11kW，正常工作可以维持在 7.5kW，短时间负载功率可达 11kW； （4）主轴转速范围（无级调速）：主轴转速的调整范围，且最大主轴转速取决于主轴结构，如变频调速的主轴一般可达到 3000r/min 左右，而电动机主轴转速可达 1×104r/min 以上。 （5）定位精度、重复定位精度：各轴定位的准确性，决定了该机床加工的精度； （6）进给速度：表示各进给轴快进速度，刀具切削的极限速度； （7）工作台承重：工作台可以承受的最大重量； （8）刀柄：主轴使用刀柄格式，换刀方式以及换刀时间，刀柄承重和回转直径等； （9）数控系统：机床使用的数控系统； （10）机床重量：机床总重量。 二、数控机床的日常保养维护（见表 1-1-1） 表 1-1-1 数控铣床的日常保养维护 序号 检查周期 检查部位 ...
