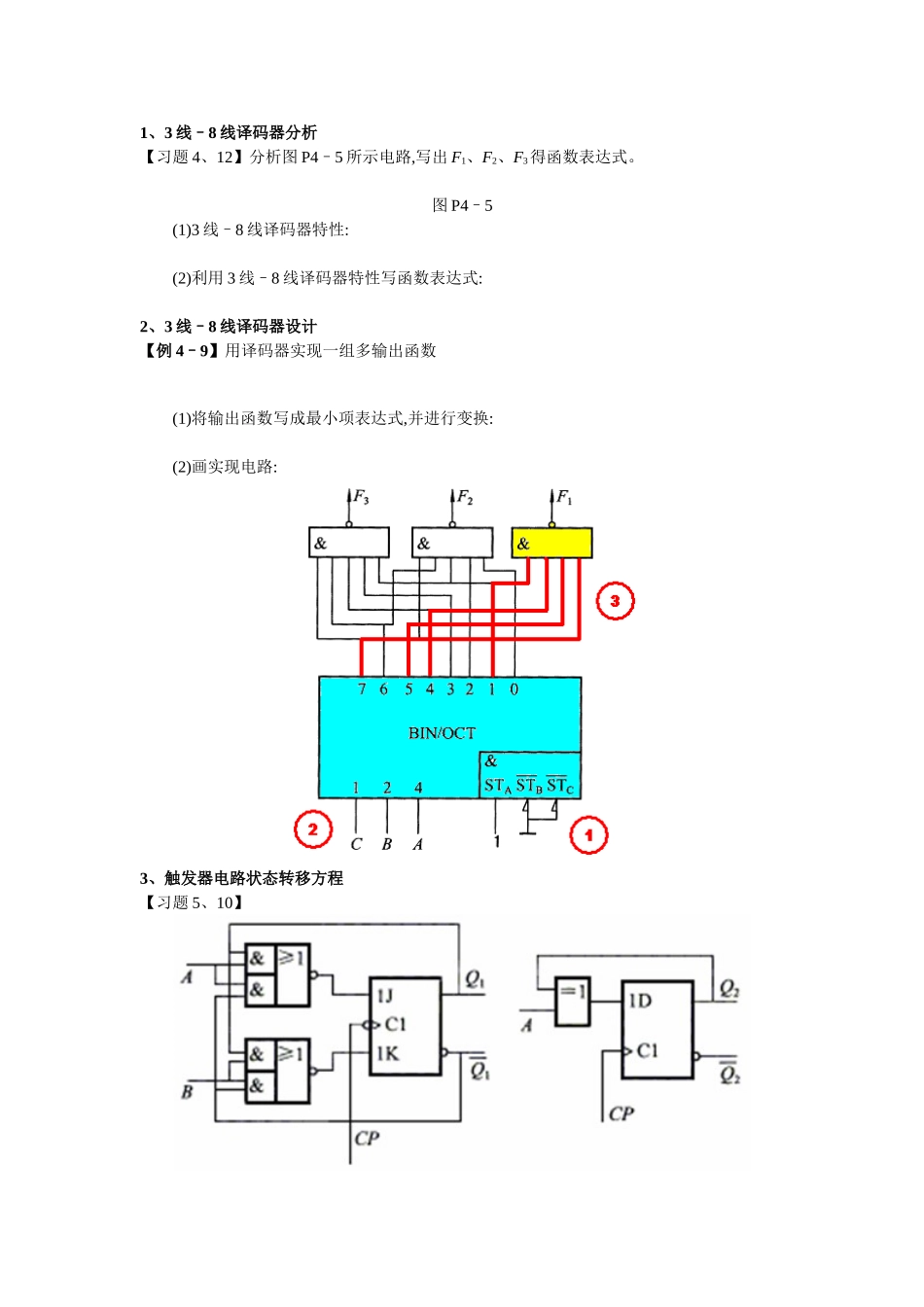

1、3 线–8 线译码器分析【习题 4、12】分析图 P4–5 所示电路,写出 F1、F2、F3得函数表达式。图 P4–5(1)3 线–8 线译码器特性:(2)利用 3 线–8 线译码器特性写函数表达式:2、3 线–8 线译码器设计【例 4–9】用译码器实现一组多输出函数(1)将输出函数写成最小项表达式,并进行变换:(2)画实现电路:3、触发器电路状态转移方程【习题 5、10】(1) (2) 4、小规模时序逻辑电路分析【例 6–1】参见教材。【习题 6、7】(1)驱动方程:(2)状态转移方程:(3)输出方程:(4)状态转移图:5、中规模时序逻辑电路分析【习题 6、26】试分析 P6–11 所示计数器电路得分频比。(1)中规模器件特性:表 6–2–9 CT54161/CT74161(CT54160/CT74160)功能表输 入输 出CTTCTPCPD0D1D2D3Q0Q1Q2Q30××××××××000010××↑d0d1d2d3d0d1d2d31111↑××××计数110××××××触发器保持,CO=01110×××××保持(2)左计数器工作分析:左计数器为 5 进制计数器。(3)右计数器工作分析:右计数器为 2 进制计数器。(4)综合分析:该计数器模值为。【习题 6、28】试分析 P6-11 所示计数器电路得分频比。(1)控制模式(2)左计数器,为 7 进制计数器。(3)右计数器,为 9 进制计数器。(4)综合分析:该计数器分频比为。【习题 6、32】分析图 P6-15 所示计数器电路,说明就是多少进制计数器,列出状态转移表。(1)器件特性(2)当 M=0 时,,,计数器为 8 进制计数器。(3)当 M=1 时, ,,计数器为 6 进制计数器。【习题 6、33】分析当控制 A 为 1 与 0 时,各为几进制计数器,列出状态转移表。(1)器件特性:(2)当 A=0 时,,,计数器为 10 进制计数器。(3)当 A=1 时,,,计数器为 12 进制计数器。6、中规模时序逻辑电路设计【习题 6、35】试用中规模集成十六进制同步计数器 CT54161,接成一个十三进制计数器,可以附加必要得门电路。(1)设计过程(2)实现电路【习题 6、36】试用中规模集成十进制同步计数器 CT54160,设计一个 365 进制得计数器,可以附加必要得门电路。(1)参见教材图 6–3–22。(2)(365)10 =>(0011 0110 0101)8421BCD(3)实现电路
